楼施工电梯接料平台施工方案

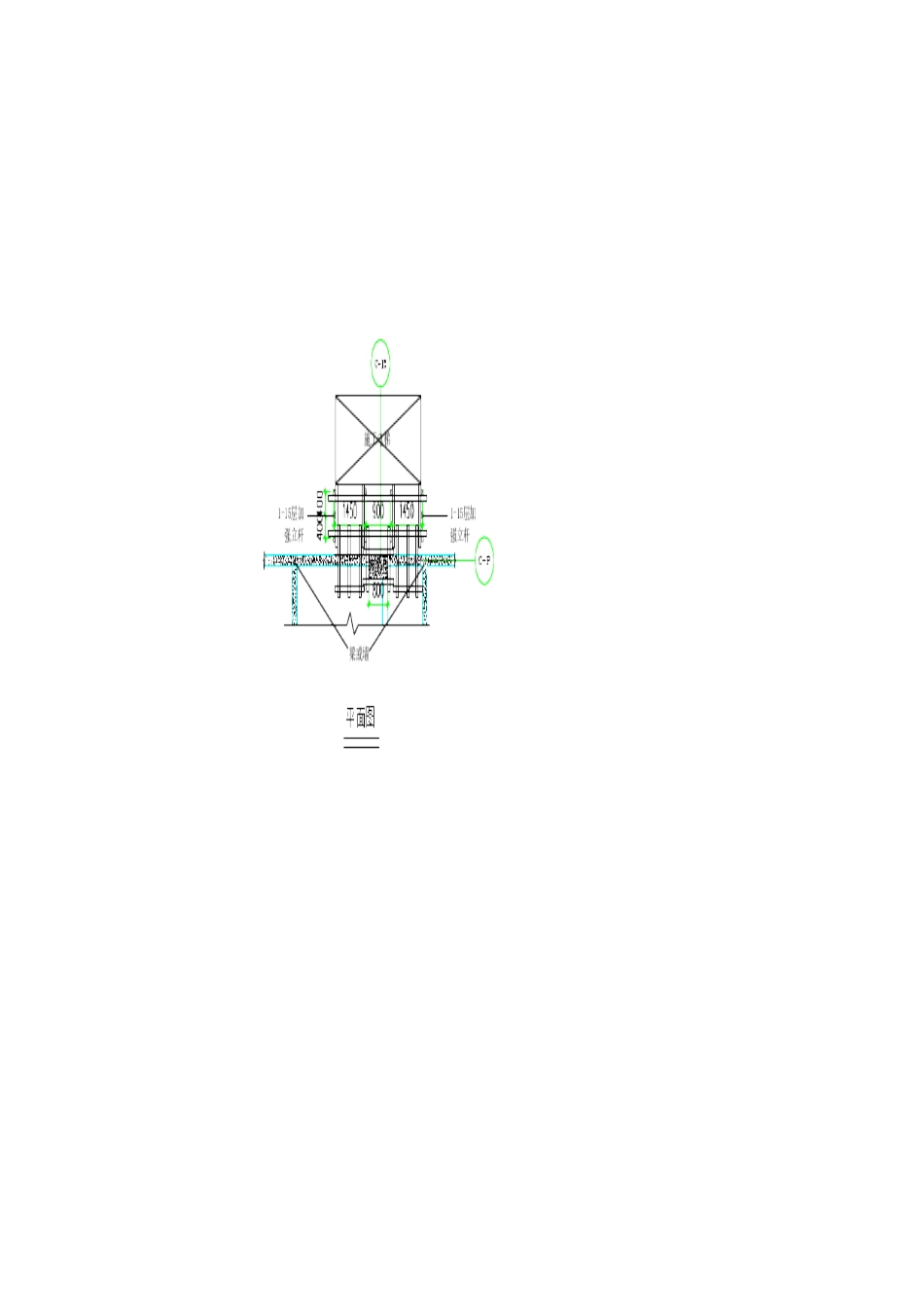

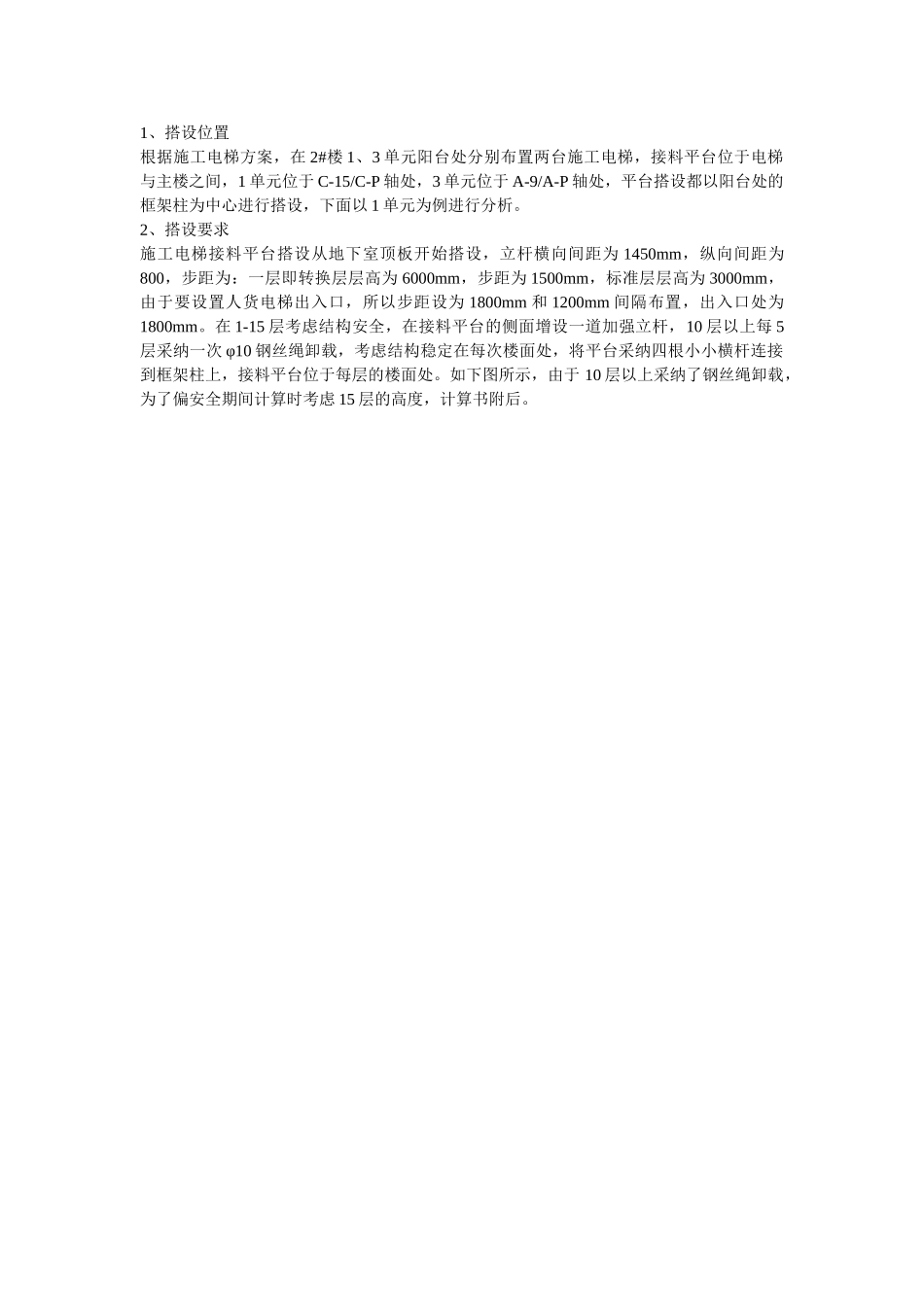

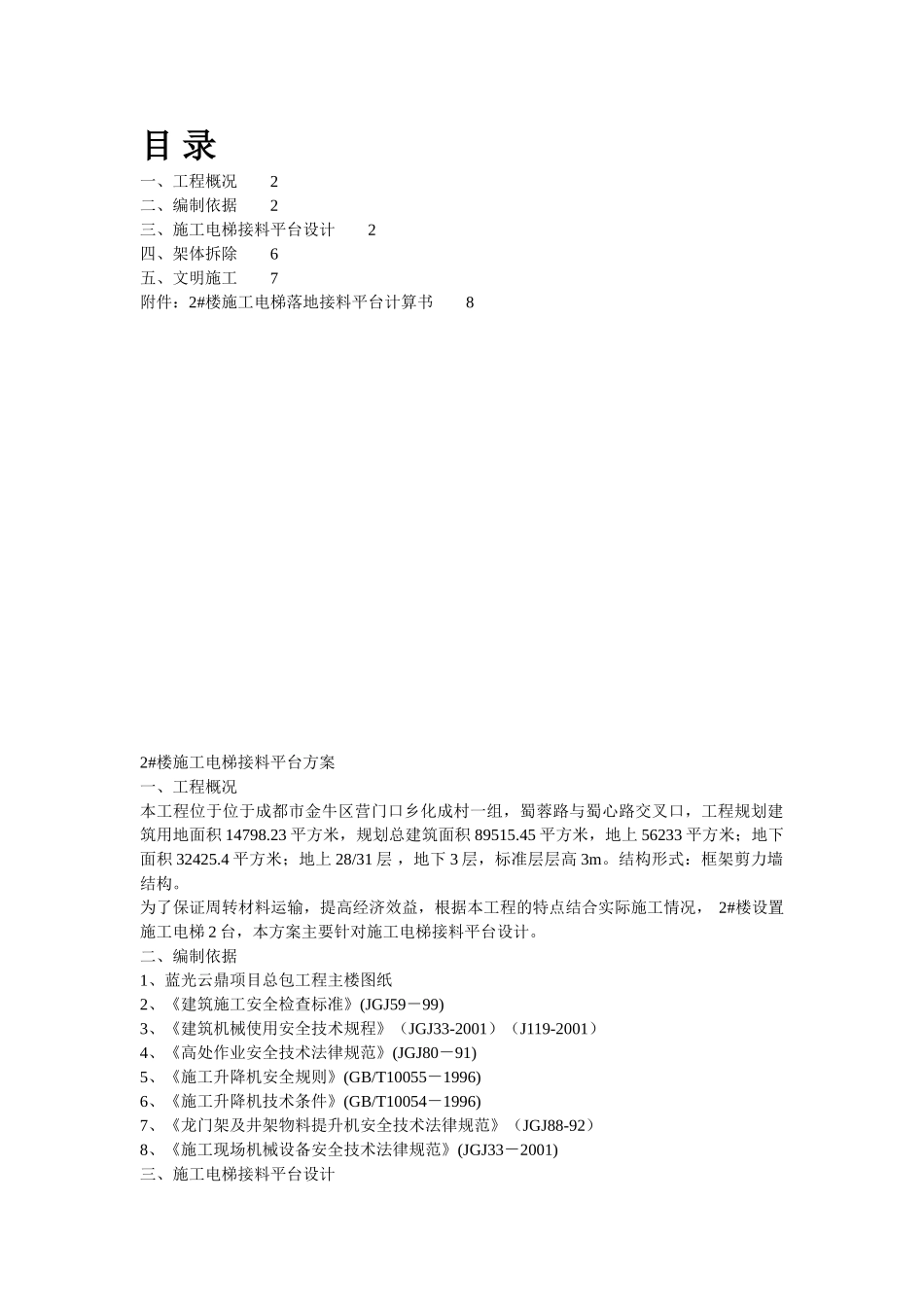

目 录一、工程概况2二、编制依据2三、施工电梯接料平台设计2四、架体拆除6五、文明施工7附件：2#楼施工电梯落地接料平台计算书82#楼施工电梯接料平台方案一、工程概况本工程位于位于成都市金牛区营门口乡化成村一组，蜀蓉路与蜀心路交叉口，工程规划建筑用地面积 14798.23 平方米，规划总建筑面积 89515.45 平方米，地上 56233 平方米；地下面积 32425.4 平方米；地上 28/31 层 ，地下 3 层，标准层层高 3m。结构形式：框架剪力墙结构。为了保证周转材料运输，提高经济效益，根据本工程的特点结合实际施工情况， 2#楼设置施工电梯 2 台，本方案主要针对施工电梯接料平台设计。二、编制依据1、蓝光云鼎项目总包工程主楼图纸2、《建筑施工安全检查标准》(JGJ59－99) 3、《建筑机械使用安全技术规程》（JGJ33-2001）（J119-2001）4、《高处作业安全技术法律规范》(JGJ80－91)5、《施工升降机安全规则》(GB/T10055－1996)6、《施工升降机技术条件》(GB/T10054－1996)7、《龙门架及井架物料提升机安全技术法律规范》（JGJ88-92）8、《施工现场机械设备安全技术法律规范》(JGJ33－2001)三、施工电梯接料平台设计1、搭设位置根据施工电梯方案，在 2#楼 1、3 单元阳台处分别布置两台施工电梯，接料平台位于电梯与主楼之间，1 单元位于 C-15/C-P 轴处，3 单元位于 A-9/A-P 轴处，平台搭设都以阳台处的框架柱为中心进行搭设，下面以 1 单元为例进行分析。2、搭设要求施工电梯接料平台搭设从地下室顶板开始搭设，立杆横向间距为 1450mm，纵向间距为800，步距为：一层即转换层层高为 6000mm，步距为 1500mm，标准层层高为 3000mm，由于要设置人货电梯出入口，所以步距设为 1800mm 和 1200mm 间隔布置，出入口处为1800mm。在 1-15 层考虑结构安全，在接料平台的侧面增设一道加强立杆，10 层以上每 5层采纳一次 φ10 钢丝绳卸载，考虑结构稳定在每次楼面处，将平台采纳四根小小横杆连接到框架柱上，接料平台位于每层的楼面处。如下图所示，由于 10 层以上采纳了钢丝绳卸载，为了偏安全期间计算时考虑 15 层的高度，计算书附后。3、搭设流程 清理楼面→放线定位→放扫地杆→树立杆并与扫地杆扣紧→扫地大横杆→与立杆、扫地杆扣紧→安一步小横杆并与各立杆扣紧→安一步大横杆→随层做架空板防护→安装安全门→重复安装至顶→设安全警示标志。4、搭设过程安全技术措施：（1）、架体搭设作业下方 10m 范围内应设...
