欧姆定律专项复习

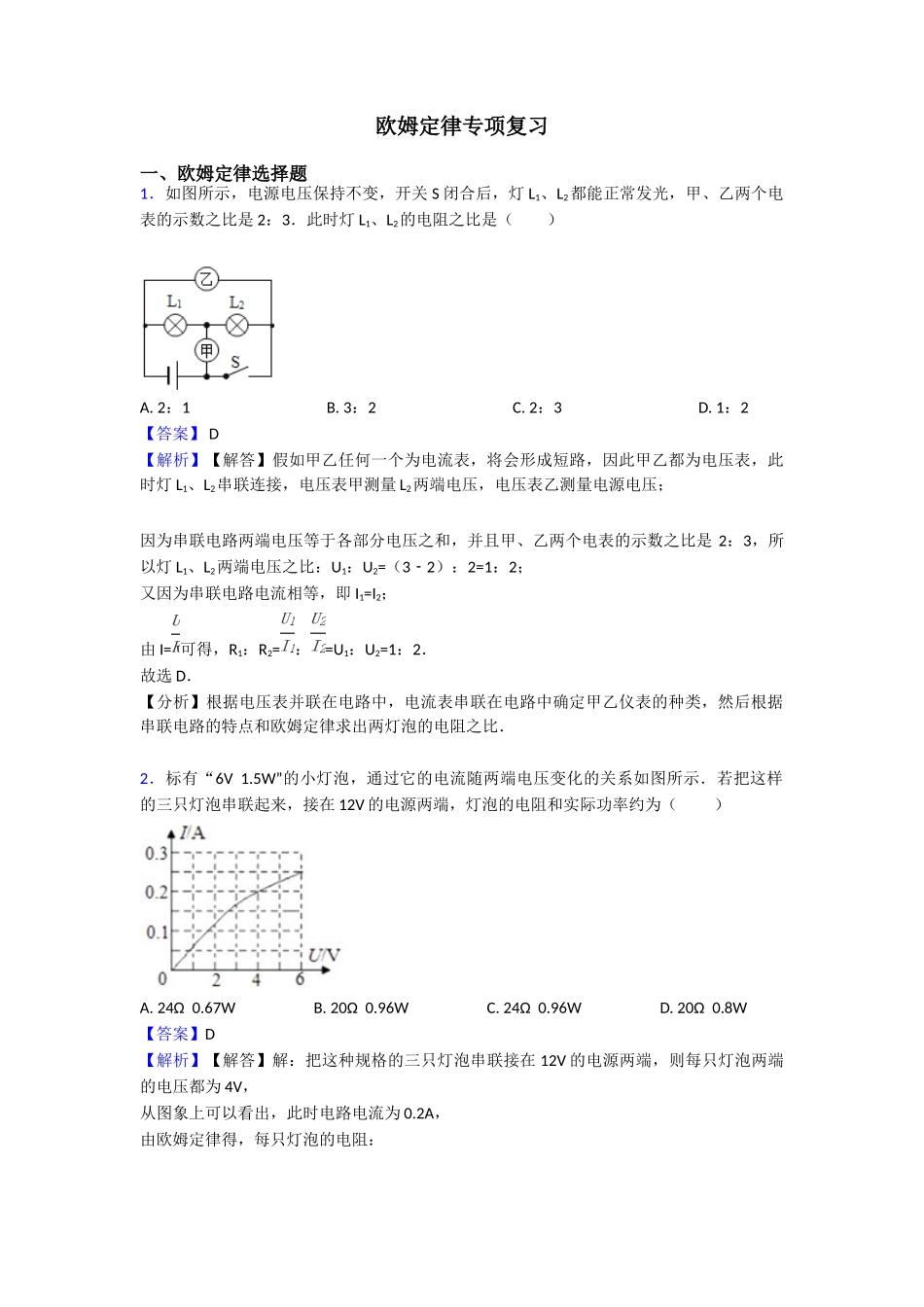

欧姆定律专项复习一、欧姆定律选择题1．如图所示，电源电压保持不变，开关 S 闭合后，灯 L1、L2都能正常发光，甲、乙两个电表的示数之比是 2：3．此时灯 L1、L2的电阻之比是（ ）A. 2：1 B. 3：2 C. 2：3 D. 1：2【答案】 D 【解析】【解答】假如甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯 L1、L2串联连接，电压表甲测量 L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是 2：3，所以灯 L1、L2两端电压之比：U1：U2=（32﹣ ）：2=1：2；又因为串联电路电流相等，即 I1=I2；由 I= 可得，R1：R2=：=U1：U2=1：2．故选 D．【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在 12V 的电源两端，灯泡的电阻和实际功率约为（ ） A. 24Ω 0.67W B. 20Ω 0.96W C. 24Ω 0.96W D. 20Ω 0.8W【答案】D 【解析】【解答】解：把这种规格的三只灯泡串联接在 12V 的电源两端，则每只灯泡两端的电压都为 4V， 从图象上可以看出，此时电路电流为 0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P 实=UI=4V×0.2A=0.8W，故 ABC 错误，D 正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．灯 L1标有“6V 6W”字样，灯 L2标有“12V 12W”字样，将 L1、L2连成如图所示电路，闭合开关 S，两灯都能发光，则（ ）A. 灯 L2比 L1亮B. 灯 L1、L2实际电压之比为 1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯 L2灯丝断了D. 若将灯 L1、L2串联后接入电路，两灯都能发光，则实际功率之比为 1：2【答案】 D 【解析】【解答】解：由 P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表 A1测干路电流，电流表 A2测L2支路电流；A、两灯泡并联，灯泡两端电压 U 相等，R1＜R2 ， 由 P=可知：P1＞P2 ， 灯 L1比 L2亮，故A 错误；B、两灯泡并联，它们两端的电...
