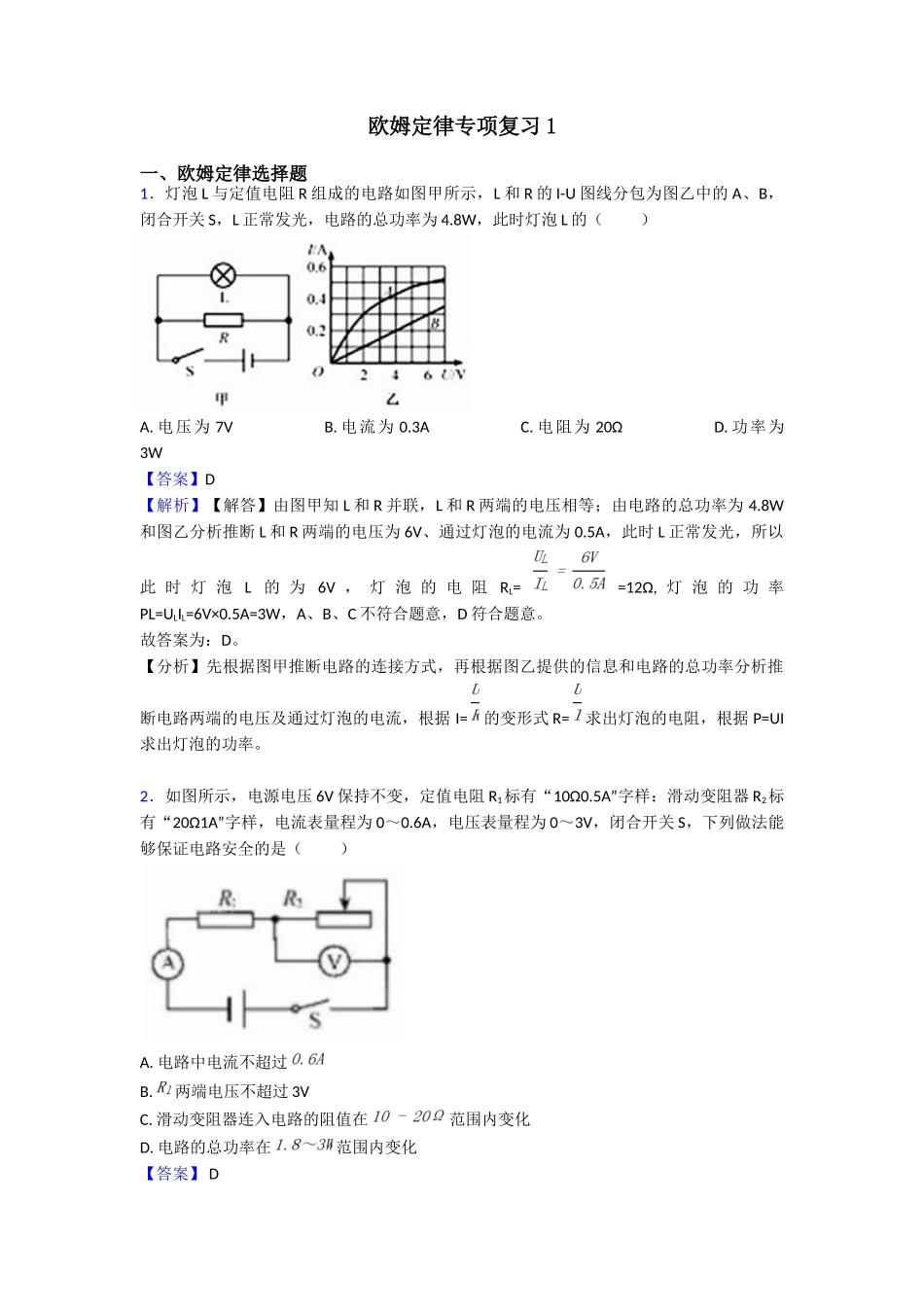

欧姆定律专项复习 1一、欧姆定律选择题1．灯泡 L 与定值电阻 R 组成的电路如图甲所示，L 和 R 的 I-U 图线分包为图乙中的 A、B，闭合开关 S，L 正常发光，电路的总功率为 4.8W，此时灯泡 L 的（ ）A. 电压为 7V B. 电流为 0.3A C. 电阻为 20Ω D. 功率为3W【答案】D 【解析】【解答】由图甲知 L 和 R 并联，L 和 R 两端的电压相等；由电路的总功率为 4.8W和图乙分析推断 L 和 R 两端的电压为 6V、通过灯泡的电流为 0.5A，此时 L 正常发光，所以此 时 灯 泡 L 的 为 6V ， 灯 泡 的 电 阻 RL= =12Ω, 灯 泡 的 功 率PL=ULIL=6V×0.5A=3W，A、B、C 不符合题意，D 符合题意。故答案为：D。【分析】先根据图甲推断电路的连接方式，再根据图乙提供的信息和电路的总功率分析推断电路两端的电压及通过灯泡的电流，根据 I= 的变形式 R= 求出灯泡的电阻，根据 P=UI求出灯泡的功率。2．如图所示，电源电压 6V 保持不变，定值电阻 R1标有“10Ω0.5A”字样：滑动变阻器 R2标有“20Ω1A”字样，电流表量程为 0～0.6A，电压表量程为 0～3V，闭合开关 S，下列做法能够保证电路安全的是（ ） A. 电路中电流不超过 B. 两端电压不超过 3VC. 滑动变阻器连入电路的阻值在 范围内变化D. 电路的总功率在 范围内变化【答案】 D 【解析】【解答】解：由电路图可知，R1与 R2串联，电压表测 R2两端的电压，电流表测电路中的电流。（1）当电压表的示数 U2=3V 时，电路中的电流， Imin= = = =0.3A，因串联电路中各处的电流相等，且 R1 允许通过的最大电流为 0.5A，电流表的量程为 0～0.6A，滑动变阻器允许通过的最大电流为 1A，故最大电流为 0.5A，A 不符合题意；R1两端电压最大：U1 大=I 大R1=0.5A×10Ω=5V，B 不符合题意所以，电路中的最大电流 I 大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，电路中的总电阻：R= = =12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2 小=R-R1=12Ω-10Ω=2Ω，当电压表的示数 U2=3V 时，滑动变阻器接入电路中的电阻最大为：R 滑= = =10Ω，则滑动变阻器 R2接入电路的阻值允许变化范围可以为 2Ω～10Ω，C 不符合题意；电路消耗的最大功率：P 大=UI 大=6V×0.5A=3W；（2）当电压表的示数 U2=3V 时，滑动变阻器接入电路中的电阻最大，电路中的电...
