《工程图学》实验指导书VIP专享

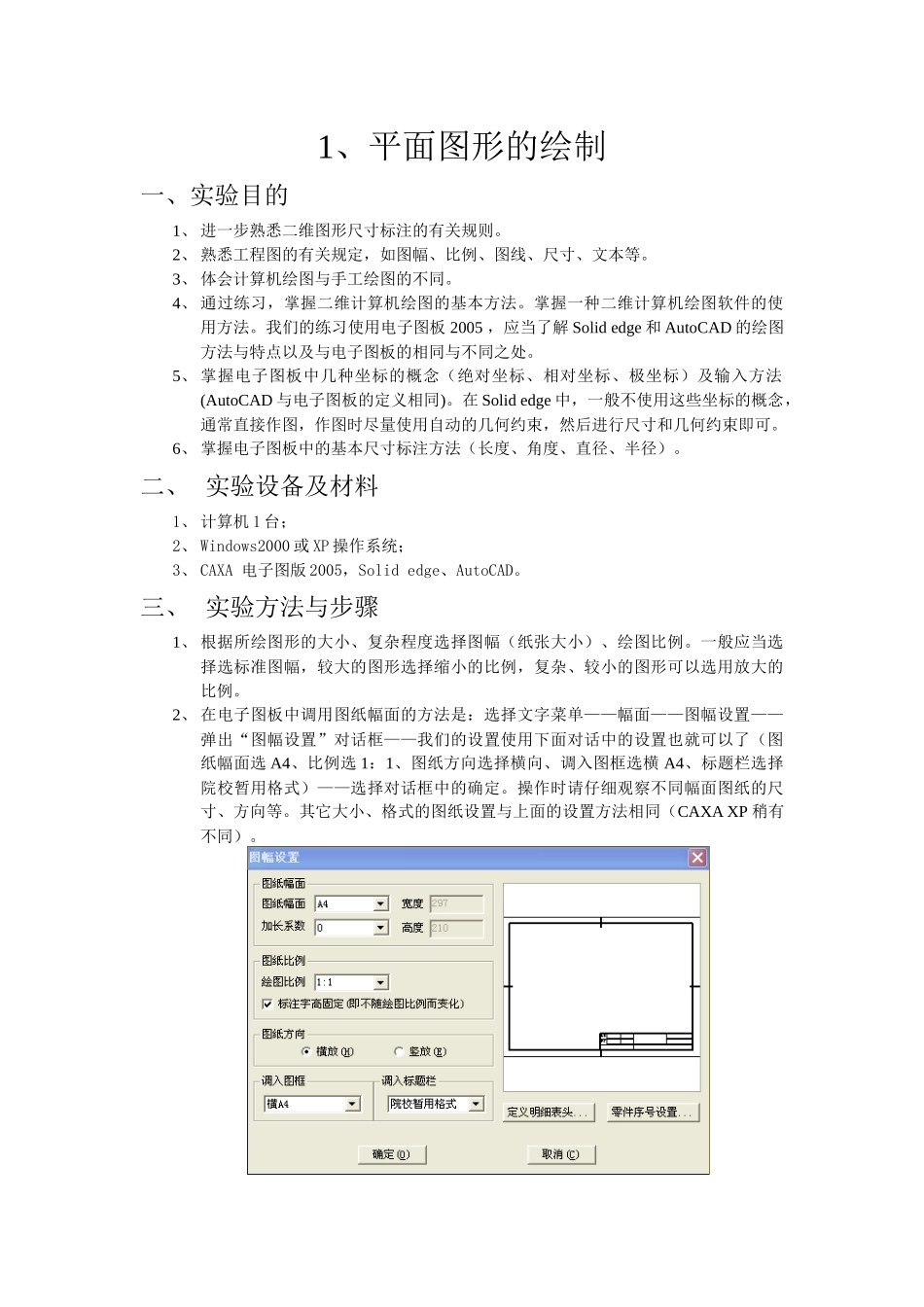

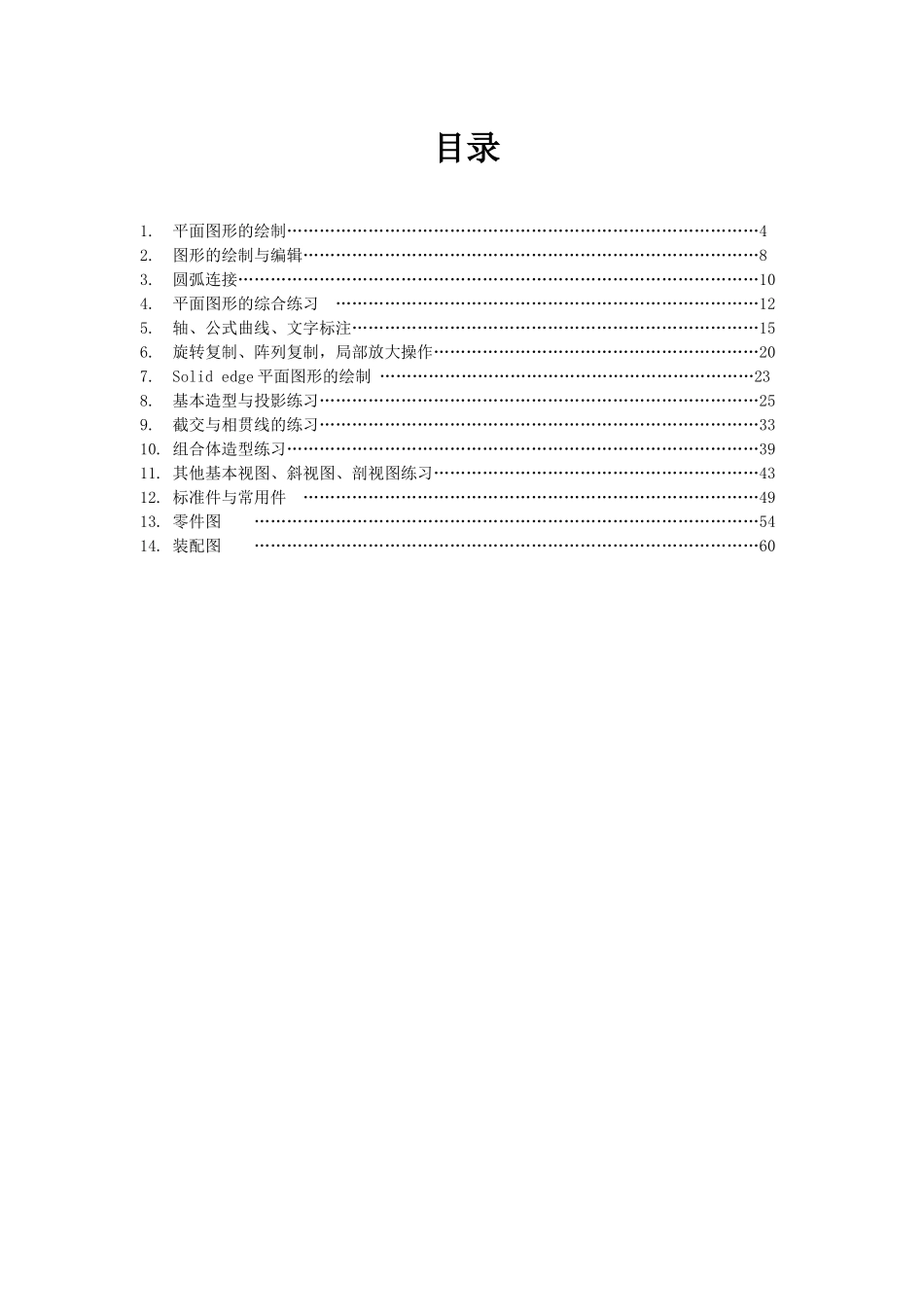

目录1.平面图形的绘制……………………………………………………………………………42.图形的绘制与编辑…………………………………………………………………………83.圆弧连接……………………………………………………………………………………104.平面图形的综合练习 ……………………………………………………………………125.轴、公式曲线、文字标注…………………………………………………………………156.旋转复制、阵列复制，局部放大操作……………………………………………………207.Solid edge 平面图形的绘制 ……………………………………………………………238.基本造型与投影练习………………………………………………………………………259.截交与相贯线的练习………………………………………………………………………3310. 组合体造型练习……………………………………………………………………………3911. 其他基本视图、斜视图、剖视图练习……………………………………………………4312. 标准件与常用件 …………………………………………………………………………4913. 零件图 …………………………………………………………………………………5414. 装配图 …………………………………………………………………………………601、平面图形的绘制一、实验目的1、 进一步熟悉二维图形尺寸标注的有关规则。2、 熟悉工程图的有关规定，如图幅、比例、图线、尺寸、文本等。3、 体会计算机绘图与手工绘图的不同。4、 通过练习，掌握二维计算机绘图的基本方法。掌握一种二维计算机绘图软件的使用方法。我们的练习使用电子图板 2005 ，应当了解 Solid edge 和 AutoCAD 的绘图方法与特点以及与电子图板的相同与不同之处。5、 掌握电子图板中几种坐标的概念（绝对坐标、相对坐标、极坐标）及输入方法(AutoCAD 与电子图板的定义相同)。在 Solid edge 中，一般不使用这些坐标的概念，通常直接作图，作图时尽量使用自动的几何约束，然后进行尺寸和几何约束即可。6、 掌握电子图板中的基本尺寸标注方法（长度、角度、直径、半径）。二、 实验设备及材料1、 计算机 1 台；2、 Windows2000 或 XP 操作系统；3、 CAXA 电子图版 2005，Solid edge、AutoCAD。 三、 实验方法与步骤1、 根据所绘图形的大小、复杂程度选择图幅（纸张大小）、绘图比例。一般应当选择选标准图幅，较大的图形选择缩小的比...
