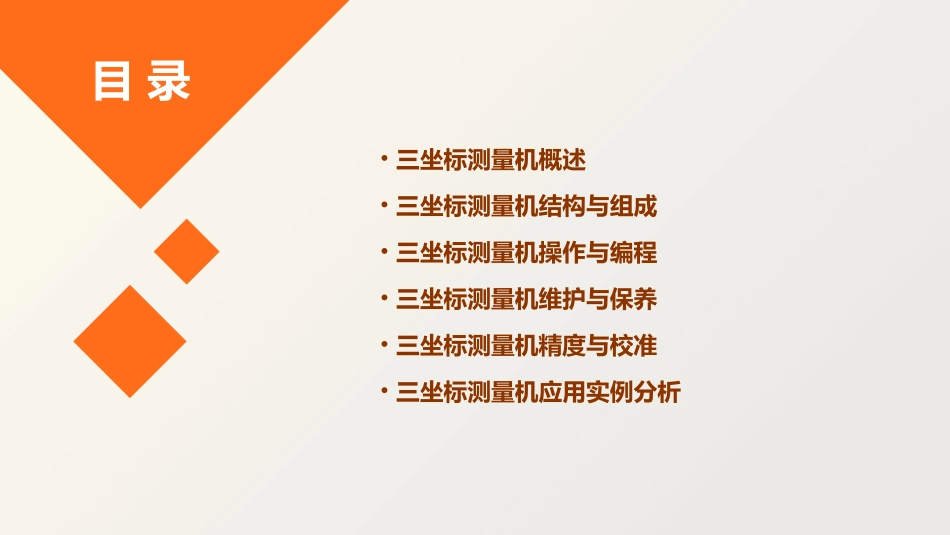

2024全新三坐标培训教程目录•三坐标测量机概述•三坐标测量机结构与组成•三坐标测量机操作与编程•三坐标测量机维护与保养•三坐标测量机精度与校准•三坐标测量机应用实例分析01三坐标测量机概述三坐标测量机（CMM）是一种基于坐标测量原理工作的精密测量设备，用于对三维空间内的几何元素进行高精度测量。定义通过测头在三个相互垂直的导轨上移动，感应被测物体表面的点，经过数据处理得到被测物体的三维坐标。原理定义与原理自20世纪50年代第一台商用三坐标测量机问世以来，经历了从机械式到光学式、再到现在的数字化、智能化的发展历程。目前，三坐标测量机已广泛应用于制造业、航空航天、汽车、模具等领域，成为现代工业不可或缺的高精度测量工具。发展历程及现状现状发展历程VS制造业（机械加工、模具制造、汽车制造等）、航空航天、能源、科研等领域。前景随着智能制造、工业4.0等概念的提出和实施，三坐标测量机将在未来发挥更加重要的作用。同时，随着新材料、新工艺的不断涌现，对三坐标测量机的测量精度和效率提出了更高的要求，未来三坐标测量机将朝着更高精度、更高效率、更智能化的方向发展。应用领域应用领域与前景02三坐标测量机结构与组成三坐标测量机的主体部分，通常采用高强度材料制造，确保整体刚性和稳定性。提供测量机各轴的运动轨迹，确保运动的准确性和平稳性。包括电机、减速器等，为测量机提供动力，实现各轴的运动。支撑测量机运动部件，减小摩擦阻力，提高运动精度。框架导轨驱动系统轴承与导轨滑块主机结构CNC控制单元伺服驱动系统位置检测装置I/O接口三坐标测量机的大脑，负责接收和处理测量程序，控制各轴运动。接收CNC控制单元的指令，驱动电机实现各轴的高精度运动。实时监测测量机的位置信息，反馈给控制系统，确保运动精度。实现与上位计算机或其他设备的通信，进行数据交换和控制。0401控制系统0203根据被测对象的形状和尺寸，编制相应的测量程序。测量程序编制对测量数据进行处理、分析和评估，得出测量结果。数据处理与分析提供直观的图形化操作界面，方便用户进行操作和数据处理。图形化界面支持自动化测量和智能化数据处理，提高测量效率和准确性。自动化与智能化测量软件03三坐标测量机操作与编程ABDC主界面概述包括菜单栏、工具栏、图形显示窗口、状态栏等部分。文件管理功能支持新建、打开、保存、另存为等操作，方便用户管理测量程序和数据。视图操作功能提供缩放、旋转、平移等视图操作，便于用户观察和分析测量结果。测量元素选择支持点、线、面等多种测量元素的创建和编辑，满足用户不同的测量需求。操作界面及功能介绍基本操作与编程方法讲解如何建立工件坐标系和机器坐标系，确保测量的准确性和一致性。详细介绍如何创建点、线、面等测量元素，包括手动创建和自动创建两种方式。提供测量程序的基本语法和编写规范，指导用户编写高效、准确的测量程序。介绍如何对测量数据进行处理和分析，包括数据导出、统计、比较等操作。坐标系建立测量元素创建测量程序编写数据处理与分析复杂形状测量自动化与批处理误差分析与补偿高级编程技巧高级操作技巧01020304针对复杂形状的工件，提供专门的测量方法和技巧，如曲面测量、轮廓测量等。讲解如何实现测量过程的自动化和批处理，提高测量效率和准确性。介绍误差分析和补偿的方法，帮助用户提高测量精度和质量。提供高级编程技巧和方法，如宏定义、子程序调用等，帮助用户编写更复杂的测量程序。04三坐标测量机维护与保养清洁机器检查气源润滑导轨校准测头日常维护与保养方法定期清理三坐标测量机的外观和内部，确保无灰尘、油污等杂质。定期为导轨涂抹专用润滑油，保持导轨的良好润滑状态。确保气源干净、稳定，定期更换过滤器和油雾器。定期校准测头，确保测量精度。检查电源、保险丝等是否正常，排除电气故障。无法启动检查气源压力、过滤器等是否正常，清洗或更换气动元件。气动故障检查导轨、轴承等机械部件是否磨损或松动，及时维修或更换。机械故障检查软件版本、驱动程序等是否正常，重新安装或升级软件。软件故障故障诊断与排除方法提供全面的维修服务，包括故障诊断、更换零件...
