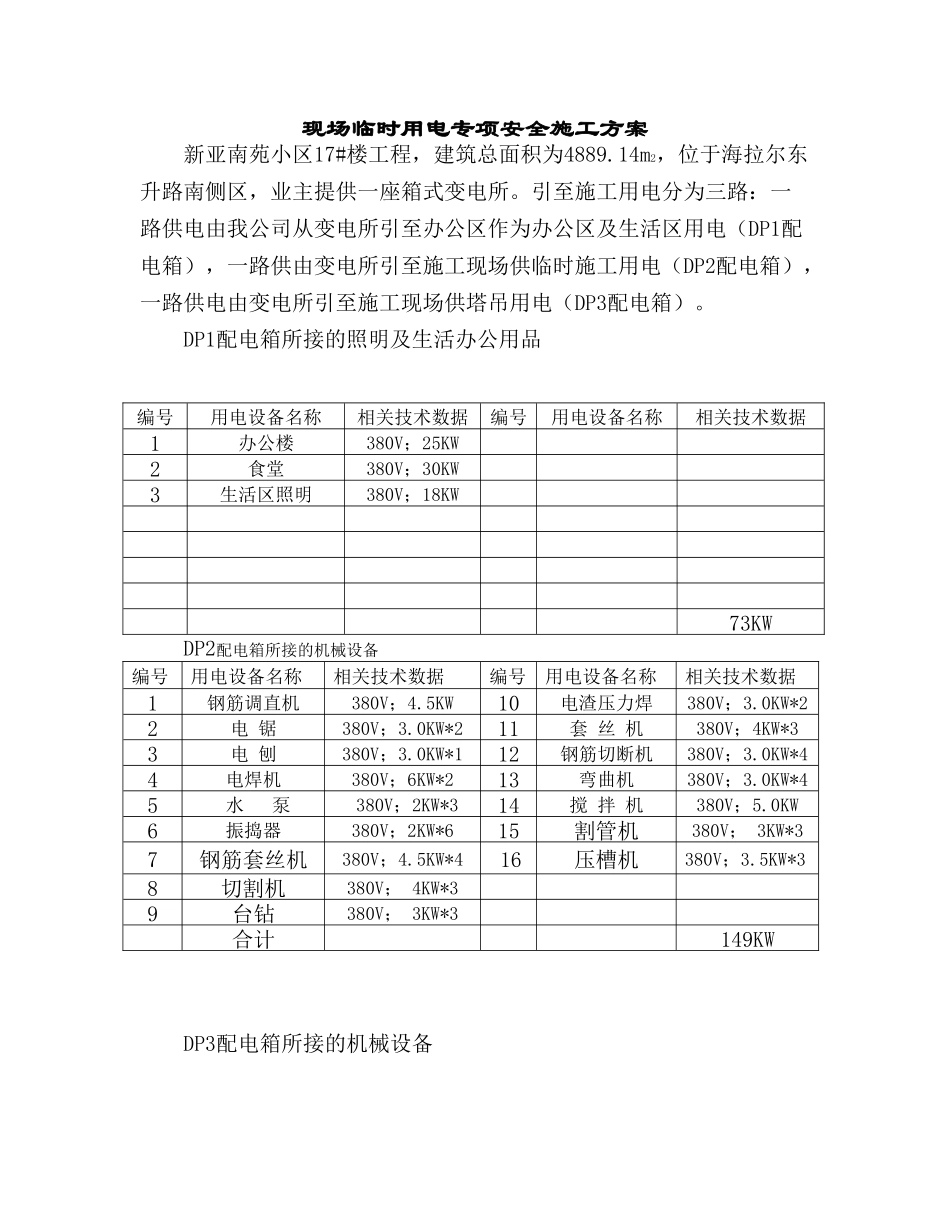

现场临时用电专项安全施工方案

现场临时用电专项安全施工方案新亚南苑小区17#楼工程，建筑总面积为4889.14m2，位于海拉尔东升路南侧区，业主提供一座箱式变电所。引至施工用电分为三路：一路供电由我公司从变电所引至办公区作为办公区及生活区用电（DP1配电箱），一路供由变电所引至施工现场供临时施工用电（DP2配电箱），一路供电由变电所引至施工现场供塔吊用电（DP3配电箱）。DP1配电箱所接的照明及生活办公用品DP2配电箱所接的机械设备编号用电设备名称相关技术数据编号用电设备名称相关技术数据1钢筋调直机380V；4.5KW10电渣压力焊380V；3.0KW*22电 锯380V；3.0KW*211套 丝 机380V；4KW*3 3电 刨380V；3.0KW*112钢筋切断机380V；3.0KW*4 4电焊机380V；6KW*213弯曲机380V；3.0KW*45 水 泵 380V；2KW*314搅 拌 机380V；5.0KW6振捣器380V；2KW*615割管机380V； 3KW*3 7钢筋套丝机380V；4.5KW*416压槽机380V；3.5KW*38切割机380V； 4KW*39台钻380V； 3KW*3合计149KWDP3配电箱所接的机械设备编号用电设备名称相关技术数据编号用电设备名称相关技术数据1办公楼380V；25KW 2食堂380V；30KW3生活区照明380V；18KW 73KWDP1配电箱所接的机械设备一、施工场地供电总说明供电方式采纳TN- S 系统，由总配电箱分配给各分配电箱及照明开关箱，在总配电箱及四角分配电箱处各做一组重复接地（计9组），接地电阻值不大于10Ω。根据现场条件，线路均采纳电缆架空或沿墙敷设。总配电箱至各分配电箱干线全部采纳五芯橡套软电缆，由各分配电箱至动力设备开关箱间的线路采纳五芯橡套软电缆，开关箱至动力设备间（无工作零线的设备）的线路采纳四芯橡套软电缆，将保护地线(PE)与设备的外壳连接，并在开关箱内做PE 线标识。二、荷计算及导线选择1、（1）DP1总配电箱：（照明插座）P 计=1.24KΣPa=1.24×0.7×(25+30+18) =63.4KWQ 计= P 计×tgφ=63.4×0.88=55.82KVARI 线=1000 P 计/1.732UCOSφ=1000×63.4/1.732×380×0.75=128.44A可选用4×70+1×352 橡套软电缆（2）DP2总配电箱：P 计=1.24KΣPa=1.24×0.7×149 =129.3KWQ 计= P 计×tgφ=149×0.88=131.12KVARI 线=1000 P 计/1.732UCOSφ=1000×68.64/1.732×380×0.75=139A编号用电设备名称相关技术数据编号用电设备名称相关技术数据1塔吊380V；30KW2塔吊380V；30KW3电焊机380V；6KW*44水 泵380V；2KW*3 合计90KW可选用3×150+2×952 橡套软电缆（2）DP3总配电箱：P 计=1.24KΣPa=1.24×0.7×90 =78...
