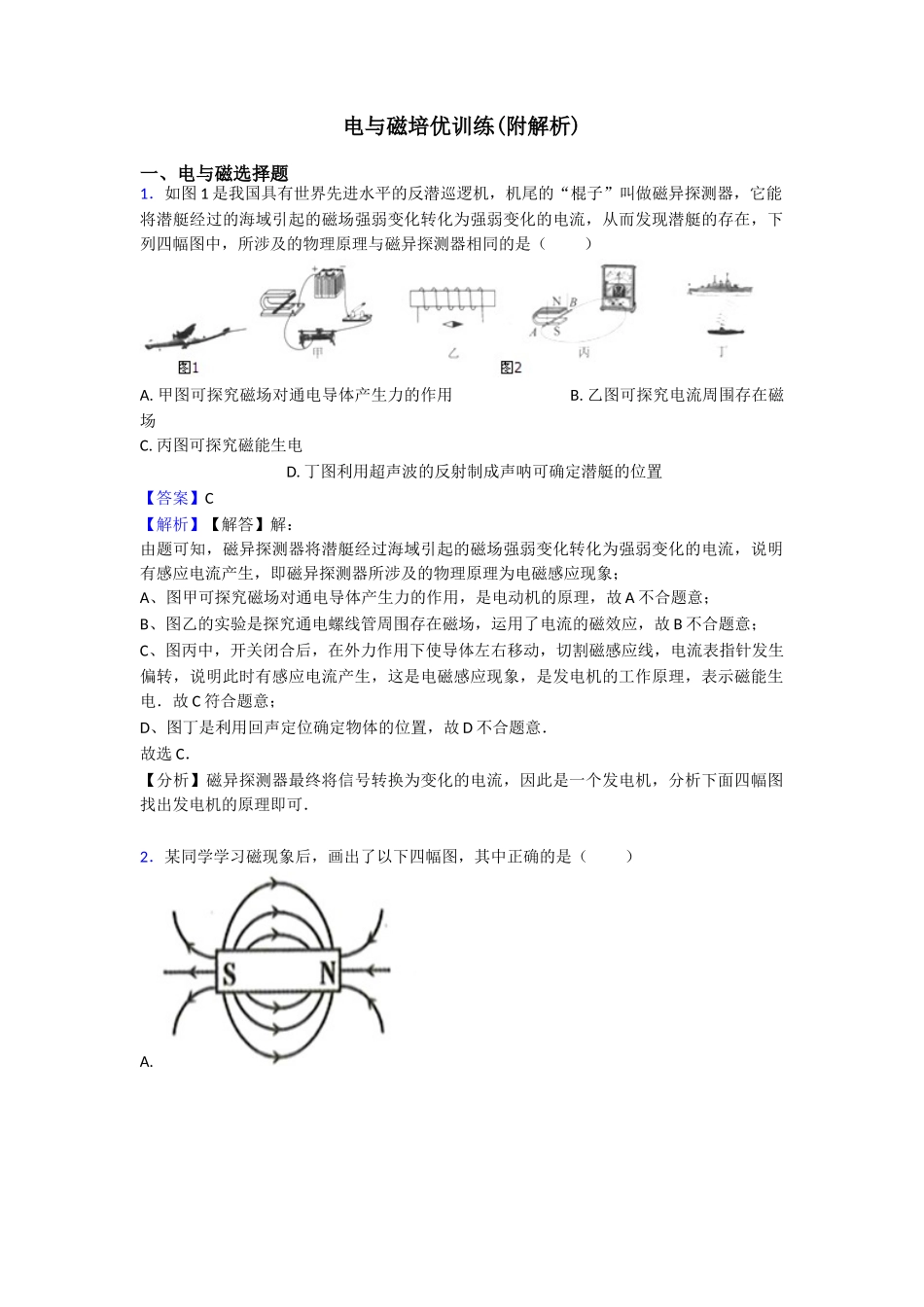

电与磁培优训练(附解析)一、电与磁选择题1．如图 1 是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（ ） A. 甲图可探究磁场对通电导体产生力的作用 B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电 D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C 【解析】【解答】解： 由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故 A 不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故 B 不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故 C 符合题意；D、图丁是利用回声定位确定物体的位置，故 D 不合题意．故选 C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图找出发电机的原理即可．2．某同学学习磁现象后，画出了以下四幅图，其中正确的是（ ） A. B. C. D. 【答案】 C 【解析】【解答】解：A、已知磁铁右端为 N 极，左端为 S 极，在磁体外部，磁感线的方向从 N 极指向 S 极，而图中是从 S 极指向 N 极，A 不符合题意； B、已知两磁铁都为 N 极，磁感线的方向从 N 极指向 S 极，B 不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为 N 极，C 符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为 N 极，D 不符合题意。故答案为：C。 【分析】在磁体外部，磁感线的方向从 N 极指向 S 极. 利用安培定则推断螺线管的磁极.3．如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后由静止释放，两小车同时运动下列说法正确的是（ ） A. 两小车相互远离B. 小车运动起来是因为小车有惯性C. 磁体对铁块有作用力，同时铁块对磁体也有作用力D. 磁体对铁块的作用力和铁块受到的重力是一对平衡力【答案】 C 【解析】【解答】解：A、因为磁体对铁块具有吸引力，所以将它们靠近到一定...
