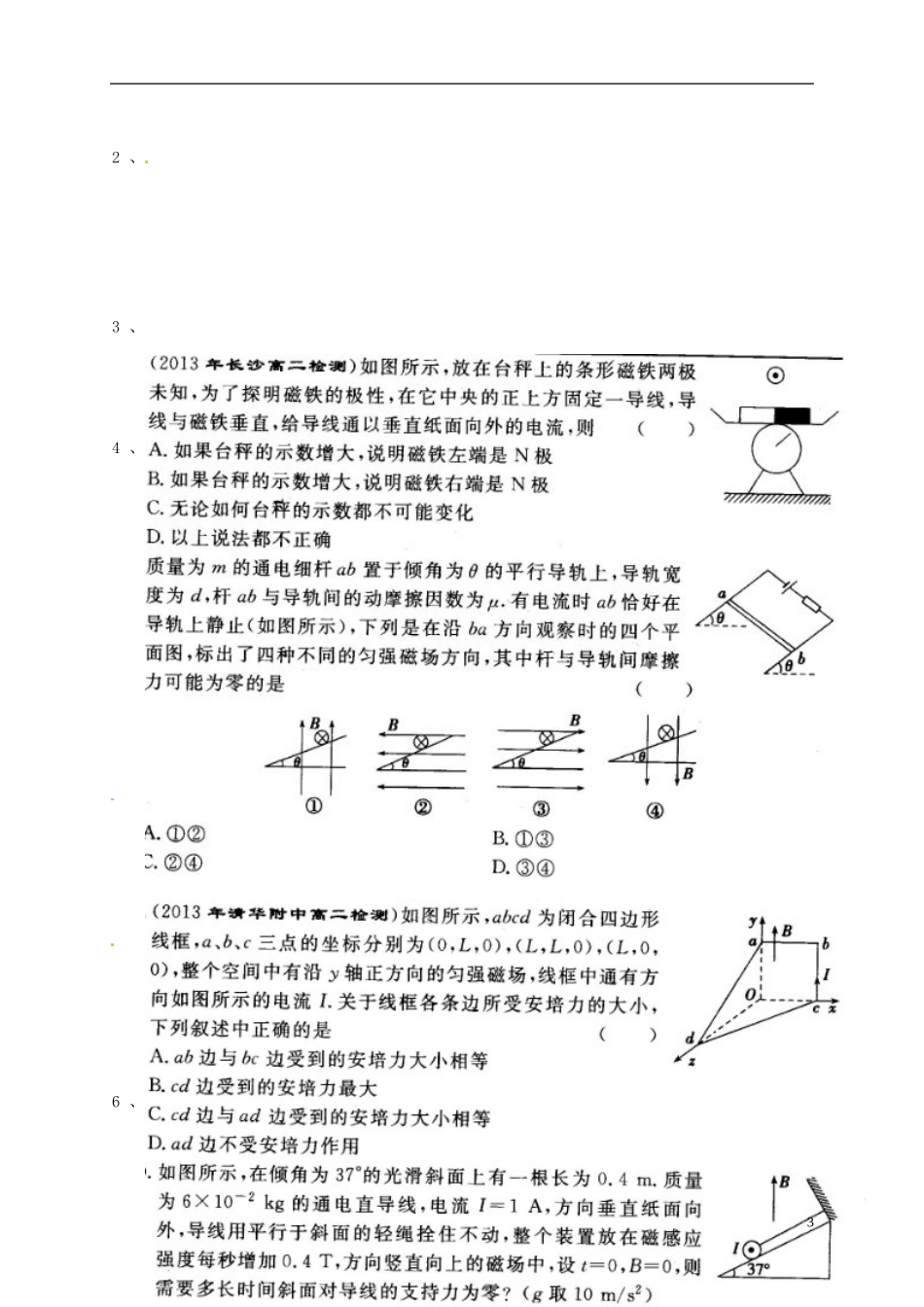

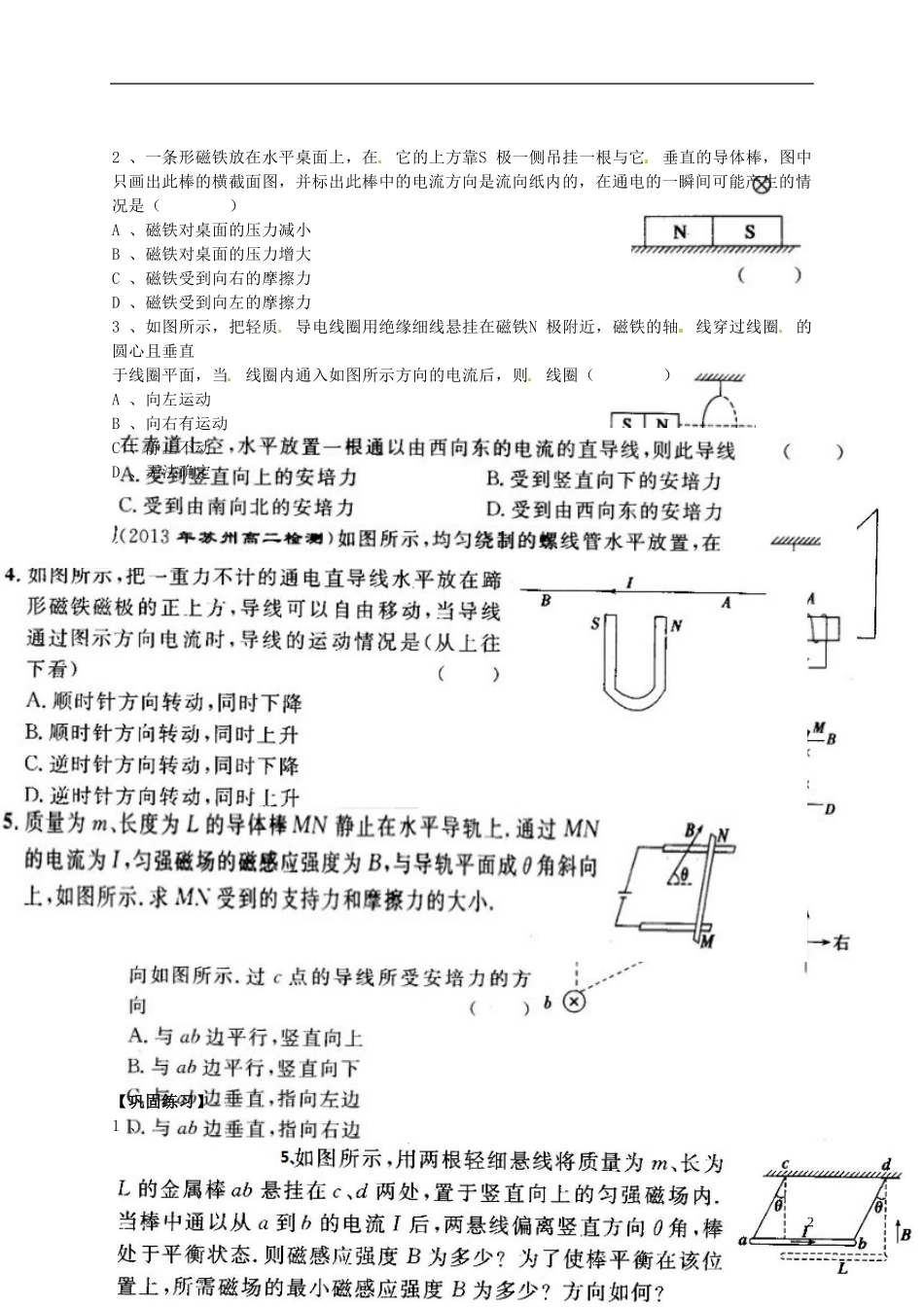

河 南 省 新 安 县 第 一 高 级 中 学 高 中 物 理 选 修 3-1 《 4 、 通 电 导 线 在 磁 场 中 受 到 的 力 》 问 题 发 现 评价 单 3班级： 组名： 姓名： 时间：2013/10/09【当堂检测】【拓展提升】1 、 如 图 所 示 ， 其 中 A 、 B 图 已 知 电 流 方 向 及 其 所受 磁 场 力 的方 向 ， 试12 、一条形磁铁放在水平桌面上，在它的上方靠S 极一侧吊挂一根与它垂直的导体棒，图中只画出此棒的横截面图，并标出此棒中的电流方向是流向纸内的，在通电的一瞬间可能产生的情况是（ ）A 、磁铁对桌面的压力减小B 、磁铁对桌面的压力增大C 、磁铁受到向右的摩擦力D 、磁铁受到向左的摩擦力3 、如图所示，把轻质导电线圈用绝缘细线悬挂在磁铁N 极附近，磁铁的轴线穿过线圈的圆心且垂直于线圈平面，当线圈内通入如图所示方向的电流后，则线圈（ ）A 、向左运动B 、向右有运动C 、静止不动D 、无法确定【巩固练习】1 、22 、3 、4 、6 、37 、8 、9 、4
