电梯电气装置安装检查记录

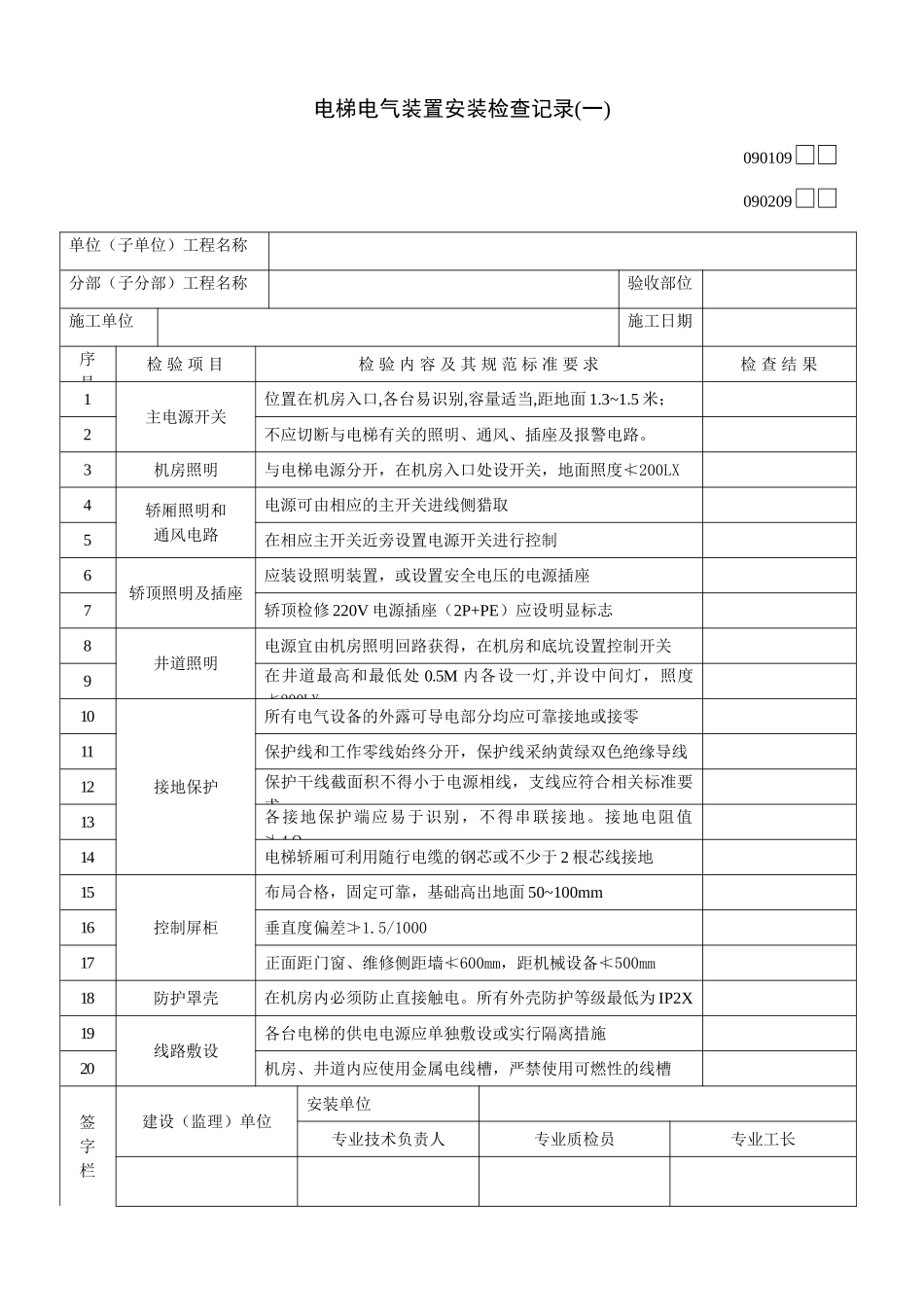

电梯电气装置安装检查记录(一) 090109090209单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位施工日期序 号检 验 项 目检 验 内 容 及 其 规 范 标 准 要 求检 查 结 果1主电源开关位置在机房入口,各台易识别,容量适当,距地面 1.3~1.5 米；2不应切断与电梯有关的照明、通风、插座及报警电路。3机房照明与电梯电源分开，在机房入口处设开关，地面照度≮200LX4轿厢照明和通风电路电源可由相应的主开关进线侧猎取5在相应主开关近旁设置电源开关进行控制6轿顶照明及插座应装设照明装置，或设置安全电压的电源插座7轿顶检修 220V 电源插座（2P+PE）应设明显标志8井道照明电源宜由机房照明回路获得，在机房和底坑设置控制开关9在井道最高和最低处 0.5M 内各设一灯,并设中间灯，照度≮200LX10接地保护所有电气设备的外露可导电部分均应可靠接地或接零11保护线和工作零线始终分开，保护线采纳黄绿双色绝缘导线12保护干线截面积不得小于电源相线，支线应符合相关标准要求13各接地保护端应易于识别，不得串联接地。接地电阻值≯4Ω14电梯轿厢可利用随行电缆的钢芯或不少于 2 根芯线接地15控制屏柜布局合格，固定可靠，基础高出地面 50~100mm16垂直度偏差≯1.5/100017正面距门窗、维修侧距墙≮600mm，距机械设备≮500mm18防护罩壳在机房内必须防止直接触电。所有外壳防护等级最低为 IP2X19线路敷设各台电梯的供电电源应单独敷设或实行隔离措施20机房、井道内应使用金属电线槽，严禁使用可燃性的线槽签字栏建设（监理）单位安装单位专业技术负责人专业质检员专业工长电梯电气装置安装检查记录(二) 090109090209单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位施工日期序 号检 验 项 目检 验 内 容 及 其 规 范 标 准 要 求检 查 结 果21电线管槽距轿厢、钢绳机房内≮50mm，井道内≮20mm22水平和垂直偏差机房内≯2/100023井道内≯5/1000，全长≯50mm24均应可靠接地或接零，但线槽、软管不得作保护线使用25轿厢顶部电线应敷设在被固定的金属电线管、槽内26电线槽在机房地面敷设时，其壁厚≮1.5mm27位置正确，安装牢固， 每根线槽不应少于 2 点固定28接口严密，出线口无毛刺，槽盖齐全平整，便于开启29电线管应用管卡子固定，间距均匀（符合电气安装标准）30与线槽、箱、盒连接处应用锁母锁紧，管口装设护口31暗敷时，保护层厚度≮15mm32金属软管用于不易受机械损伤的支线路，长...
