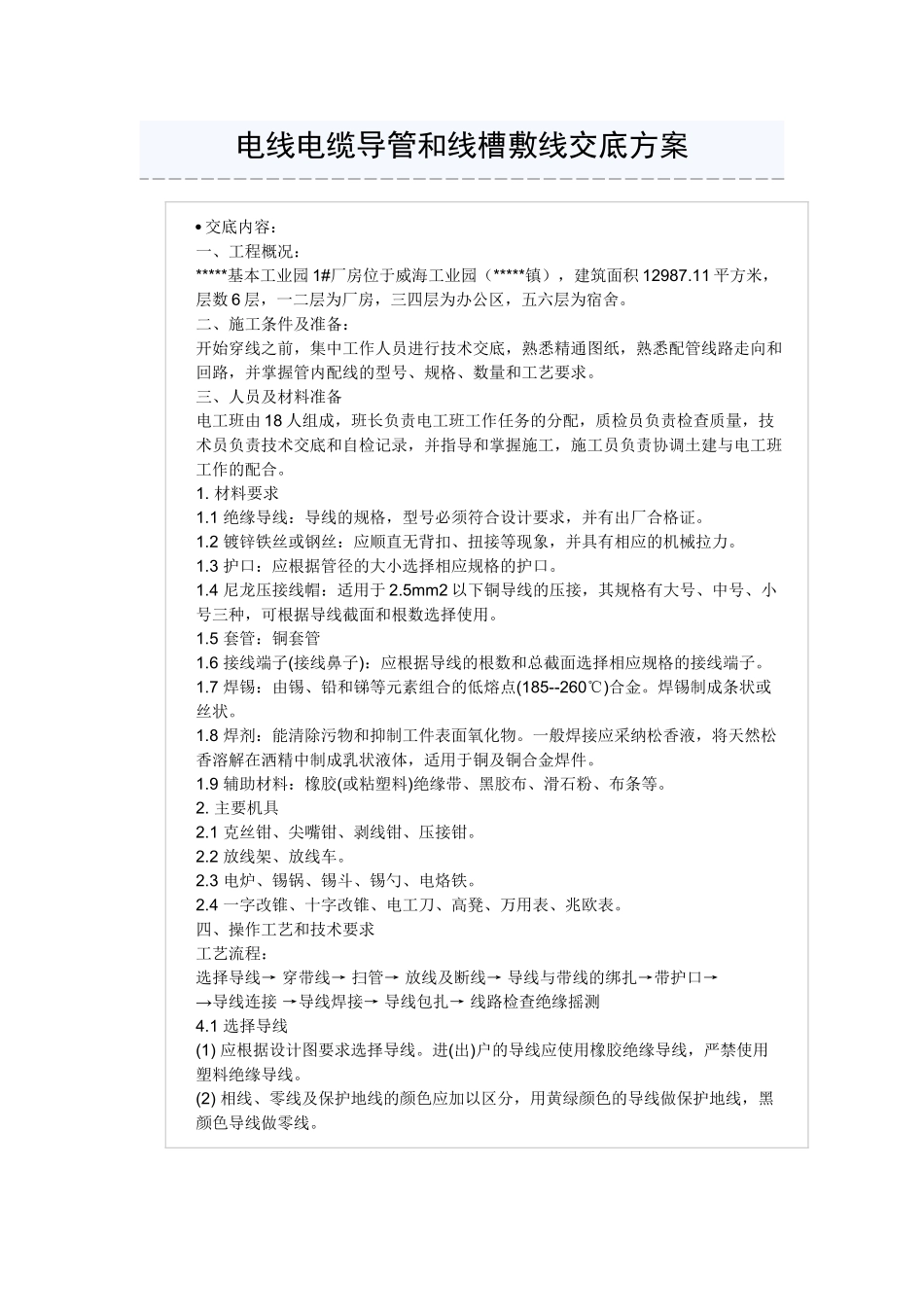

电线电缆导管和线槽敷线交底方案

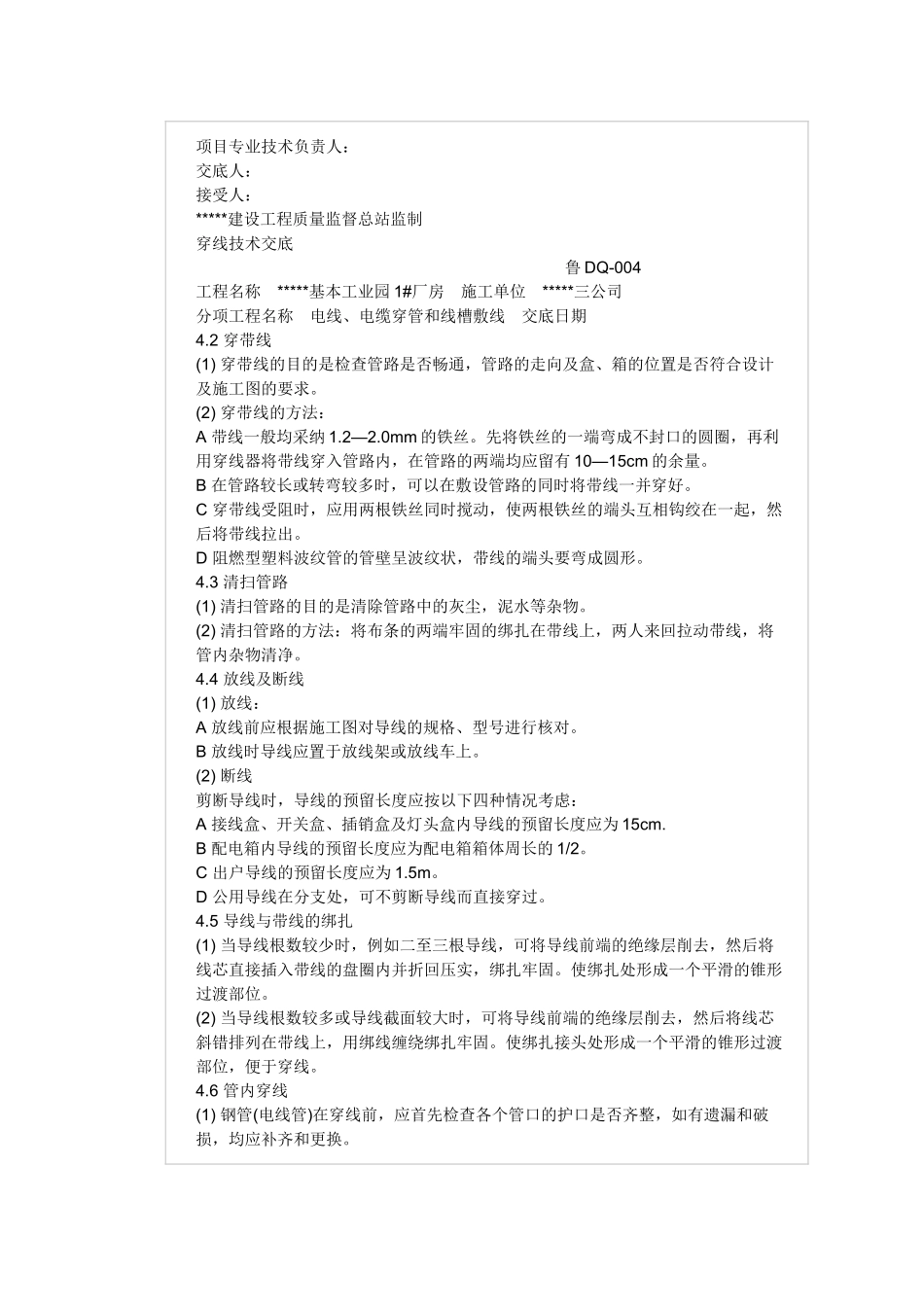

电线电缆导管和线槽敷线交底方案 交底内容：一、工程概况：*****基本工业园 1#厂房位于威海工业园（*****镇），建筑面积 12987.11 平方米，层数 6 层，一二层为厂房，三四层为办公区，五六层为宿舍。二、施工条件及准备：开始穿线之前，集中工作人员进行技术交底，熟悉精通图纸，熟悉配管线路走向和回路，并掌握管内配线的型号、规格、数量和工艺要求。三、人员及材料准备电工班由 18 人组成，班长负责电工班工作任务的分配，质检员负责检查质量，技术员负责技术交底和自检记录，并指导和掌握施工，施工员负责协调土建与电工班工作的配合。1. 材料要求1.1 绝缘导线：导线的规格，型号必须符合设计要求，并有出厂合格证。1.2 镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。1.3 护口：应根据管径的大小选择相应规格的护口。1.4 尼龙压接线帽：适用于 2.5mm2 以下铜导线的压接，其规格有大号、中号、小号三种，可根据导线截面和根数选择使用。1.5 套管：铜套管 1.6 接线端子(接线鼻子)：应根据导线的根数和总截面选择相应规格的接线端子。1.7 焊锡：由锡、铅和锑等元素组合的低熔点(185--260℃)合金。焊锡制成条状或丝状。1.8 焊剂：能清除污物和抑制工件表面氧化物。一般焊接应采纳松香液，将天然松香溶解在洒精中制成乳状液体，适用于铜及铜合金焊件。1.9 辅助材料：橡胶(或粘塑料)绝缘带、黑胶布、滑石粉、布条等。2. 主要机具2.1 克丝钳、尖嘴钳、剥线钳、压接钳。2.2 放线架、放线车。2.3 电炉、锡锅、锡斗、锡勺、电烙铁。2.4 一字改锥、十字改锥、电工刀、高凳、万用表、兆欧表。四、操作工艺和技术要求工艺流程：选择导线→ 穿带线→ 扫管→ 放线及断线→ 导线与带线的绑扎→带护口→ →导线连接 →导线焊接→ 导线包扎→ 线路检查绝缘摇测4.1 选择导线(1) 应根据设计图要求选择导线。进(出)户的导线应使用橡胶绝缘导线，严禁使用塑料绝缘导线。(2) 相线、零线及保护地线的颜色应加以区分，用黄绿颜色的导线做保护地线，黑颜色导线做零线。项目专业技术负责人： 交底人： 接受人：*****建设工程质量监督总站监制穿线技术交底 鲁 DQ-004工程名称 *****基本工业园 1#厂房 施工单位 *****三公司 分项工程名称 电线、电缆穿管和线槽敷线 交底日期 4.2 穿带线(1) 穿带线的目的是检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。(2) 穿带线的方...
