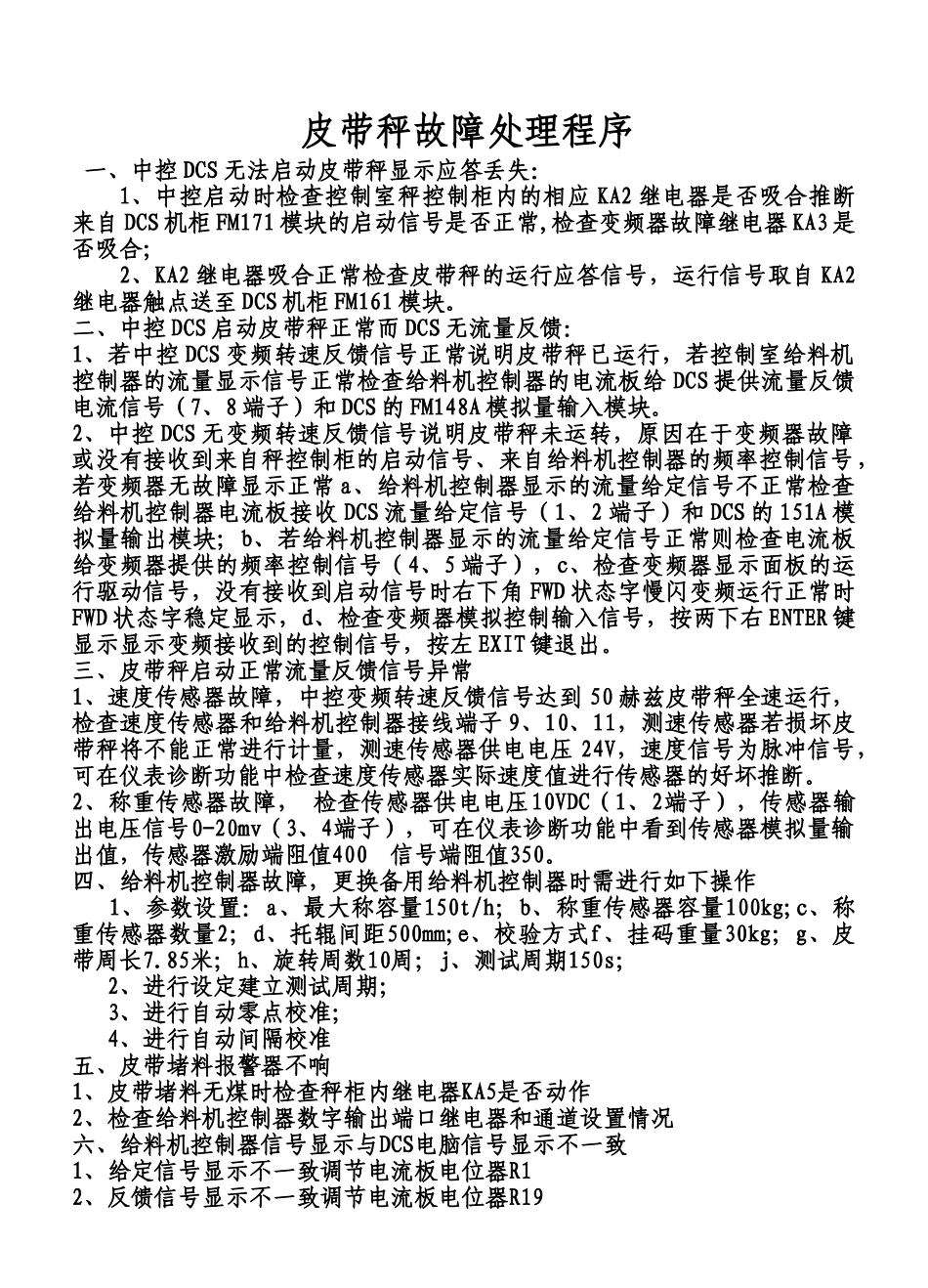

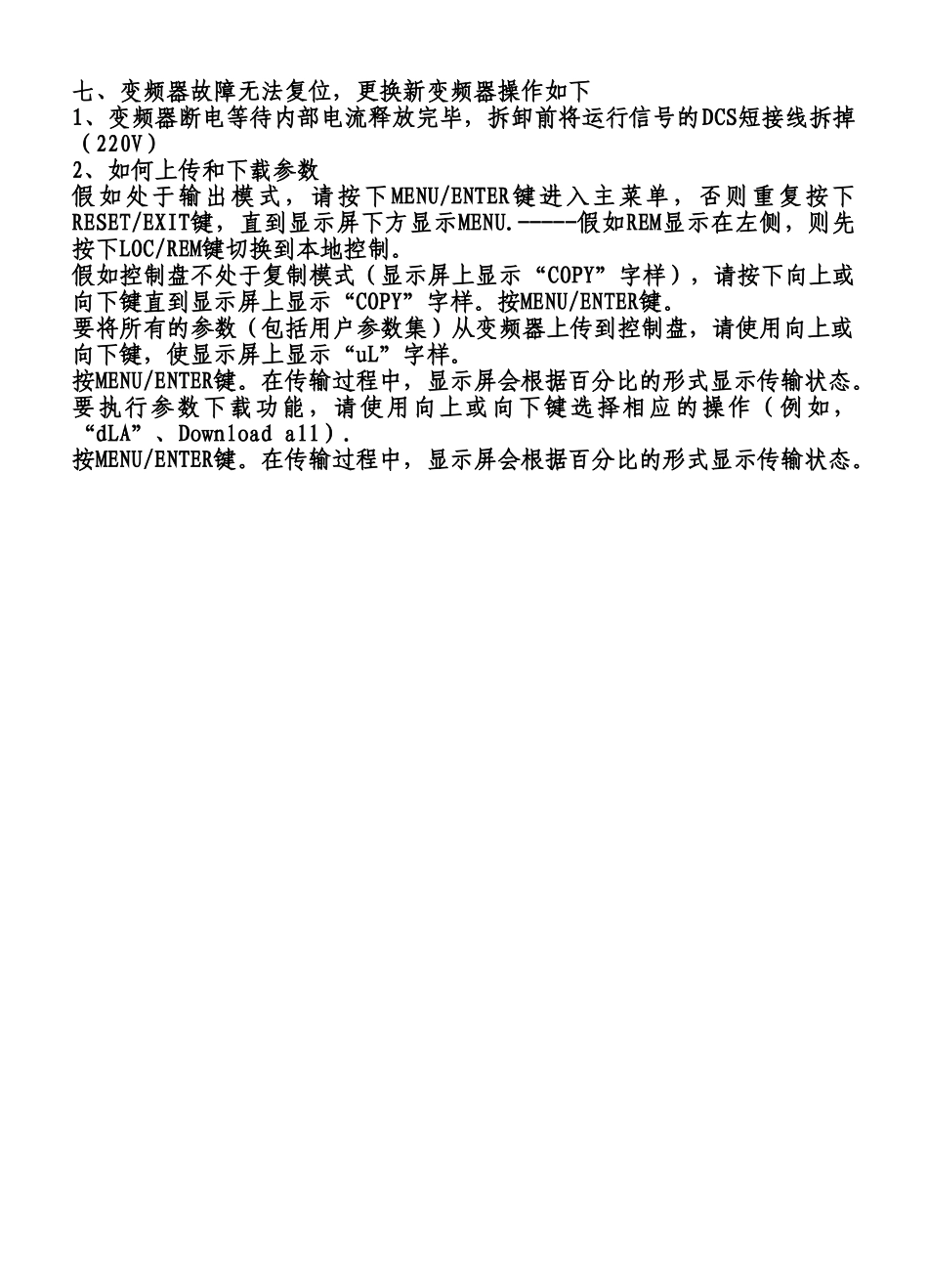

皮带秤故障处理程序 一、中控 DCS 无法启动皮带秤显示应答丢失：1、中控启动时检查控制室秤控制柜内的相应 KA2 继电器是否吸合推断来自 DCS 机柜 FM171 模块的启动信号是否正常,检查变频器故障继电器 KA3 是否吸合；2、KA2 继电器吸合正常检查皮带秤的运行应答信号，运行信号取自 KA2继电器触点送至 DCS 机柜 FM161 模块。二、中控 DCS 启动皮带秤正常而 DCS 无流量反馈：1、若中控 DCS 变频转速反馈信号正常说明皮带秤已运行，若控制室给料机控制器的流量显示信号正常检查给料机控制器的电流板给 DCS 提供流量反馈电流信号（7、8 端子）和 DCS 的 FM148A 模拟量输入模块。2、中控 DCS 无变频转速反馈信号说明皮带秤未运转，原因在于变频器故障或没有接收到来自秤控制柜的启动信号、来自给料机控制器的频率控制信号，若变频器无故障显示正常 a、给料机控制器显示的流量给定信号不正常检查给料机控制器电流板接收 DCS 流量给定信号（1、2 端子）和 DCS 的 151A 模拟量输出模块；b、若给料机控制器显示的流量给定信号正常则检查电流板给变频器提供的频率控制信号（4、5 端子），c、检查变频器显示面板的运行驱动信号，没有接收到启动信号时右下角 FWD 状态字慢闪变频运行正常时FWD 状态字稳定显示，d、检查变频器模拟控制输入信号，按两下右 ENTER 键显示显示变频接收到的控制信号，按左 EXIT 键退出。三、皮带秤启动正常流量反馈信号异常1、速度传感器故障，中控变频转速反馈信号达到 50 赫兹皮带秤全速运行，检查速度传感器和给料机控制器接线端子 9、10、11，测速传感器若损坏皮带秤将不能正常进行计量，测速传感器供电电压 24V，速度信号为脉冲信号，可在仪表诊断功能中检查速度传感器实际速度值进行传感器的好坏推断。2、称重传感器故障， 检查传感器供电电压10VDC（1、2端子），传感器输出电压信号0-20mv（3、4端子），可在仪表诊断功能中看到传感器模拟量输出值，传感器激励端阻值400 信号端阻值350。四、给料机控制器故障，更换备用给料机控制器时需进行如下操作 1、参数设置：a、最大称容量150t/h；b、称重传感器容量100kg;c、称重传感器数量2；d、托辊间距500mm;e、校验方式f、挂码重量30kg；g、皮带周长7.85米；h、旋转周数10周；j、测试周期150s； 2、进行设定建立测试周期； 3、进行自动零点校准； 4、进行自动间隔校准五、皮带堵料报警器不响1、皮带堵料无煤时检查秤柜内继...
