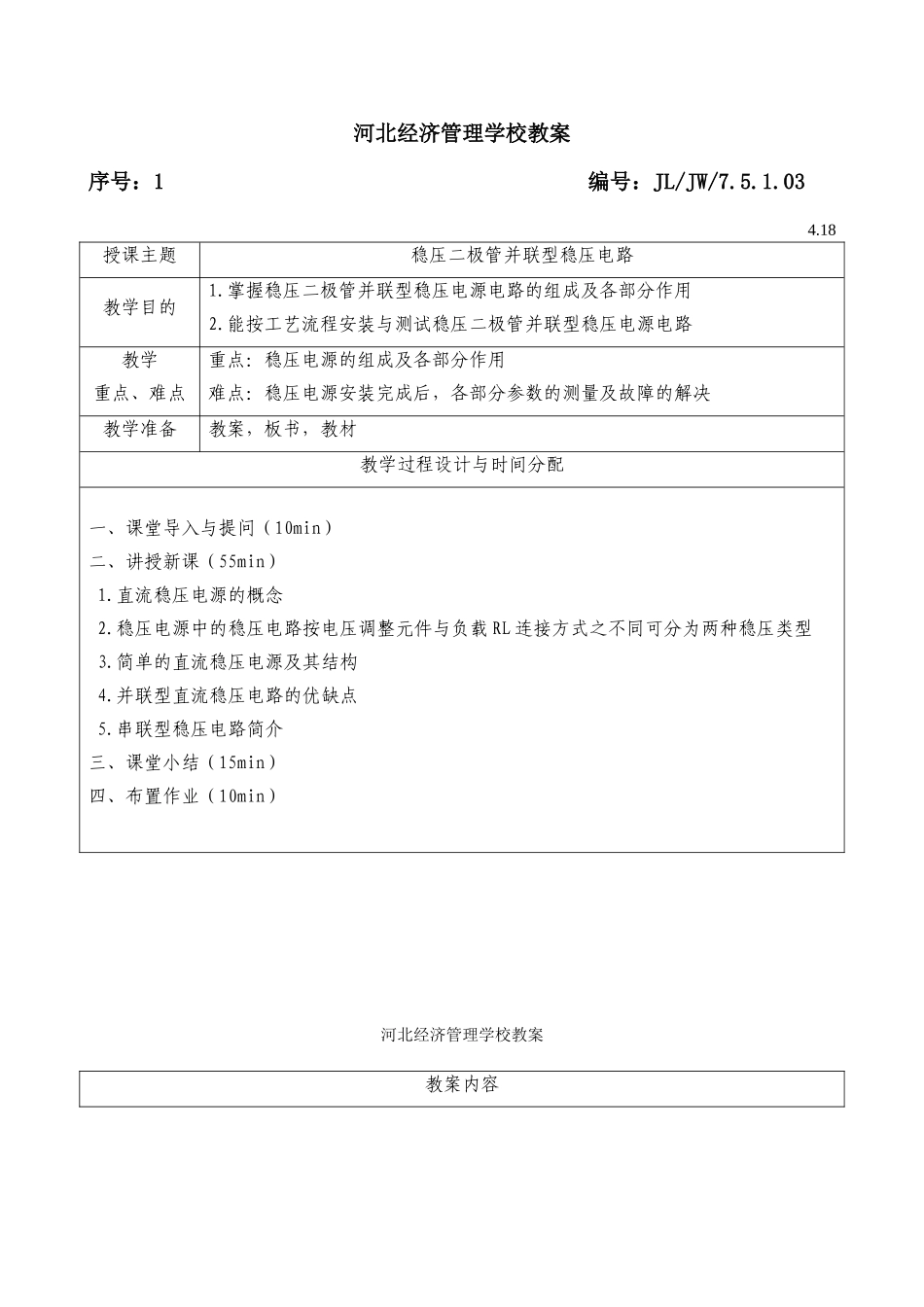

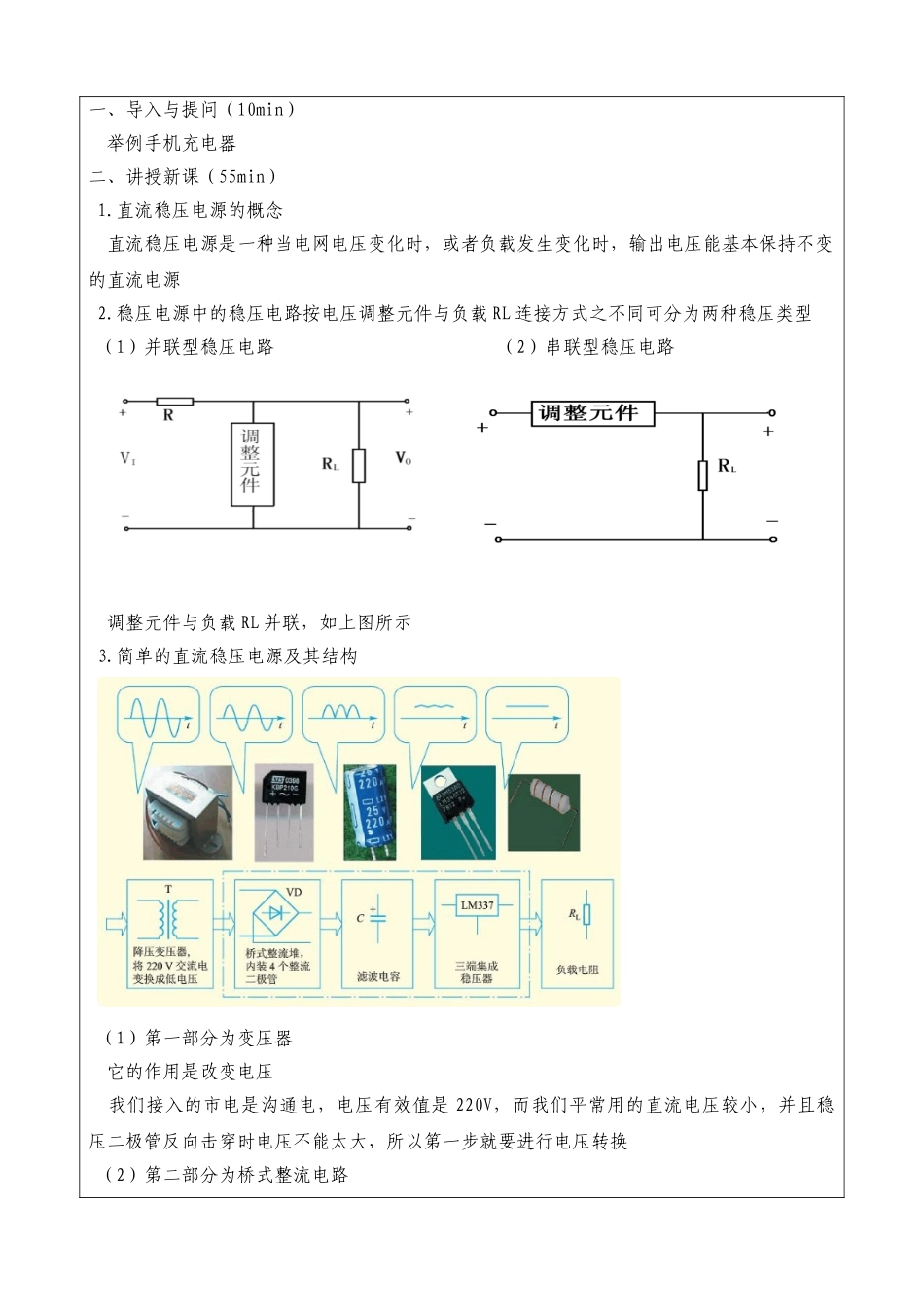

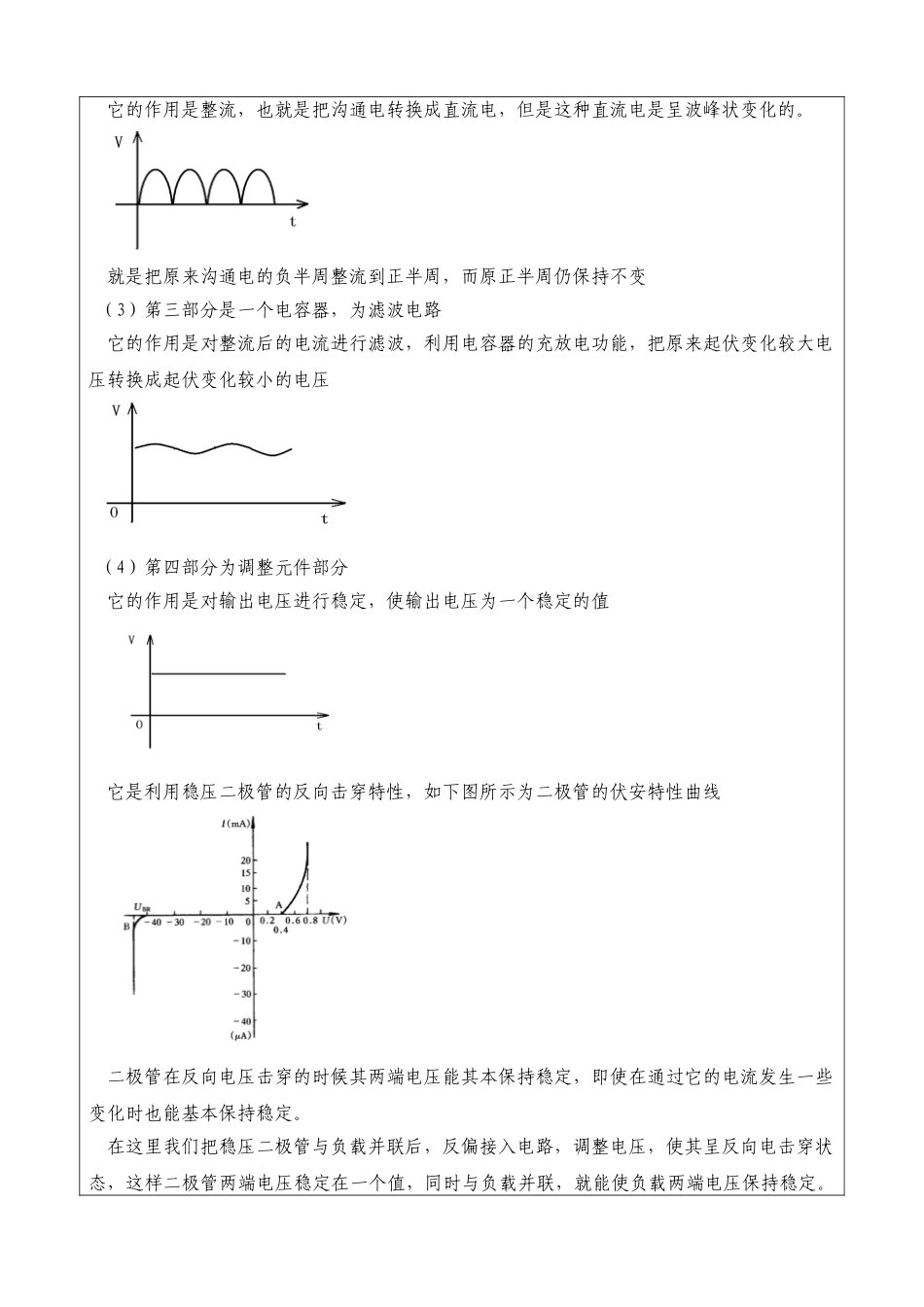

河北经济管理学校教案序号：1 编号：JL/JW/7.5.1.034.18授课主题稳压二极管并联型稳压电路教学目的1.掌握稳压二极管并联型稳压电源电路的组成及各部分作用2.能按工艺流程安装与测试稳压二极管并联型稳压电源电路教学重点、难点重点：稳压电源的组成及各部分作用 难点：稳压电源安装完成后，各部分参数的测量及故障的解决教学准备教案，板书，教材教学过程设计与时间分配一、课堂导入与提问（10min）二、讲授新课（55min） 1.直流稳压电源的概念 2.稳压电源中的稳压电路按电压调整元件与负载 RL 连接方式之不同可分为两种稳压类型 3.简单的直流稳压电源及其结构 4.并联型直流稳压电路的优缺点 5.串联型稳压电路简介三、课堂小结（15min）四、布置作业（10min）河北经济管理学校教案教案内容一、导入与提问（10min） 举例手机充电器二、讲授新课（55min） 1.直流稳压电源的概念 直流稳压电源是一种当电网电压变化时，或者负载发生变化时，输出电压能基本保持不变的直流电源 2.稳压电源中的稳压电路按电压调整元件与负载 RL 连接方式之不同可分为两种稳压类型 （1）并联型稳压电路 （2）串联型稳压电路调整元件与负载 RL 并联，如上图所示 3.简单的直流稳压电源及其结构 （1）第一部分为变压器 它的作用是改变电压 我们接入的市电是沟通电，电压有效值是 220V，而我们平常用的直流电压较小，并且稳压二极管反向击穿时电压不能太大，所以第一步就要进行电压转换 （2）第二部分为桥式整流电路 它的作用是整流，也就是把沟通电转换成直流电，但是这种直流电是呈波峰状变化的。 就是把原来沟通电的负半周整流到正半周，而原正半周仍保持不变 （3）第三部分是一个电容器，为滤波电路 它的作用是对整流后的电流进行滤波，利用电容器的充放电功能，把原来起伏变化较大电压转换成起伏变化较小的电压 （4）第四部分为调整元件部分 它的作用是对输出电压进行稳定，使输出电压为一个稳定的值 它是利用稳压二极管的反向击穿特性，如下图所示为二极管的伏安特性曲线 二极管在反向电压击穿的时候其两端电压能其本保持稳定，即使在通过它的电流发生一些变化时也能基本保持稳定。 在这里我们把稳压二极管与负载并联后，反偏接入电路，调整电压，使其呈反向电击穿状态，这样二极管两端电压稳定在一个值，同时与负载并联，就能使负载两端电压保持稳定。即使电网电压发生改变，或者负载发生改变，也都能基本保持输出电压的稳定 4.并联...
