高三物理复习能力提升 第10章 实验11 测定金属的电阻率VIP免费

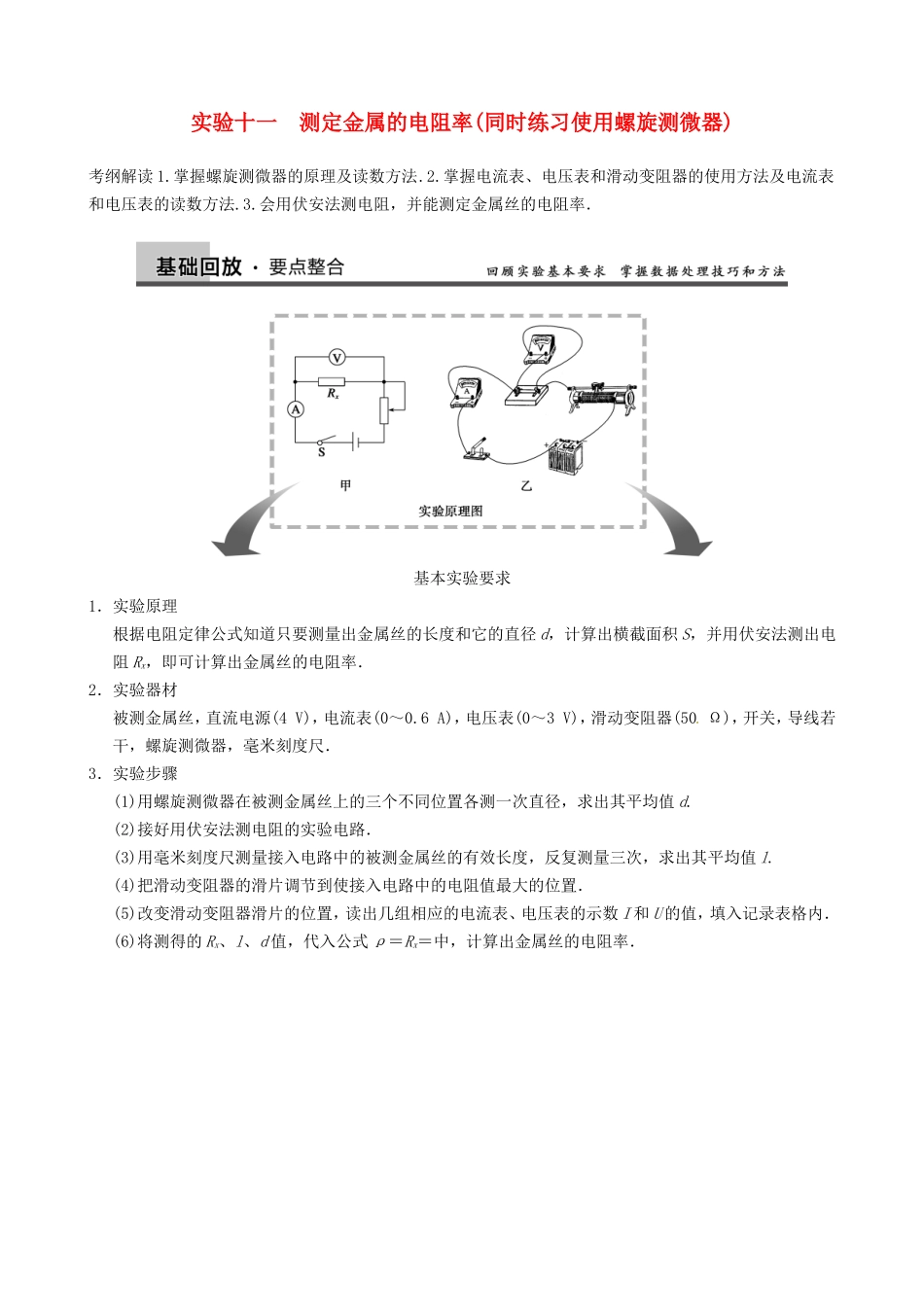

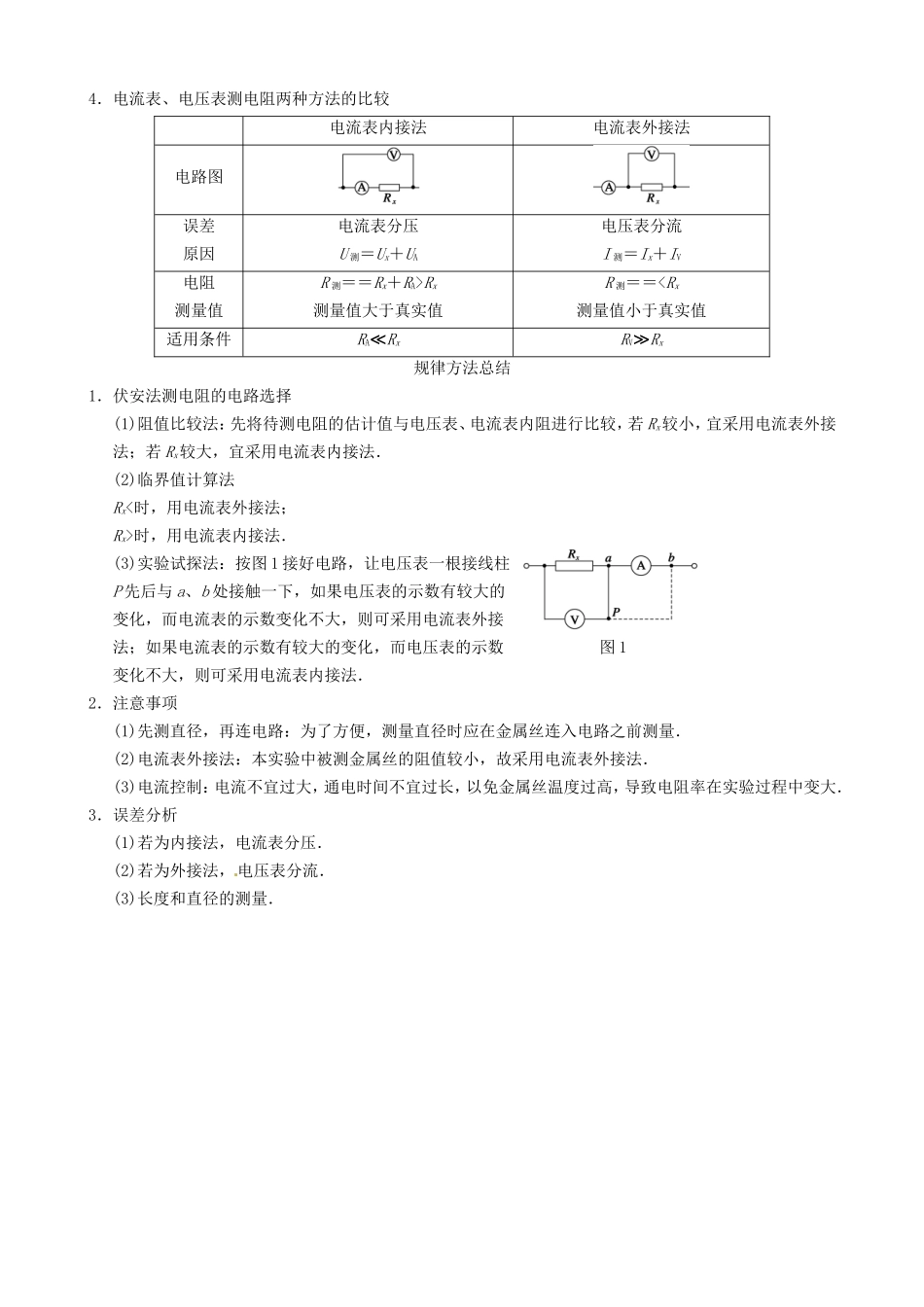

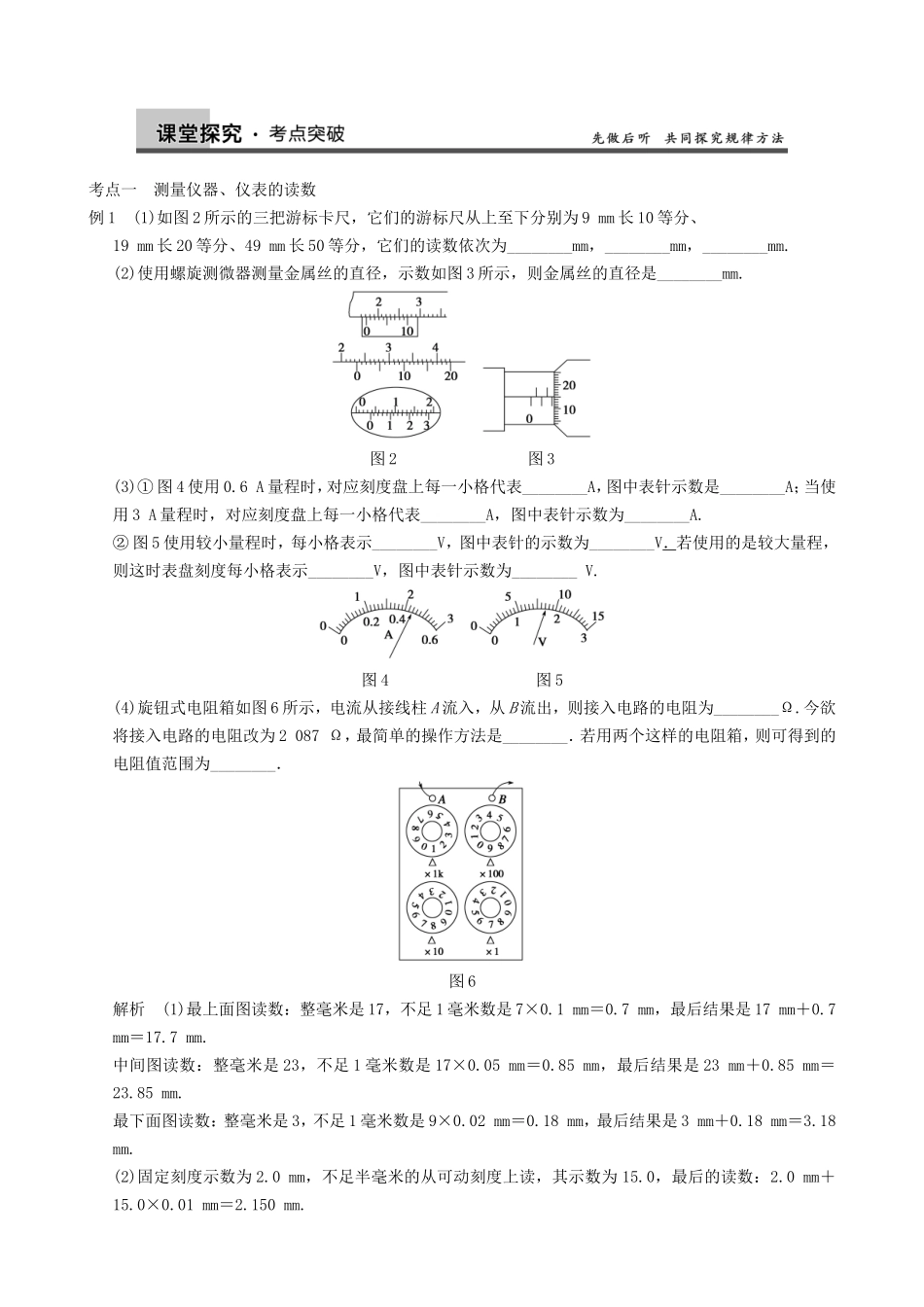

实验十一测定金属的电阻率(同时练习使用螺旋测微器)考纲解读1.掌握螺旋测微器的原理及读数方法.2.掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法.3.会用伏安法测电阻，并能测定金属丝的电阻率．基本实验要求1．实验原理根据电阻定律公式知道只要测量出金属丝的长度和它的直径d，计算出横截面积S，并用伏安法测出电阻Rx，即可计算出金属丝的电阻率．2．实验器材被测金属丝，直流电源(4V)，电流表(0～0.6A)，电压表(0～3V)，滑动变阻器(50Ω)，开关，导线若干，螺旋测微器，毫米刻度尺．3．实验步骤(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d.(2)接好用伏安法测电阻的实验电路．(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值l.(4)把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置．(5)改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内．(6)将测得的Rx、l、d值，代入公式ρ＝Rx＝中，计算出金属丝的电阻率．4．电流表、电压表测电阻两种方法的比较电流表内接法电流表外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA>Rx测量值大于真实值R测＝＝时，用电流表内接法．(3)实验试探法：按图1接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数图1变化不大，则可采用电流表内接法．2．注意事项(1)先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量．(2)电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法．(3)电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大．3．误差分析(1)若为内接法，电流表分压．(2)若为外接法，电压表分流．(3)长度和直径的测量．考点一测量仪器、仪表的读数例1(1)如图2所示的三把游标卡尺，它们的游标尺从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为________mm，________mm，________mm.(2)使用螺旋测微器测量金属丝的直径，示数如图3所示，则金属丝的直径是________mm.图2图3(3)①图4使用0.6A量程时，对应刻度盘上每一小格代表________A，图中表针示数是________A；当使用3A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A.②图5使用较小量程时，每小格表示________V，图中表针的示数为________V．若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针示数为________V.图4图5(4)旋钮式电阻箱如图6所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________Ω.今欲将接入电路的电阻改为2087Ω，最简单的操作方法是________．若用两个这样的电阻箱，则可得到的电阻值范围为________．图6解析(1)最上面图读数：整毫米是17，不足1毫米数是7×0.1mm＝0.7mm，最后结果是17mm＋0.7mm＝17.7mm.中间图读数：整毫米是23，不足1毫米数是17×0.05mm＝0.85mm，最后结果是23mm＋0.85mm＝23.85mm.最下面图读数：整毫米是3，不足1毫米数是9×0.02mm＝0.18mm，最后结果是3mm＋0.18mm＝3.18mm.(2)固定刻度示数为2.0mm，不足半毫米的从可动刻度上读，其示数为15.0，最后的读数：2.0mm＋15.0×0.01mm＝2.150mm.(3)①使用0.6A量程时，刻度盘上的每一小格为0.02A，表针示数为0.44A；当使用3A量程时，每一小格为0.1A，表针示数为2.20A.②电压表使用3V量程时，每小格表示0.1V，表针示数为1.70V；使用15V量程时，每小格为0.5V，表针示数为8.5V.(4)电阻为1987Ω.最简单的操作方法是将“×1k”旋钮调到2，再将“×100”旋钮调到0.每个电阻箱的最大阻值是9999Ω，...
