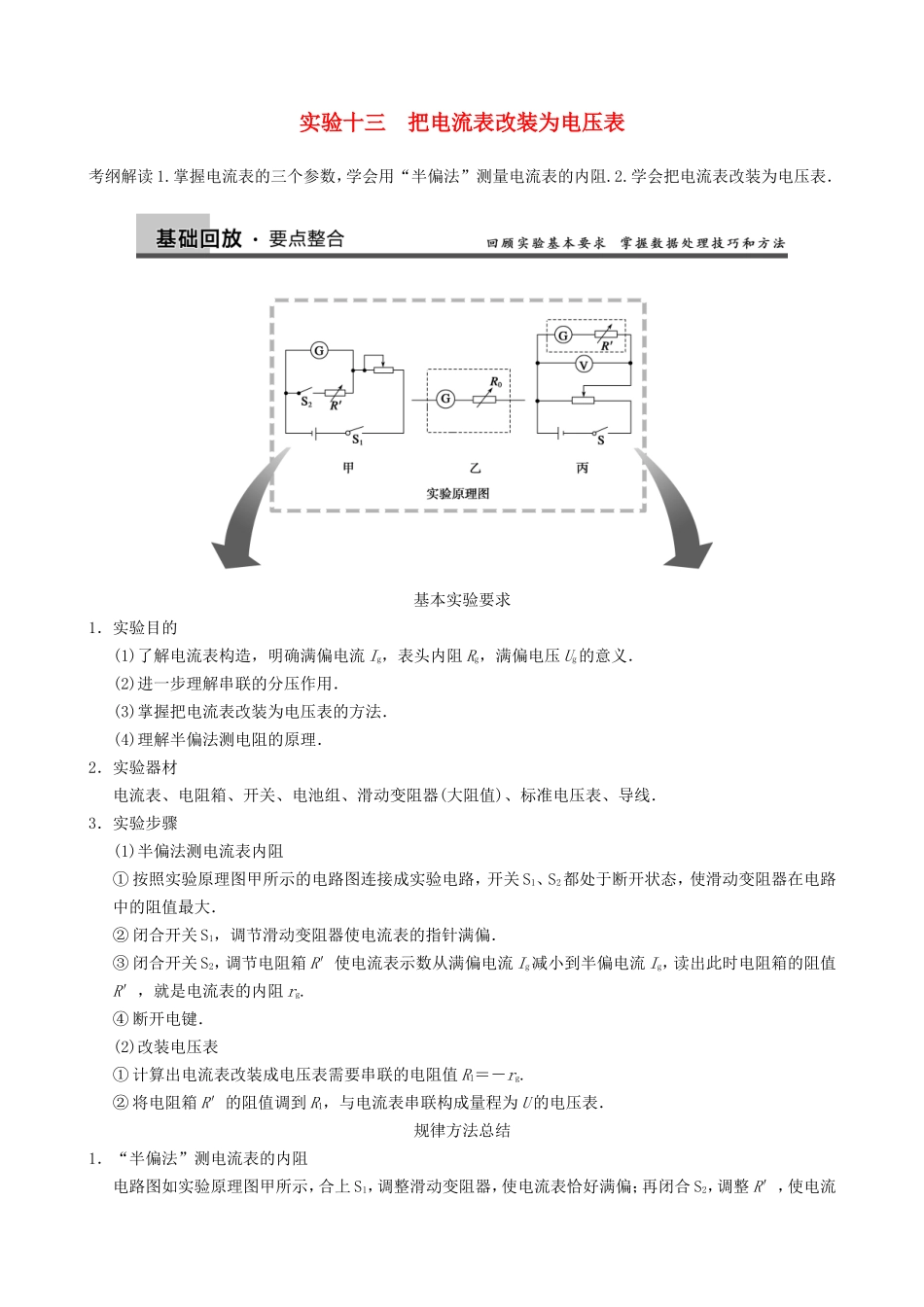

实验十三把电流表改装为电压表考纲解读1.掌握电流表的三个参数，学会用“半偏法”测量电流表的内阻.2.学会把电流表改装为电压表．基本实验要求1．实验目的(1)了解电流表构造，明确满偏电流Ig，表头内阻Rg，满偏电压Ug的意义．(2)进一步理解串联的分压作用．(3)掌握把电流表改装为电压表的方法．(4)理解半偏法测电阻的原理．2．实验器材电流表、电阻箱、开关、电池组、滑动变阻器(大阻值)、标准电压表、导线．3．实验步骤(1)半偏法测电流表内阻①按照实验原理图甲所示的电路图连接成实验电路，开关S1、S2都处于断开状态，使滑动变阻器在电路中的阻值最大．②闭合开关S1，调节滑动变阻器使电流表的指针满偏．③闭合开关S2，调节电阻箱R′使电流表示数从满偏电流Ig减小到半偏电流Ig，读出此时电阻箱的阻值R′，就是电流表的内阻rg.④断开电键．(2)改装电压表①计算出电流表改装成电压表需要串联的电阻值R1＝－rg.②将电阻箱R′的阻值调到R1，与电流表串联构成量程为U的电压表．规律方法总结1．“半偏法”测电流表的内阻电路图如实验原理图甲所示，合上S1，调整滑动变阻器，使电流表恰好满偏；再闭合S2，调整R′，使电流表恰好半偏．当R≫R′时，rg＝R′.2．电流表改装为电压表，根据串联电阻分压的原理可知，把电流表串联一个电阻R组成电压表，二者承受的最大电压(改装后量程)U＝Ig(rg＋R)，或U＝Ug＋IgR.其阻值为：R0＝.其原理如实验原理图乙所示．3．校表(1)按如实验原理图丙所示的电路图连接电路，与标准电压表进行核对．改变滑动变阻器的滑片位置，使○V的示数分别为0、、、、U，并核对改装的电压表的示数是否正确．(2)R表＝nrg，其中n为＝，所以nrg＝＝R表．4．误差分析(1)在用半偏法测表头内阻的过程中，当闭合开关S2后，由于R′与电流表并联．R并Ig，导致流过电阻箱的电流IR′＝>Ig.因为IgRg＝IR′R′，所以R′
