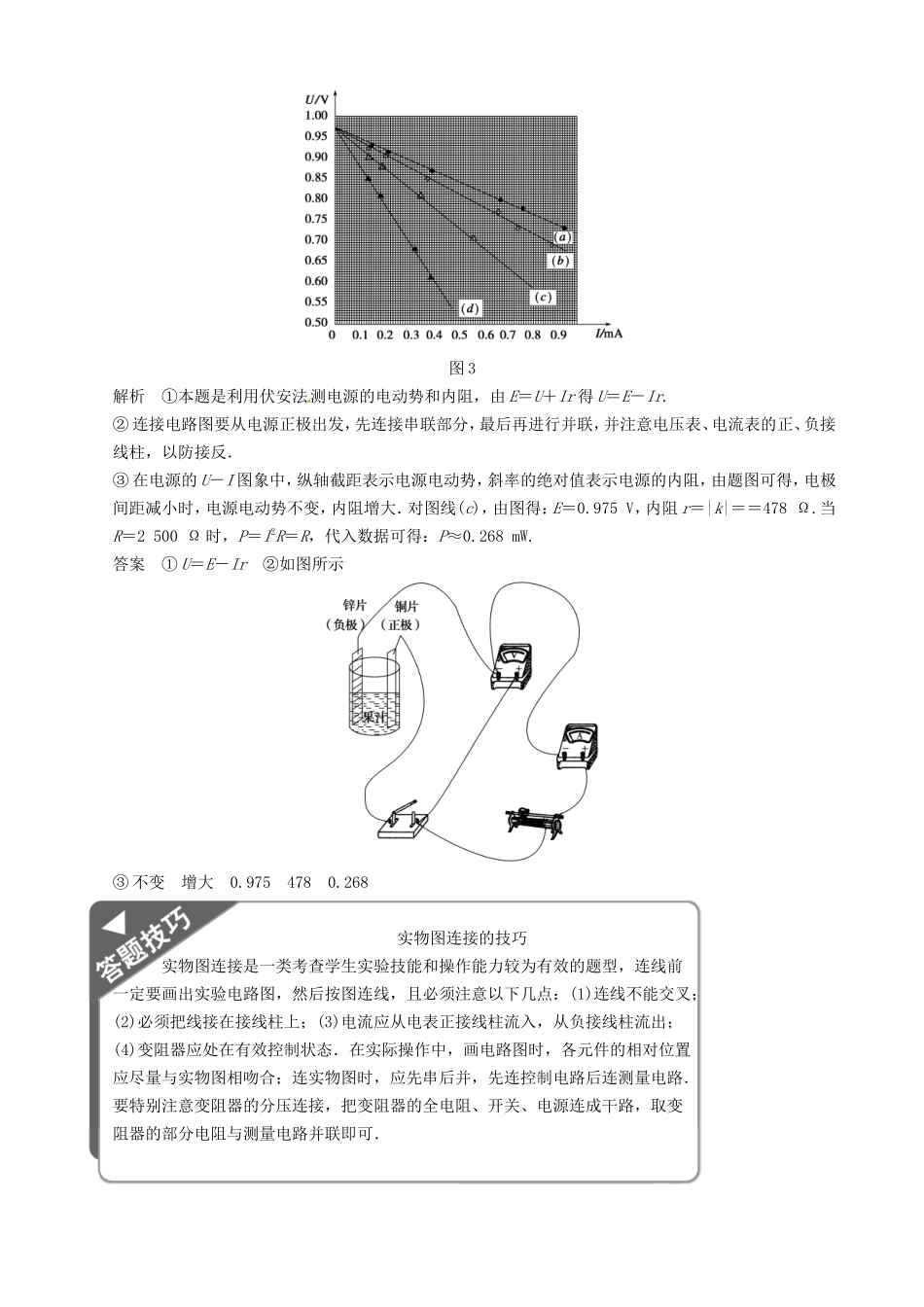

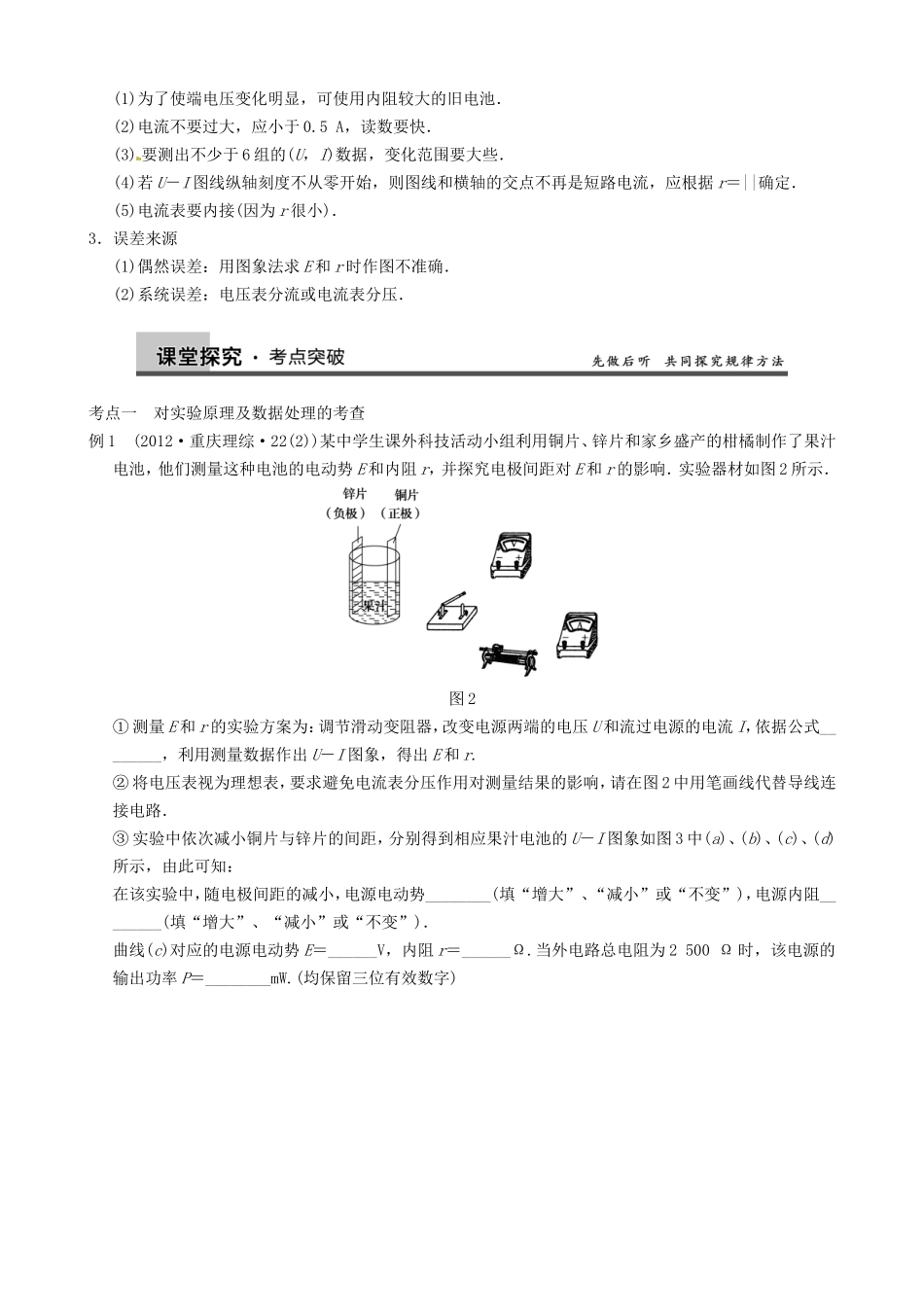

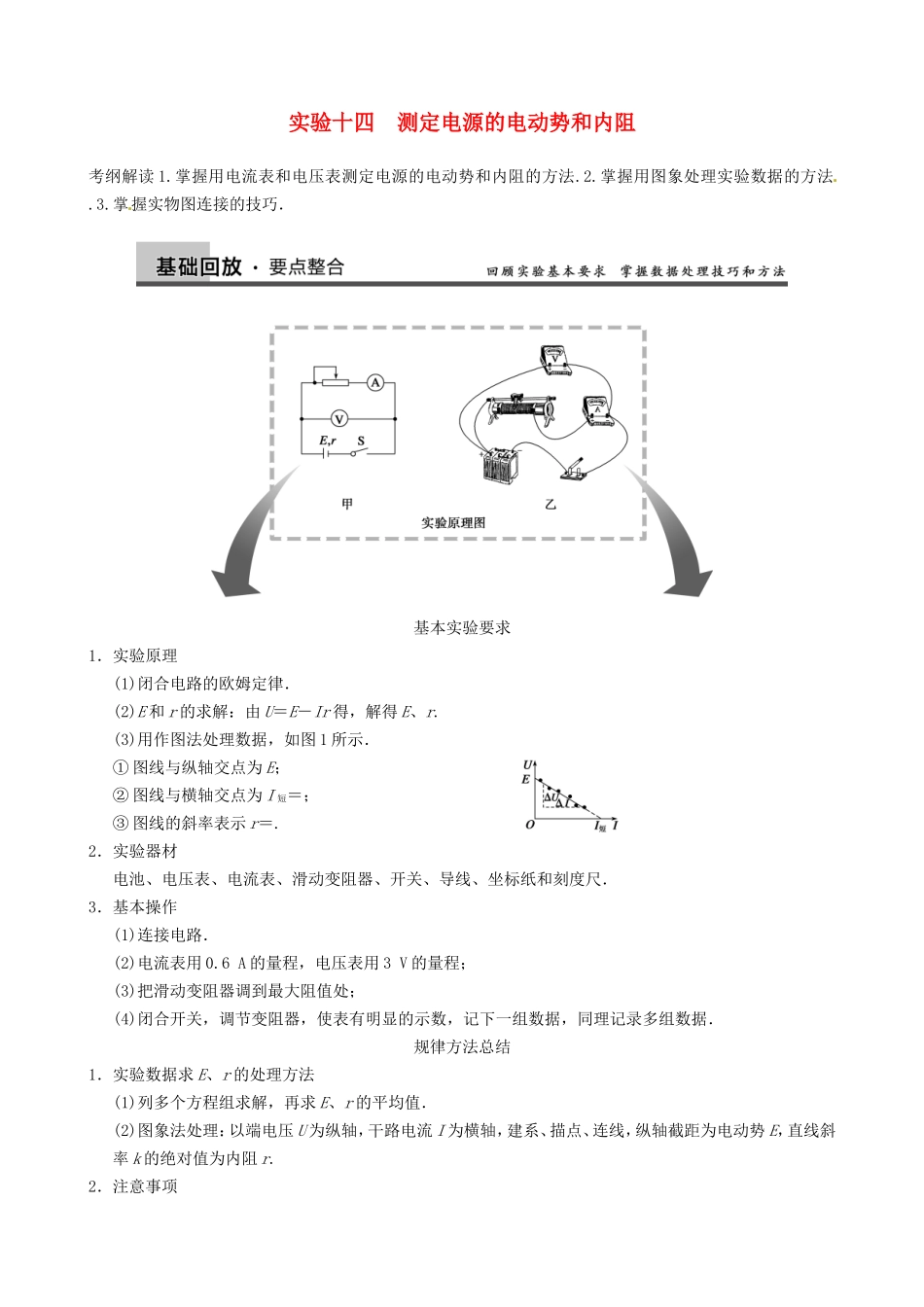

实验十四测定电源的电动势和内阻考纲解读1.掌握用电流表和电压表测定电源的电动势和内阻的方法.2.掌握用图象处理实验数据的方法.3.掌握实物图连接的技巧．基本实验要求1．实验原理(1)闭合电路的欧姆定律．(2)E和r的求解：由U＝E－Ir得，解得E、r.(3)用作图法处理数据，如图1所示．①图线与纵轴交点为E；②图线与横轴交点为I短＝；图1③图线的斜率表示r＝.2．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．3．基本操作(1)连接电路．(2)电流表用0.6A的量程，电压表用3V的量程；(3)把滑动变阻器调到最大阻值处；(4)闭合开关，调节变阻器，使表有明显的示数，记下一组数据，同理记录多组数据．规律方法总结1．实验数据求E、r的处理方法(1)列多个方程组求解，再求E、r的平均值．(2)图象法处理：以端电压U为纵轴，干路电流I为横轴，建系、描点、连线，纵轴截距为电动势E，直线斜率k的绝对值为内阻r.2．注意事项(1)为了使端电压变化明显，可使用内阻较大的旧电池．(2)电流不要过大，应小于0.5A，读数要快．(3)要测出不少于6组的(U，I)数据，变化范围要大些．(4)若U－I图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，应根据r＝||确定．(5)电流表要内接(因为r很小)．3．误差来源(1)偶然误差：用图象法求E和r时作图不准确．(2)系统误差：电压表分流或电流表分压．考点一对实验原理及数据处理的考查例1(2012·重庆理综·22(2))某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘制作了果汁电池，他们测量这种电池的电动势E和内阻r，并探究电极间距对E和r的影响．实验器材如图2所示．图2①测量E和r的实验方案为：调节滑动变阻器，改变电源两端的电压U和流过电源的电流I，依据公式________，利用测量数据作出U－I图象，得出E和r.②将电压表视为理想表，要求避免电流表分压作用对测量结果的影响，请在图2中用笔画线代替导线连接电路．③实验中依次减小铜片与锌片的间距，分别得到相应果汁电池的U－I图象如图3中(a)、(b)、(c)、(d)所示，由此可知：在该实验中，随电极间距的减小，电源电动势________(填“增大”、“减小”或“不变”)，电源内阻________(填“增大”、“减小”或“不变”)．曲线(c)对应的电源电动势E＝______V，内阻r＝______Ω.当外电路总电阻为2500Ω时，该电源的输出功率P＝________mW.(均保留三位有效数字)图3解析①本题是利用伏安法测电源的电动势和内阻，由E＝U＋Ir得U＝E－Ir.②连接电路图要从电源正极出发，先连接串联部分，最后再进行并联，并注意电压表、电流表的正、负接线柱，以防接反．③在电源的U－I图象中，纵轴截距表示电源电动势，斜率的绝对值表示电源的内阻，由题图可得，电极间距减小时，电源电动势不变，内阻增大．对图线(c)，由图得：E＝0.975V，内阻r＝|k|＝＝478Ω.当R＝2500Ω时，P＝I2R＝R，代入数据可得：P≈0.268mW.答案①U＝E－Ir②如图所示③不变增大0.9754780.268实物图连接的技巧实物图连接是一类考查学生实验技能和操作能力较为有效的题型，连线前一定要画出实验电路图，然后按图连线，且必须注意以下几点：(1)连线不能交叉；(2)必须把线接在接线柱上；(3)电流应从电表正接线柱流入，从负接线柱流出；(4)变阻器应处在有效控制状态．在实际操作中，画电路图时，各元件的相对位置应尽量与实物图相吻合；连实物图时，应先串后并，先连控制电路后连测量电路．要特别注意变阻器的分压连接，把变阻器的全电阻、开关、电源连成干路，取变阻器的部分电阻与测量电路并联即可．考点二对实验故障的判断的考查例2在做测量一只蓄电池(电动势约为2.2V，内阻很小)的电动势和内阻的实验时，备有下列器材供选用：A．定值电阻(阻值已知为R1＝1Ω，额定功率约5W)B．定值电阻(阻值已知为R2＝10Ω，额定功率约10W)C．直流电流表(量程0～0.6A～3A，内阻不能忽略)D．直流电压表(量程0～3V～15V，内阻较大)E．滑动变阻器(阻值范围0～10Ω)F．滑动变阻器(阻值范围0～1000Ω)G．电键H．导线若干(1)为防止电源短路，用作保护电阻的定值电阻选用______(填“A”或“B”)；滑动变阻器选用________(填“E”或“F”)．(2)某同学将选...
