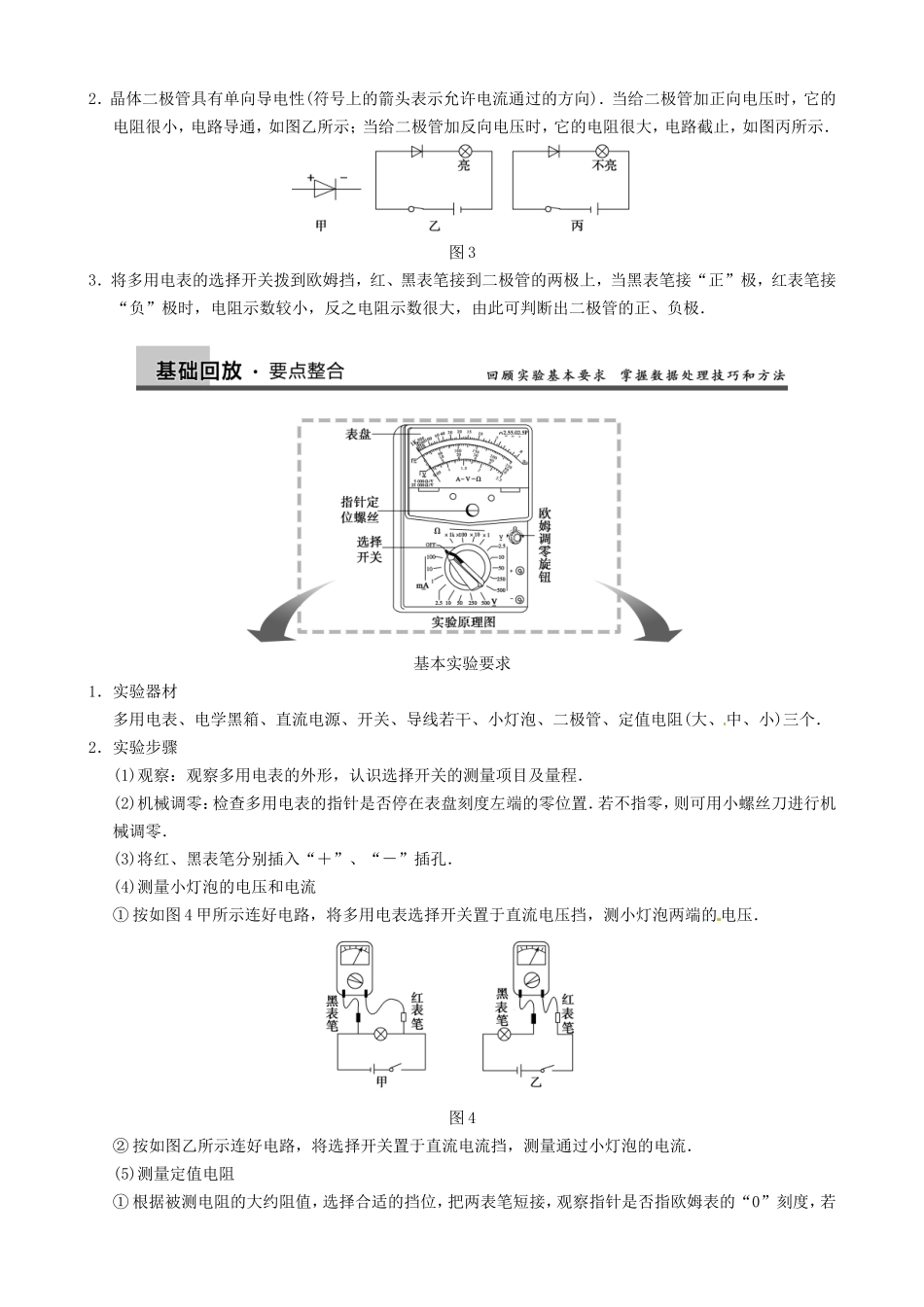

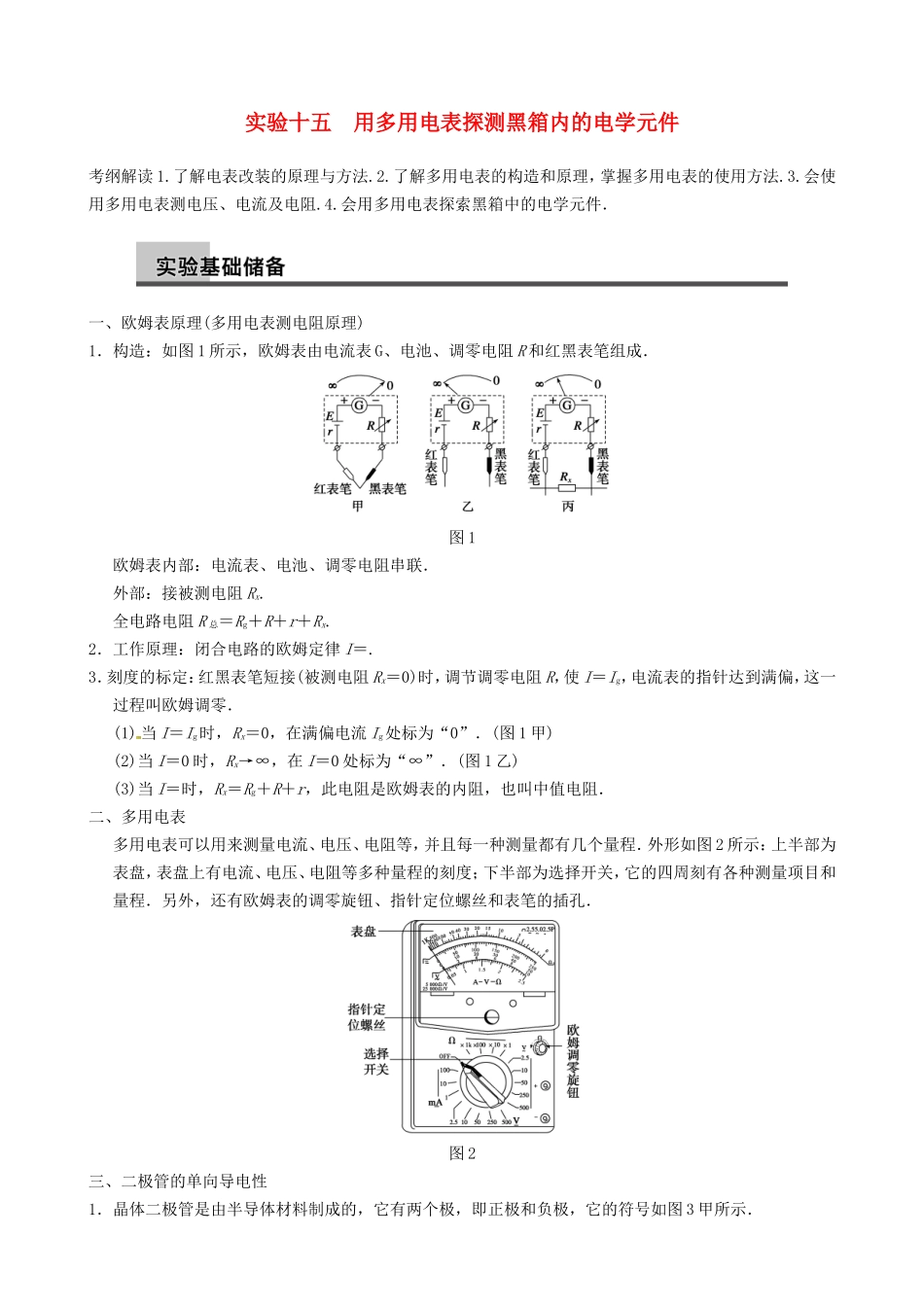

实验十五用多用电表探测黑箱内的电学元件考纲解读1.了解电表改装的原理与方法.2.了解多用电表的构造和原理，掌握多用电表的使用方法.3.会使用多用电表测电压、电流及电阻.4.会用多用电表探索黑箱中的电学元件．一、欧姆表原理(多用电表测电阻原理)1．构造：如图1所示，欧姆表由电流表G、电池、调零电阻R和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻Rx.全电路电阻R总＝Rg＋R＋r＋Rx.2．工作原理：闭合电路的欧姆定律I＝.3．刻度的标定：红黑表笔短接(被测电阻Rx＝0)时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I＝Ig时，Rx＝0，在满偏电流Ig处标为“0”．(图1甲)(2)当I＝0时，Rx→∞，在I＝0处标为“∞”．(图1乙)(3)当I＝时，Rx＝Rg＋R＋r，此电阻是欧姆表的内阻，也叫中值电阻．二、多用电表多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔．图2三、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图3甲所示．2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．图33．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．基本实验要求1．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．2．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程．(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”、“－”插孔．(4)测量小灯泡的电压和电流①按如图4甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．图4②按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(5)测量定值电阻①根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧姆表的“0”刻度，若不指欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．(6)探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大电容器欧姆挡指针先指向某一小阻值后逐渐增大到“∞”，且指针摆动越来越慢规律方法总结1．多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向应为“红入”，“黑出”．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出．2．多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种，且故障一般只有一处...
