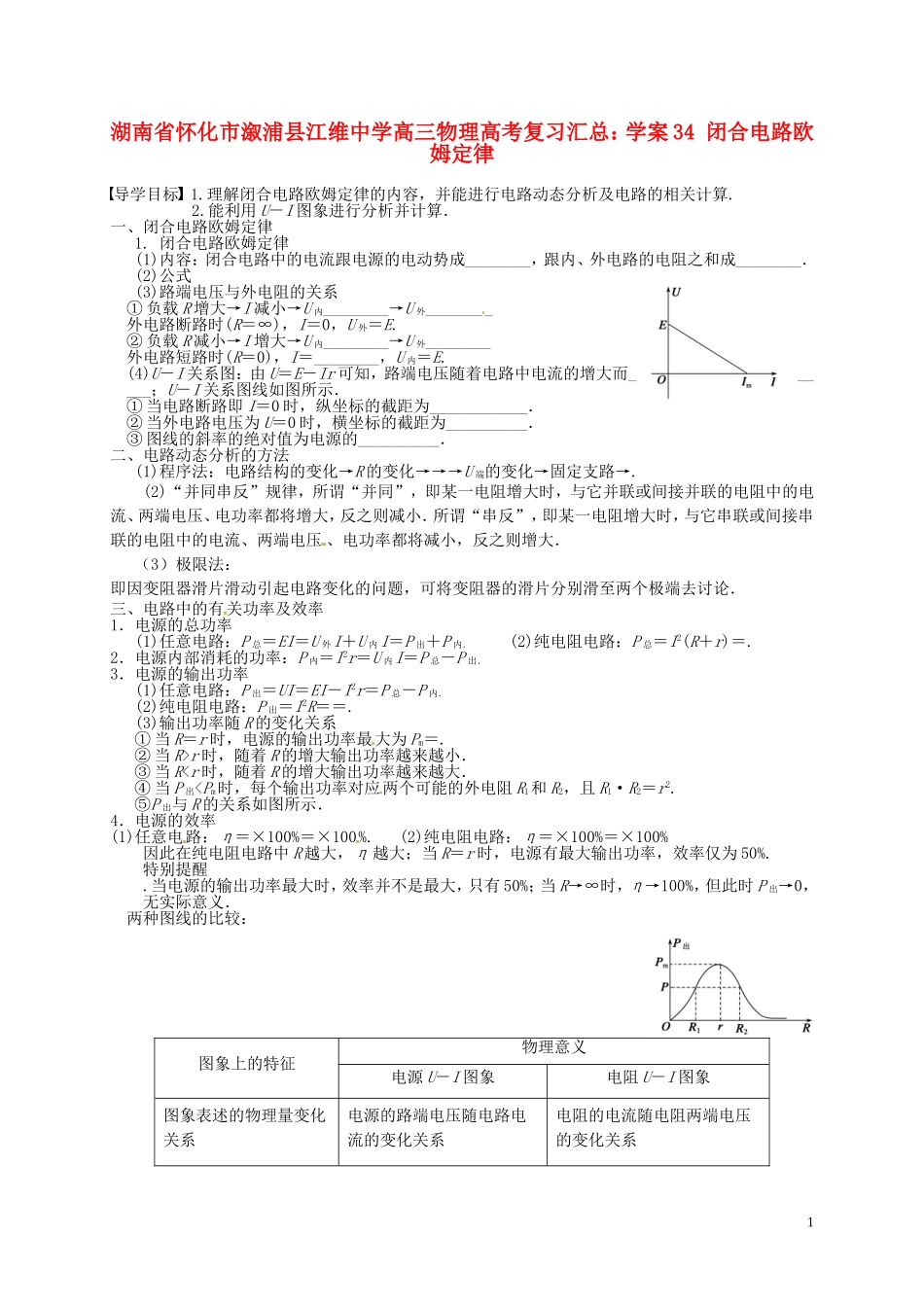

湖南省怀化市溆浦县江维中学高三物理 闭合电路欧姆定律复习学案_第1页
1/4

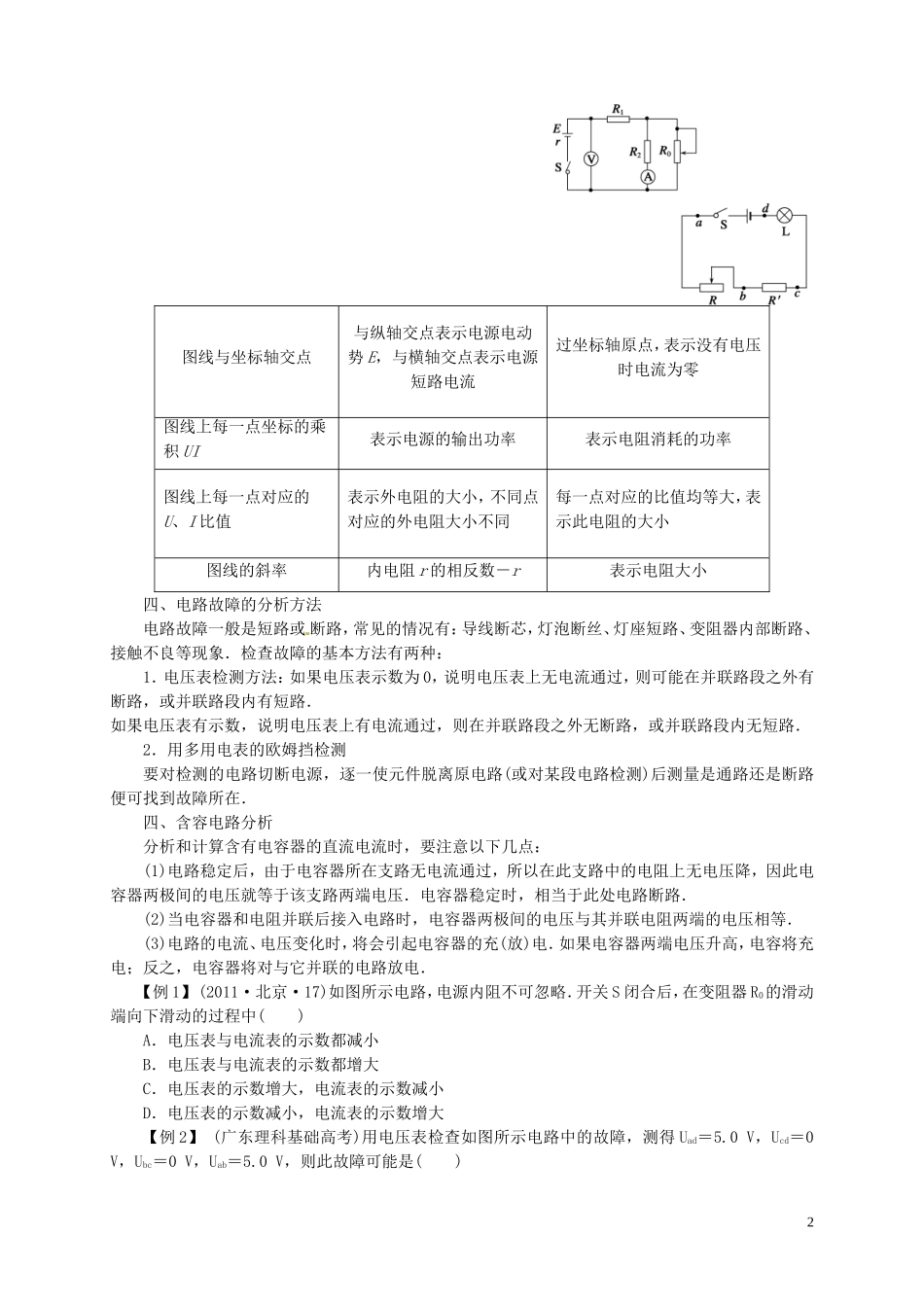

湖南省怀化市溆浦县江维中学高三物理 闭合电路欧姆定律复习学案_第2页
2/4

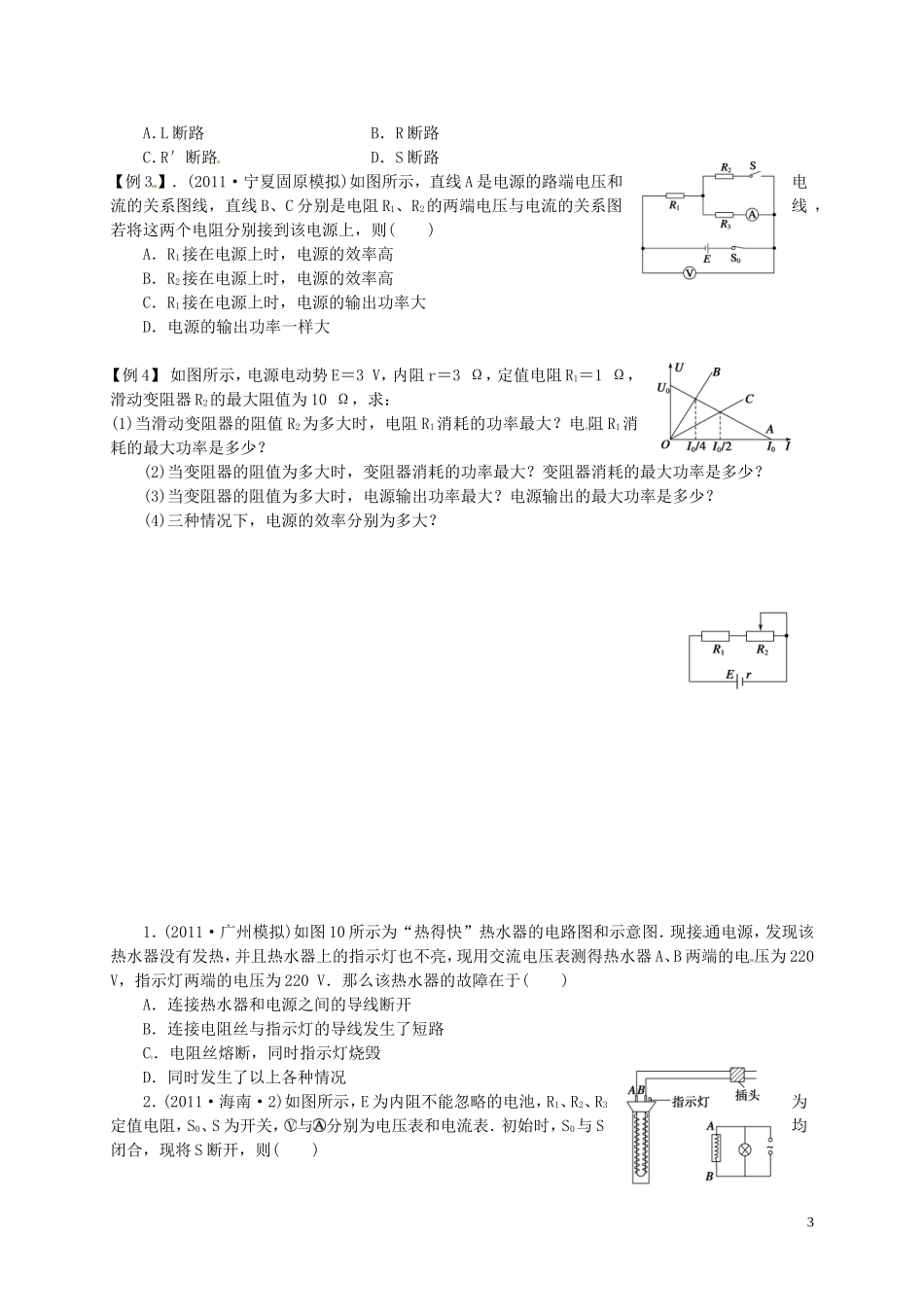

湖南省怀化市溆浦县江维中学高三物理 闭合电路欧姆定律复习学案_第3页
3/4
湖南省怀化市溆浦县江维中学高三物理高考复习汇总:学案 34 闭合电路欧姆定律导学目标 1.理解闭合电路欧姆定律的内容,并能进行电路动态分析及电路的相关计算. 2.能利用 U-I 图象进行分析并计算.一、闭合电路欧姆定律1. 闭合电路欧姆定律(1)内容:闭合电路中的电流跟电源的电动势成________,跟内、外电路的电阻之和成________.(2)公式(3)路端电压与外电阻的关系① 负载 R 增大→I 减小→U 内________→U 外________外电路断路时(R=∞),I=0,U 外=E.② 负载 R 减小→I 增大→U 内________→U 外________外电路短路时(R=0),I=________,U 内=E.(4)U-I 关系图:由 U=E-Ir 可知,路端电压随着电路中电流的增大而______;U-I 关系图线如图所示.① 当电路断路即 I=0 时,纵坐标的截距为____________.② 当外电路电压为 U=0 时,横坐标的截距为__________.③ 图线的斜率的绝对值为电源的__________.二、电路动态分析的方法(1)程序法:电路结构的变化→R 的变化→→→U 端的变化→固定支路→.(2)“并同串反”规律,所谓“并同”,即某一电阻增大时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大,反之则减小.所谓“串反”,即某一电阻增大时,与它串联或间接串联的电阻中的电流、两端电压 、电功率都将减小,反之则增大. (3)极限法:即因变阻器滑片滑动引起电路变化的问题,可将变阻器的滑片分别滑至两个极端去讨论.三、电路中的有关功率及效率1.电源的总功率(1)任意电路:P 总=EI=U 外I+U 内I=P 出+P 内. (2)纯电阻电路:P 总=I2(R+r)=.2.电源内部消耗的功率:P 内=I2r=U 内I=P 总-P 出.3.电源的输出功率(1)任意电路:P 出=UI=EI-I2r=P 总-P 内.(2)纯电阻电路:P 出=I2R==.(3)输出功率随 R 的变化关系① 当 R=r 时,电源的输出功率最大为 Pm=.② 当 R>r 时,随着 R 的增大输出功率越来越小.③ 当 R
