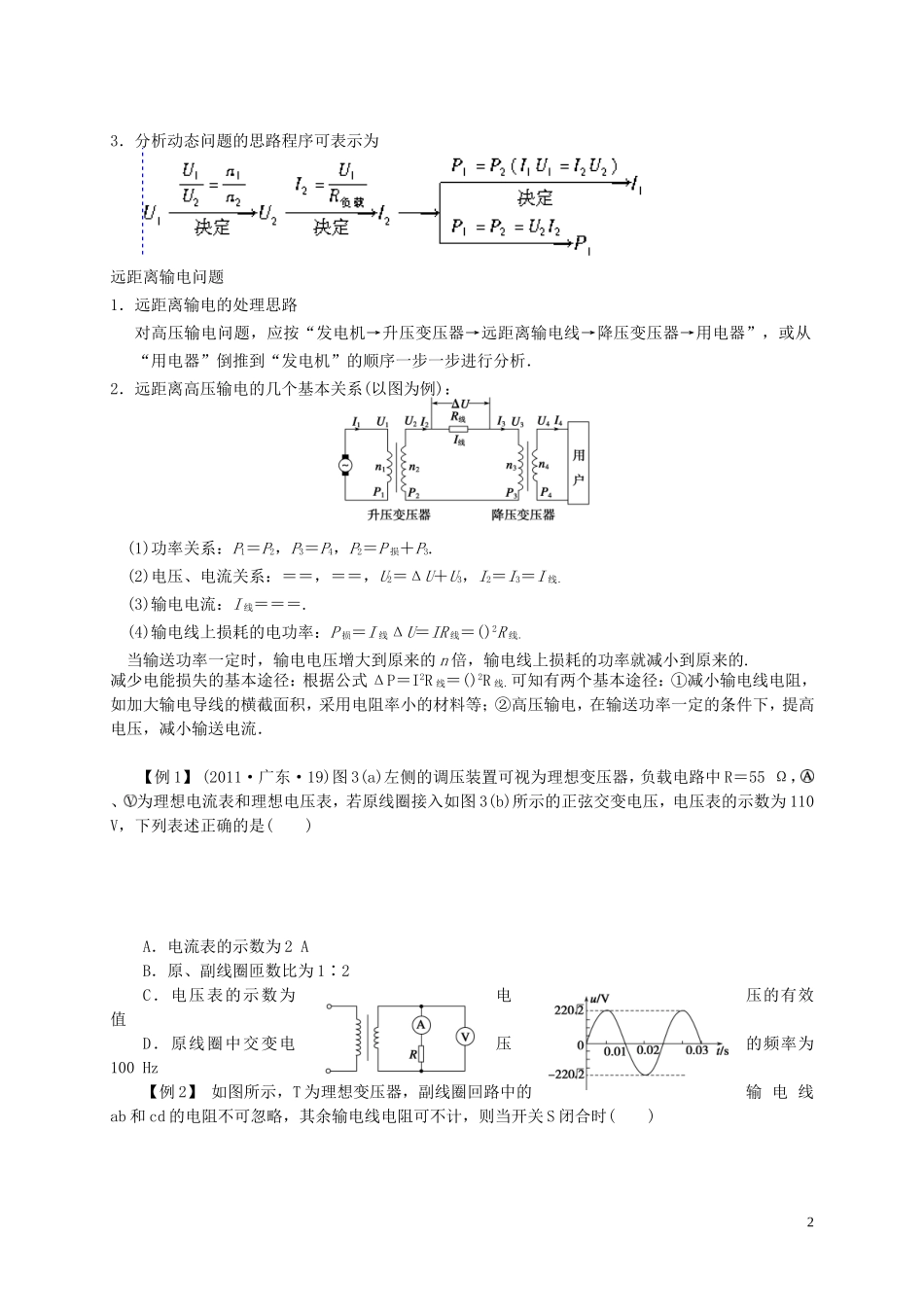

湖南省怀化市溆浦县江维中学高三物理高考复习汇总：学案 49 变压器电能的输送导学目标 1.理解变压器的原理，会用功率关系、电压比、电流比进行有关的计算. 2.能够对变压器进行动态分析.3.会分析计算远距离输电问题．[知识梳理]1．变压器的构造：变压器是由____________和绕在铁芯上的____________组成的． (1)原线圈：与交流电源连接的线圈，也叫________线圈． ( 2)副线圈：与________连接的线圈，也叫________线圈．2．变压器的原理：电流通过原线圈时在铁芯中激发磁场，由于电流的________、________在不断变化，铁芯中的磁场也在不断变化．变化的磁场在副线圈中产生________________，所以尽管两个线圈之间没有导线相连，副线圈也能够输出电流．____________是变压器工作的基础．3．理想变压器：没有____________的变压器，即________功率等于________功率．4．基本关系式 (1)功率关系：________. (2)电压关系：__________；有多个副线圈时，__________.(3)电流关系：只有一个副线圈时， 由 P 入＝P 出及 P＝UI 推出有多个副线圈时，U1I1＝________________.基本关系功率关系P 入＝P 出电压关系＝，与负载情况、副线圈个数的多少无关电流关系只有一个副线圈时，＝；多个副线圈时，由输入功率和输出功率相等确定电流关系频率关系原、副线圈中交流电的频率相等制约关系电压副线圈的电压 U2由原线圈的电压 U1和匝数比决定功率原线圈的输入功率 P1由副线圈的输出功率 P2决定电流原线圈的电流 I1由副线圈的电流 I2和匝数比决定理想变压器的动态分析1．匝数比不变的情况(如图 5 所示)(1)U1不变，根据＝，输入电压 U 1决定输出电压 U2，不论负载电阻 R 如何变化，U2不变．(2)当负载电阻发生变化时，I2变化，输出电流 I2决定输入电 流 I1，故 I1发生变化．(3)I2变化引起 P2变化，P1＝P2，故 P1发生变化．2．负载电阻不变的情况(如图 6 所示)(1)U1不变，发生变化，故 U2变化．(2)R 不变，U2变化，故 I2发生变化．(3)根据 P2＝，P2发生变化，再根据 P1＝P2，故 P1变化，P1＝U1I1，U1不变，故 I1发生变化．13．分析动态问题的思路程序可表示为远距离输电问题1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或从“用电器”倒推到“发电机”的顺序一步一步进行分析．2．远距离高压输电的几个基本关系(以图为例)：(1)功率关系：P1＝P2，P3＝P4，P2＝P...
