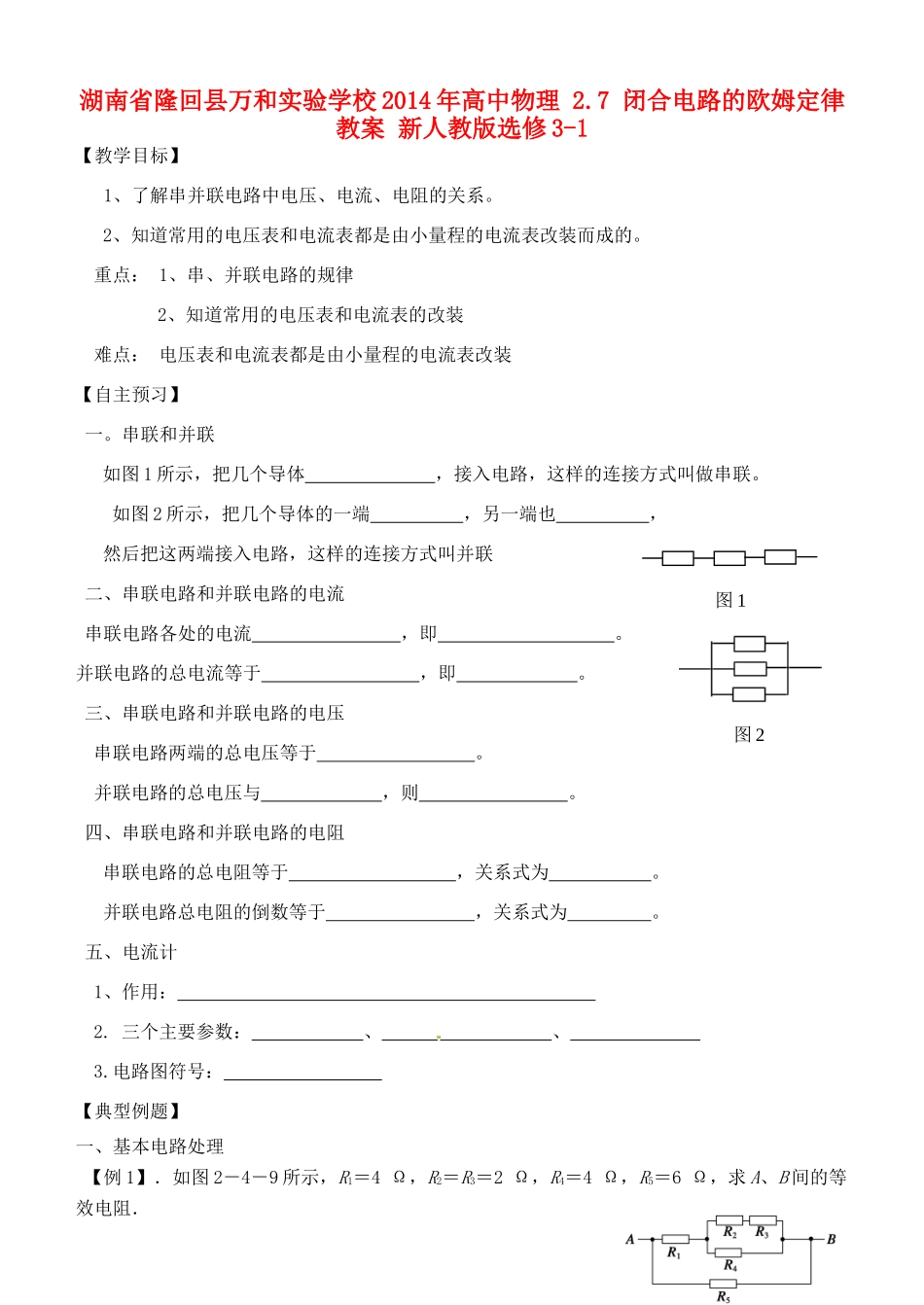

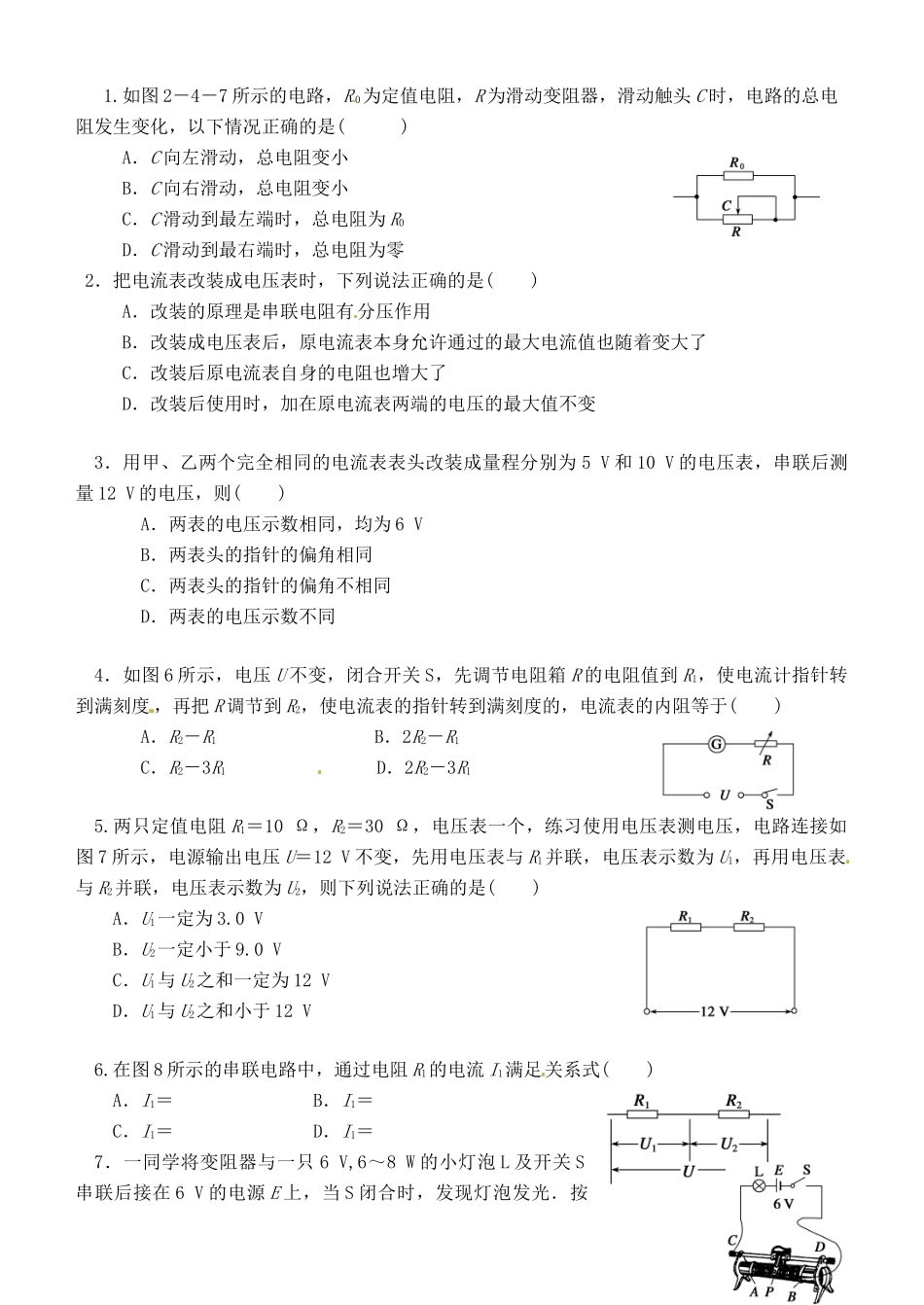

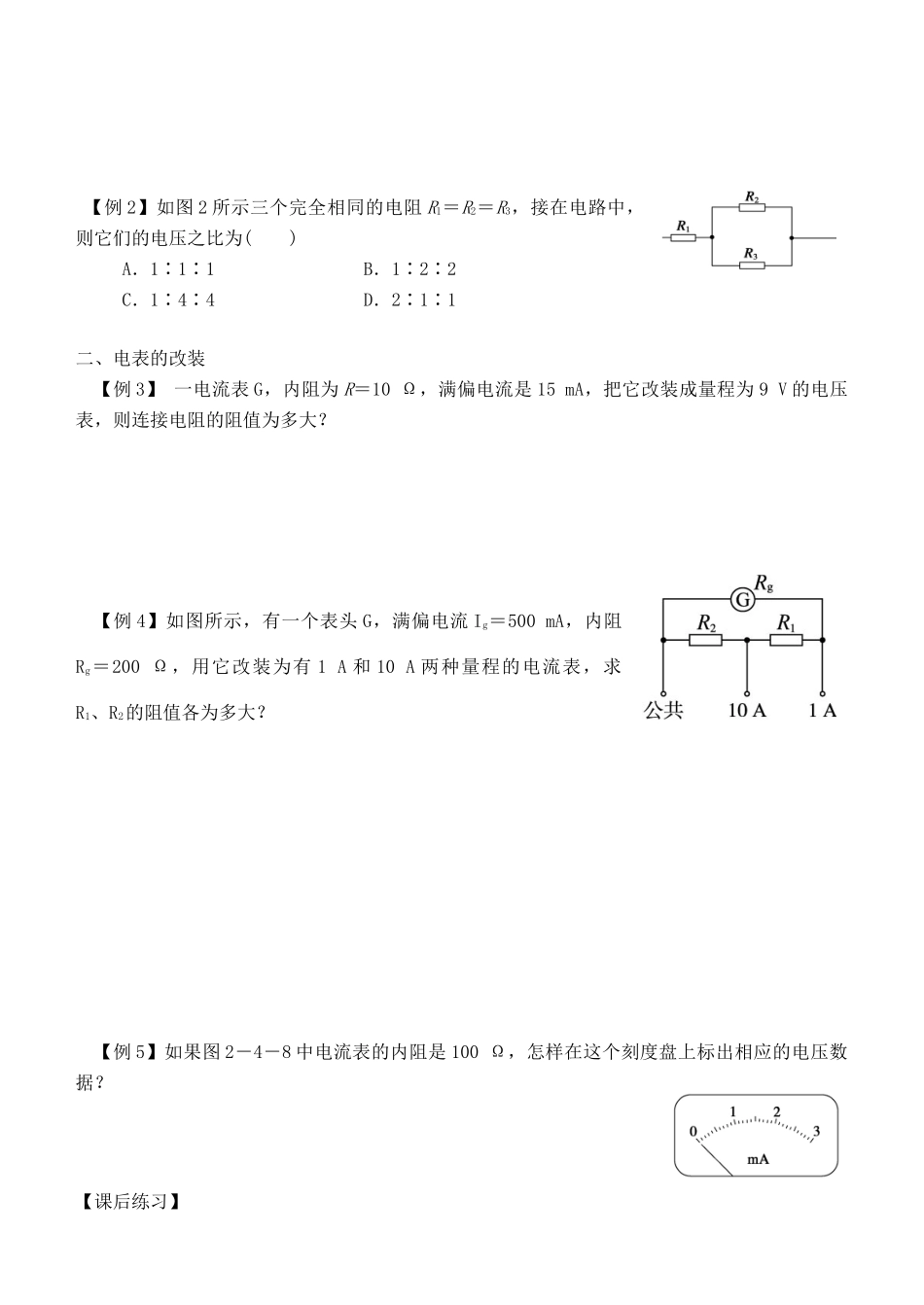

湖南省隆回县万和实验学校 2014 年高中物理 2.7 闭合电路的欧姆定律教案 新人教版选修 3-1【教学目标】 1、了解串并联电路中电压、电流、电阻的关系。2、知道常用的电压表和电流表都是由小量程的电流表改装而成的。重点： 1、串、并联电路的规律2、知道常用的电压表和电流表的改装难点： 电压表和电流表都是由小量程的电流表改装【自主预习】一。串联和并联如图 1 所示，把几个导体 ，接入电路，这样的连接方式叫做串联。如图 2 所示，把几个导体的一端 ，另一端也 ，然后把这两端接入电路，这样的连接方式叫并联二、串联电路和并联电路的电流串联电路各处的电流 ，即 。并联电路的总电流等于 ，即 。三、串联电路和并联电路的电压串联电路两端的总电压等于 。并联电路的总电压与 ，则 。四、串联电路和并联电路的电阻串联电路的总电阻等于 ，关系式为 。并联电路总电阻的倒数等于 ，关系式为 。五、电流计1、作用： 2. 三个主要参数： 、 、 3.电路图符号： 【典型例题】一、基本电路处理【例 1】．如图 2－4－9 所示，R1＝4 Ω，R2＝R3＝2 Ω，R4＝4 Ω，R5＝6 Ω，求 A、B 间的等效电阻．图 1图 2【例 2】如图 2 所示三个完全相同的电阻 R1＝R2＝R3，接在电路中，则它们的电压之比为( )A．1∶1∶1 B．1∶2∶2C．1∶4∶4 D．2∶1∶1二、电表的改装【例 3】 一电流表 G，内阻为 R＝10 Ω，满偏电流是 15 mA，把它改装成量程为 9 V 的电压表，则连接电阻的阻值为多大？【例 4】如图所示，有一个表头 G，满偏电流 Ig＝500 mA，内阻Rg＝200 Ω，用它改装为有 1 A 和 10 A 两种量程的电流表，求R1、R2的阻值各为多大？【例 5】如果图 2－4－8 中电流表的内阻是 100 Ω，怎样在这个刻度盘上标出相应的电压数据？【课后练习】1.如图 2－4－7 所示的电路，R 0为定值电阻，R 为滑动变阻器，滑动触头 C 时，电路的总电阻发生变化，以下情况正确的是( )A．C 向左滑动，总电阻变小B．C 向右滑动，总电阻变小C．C 滑动到最左端时，总电阻为 R0D．C 滑动到最右端时，总电阻为零2．把电流表改装成电压表时，下列说法正确的是( )A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值不变3．用甲、乙两个完全相同的电流表表头改装...
