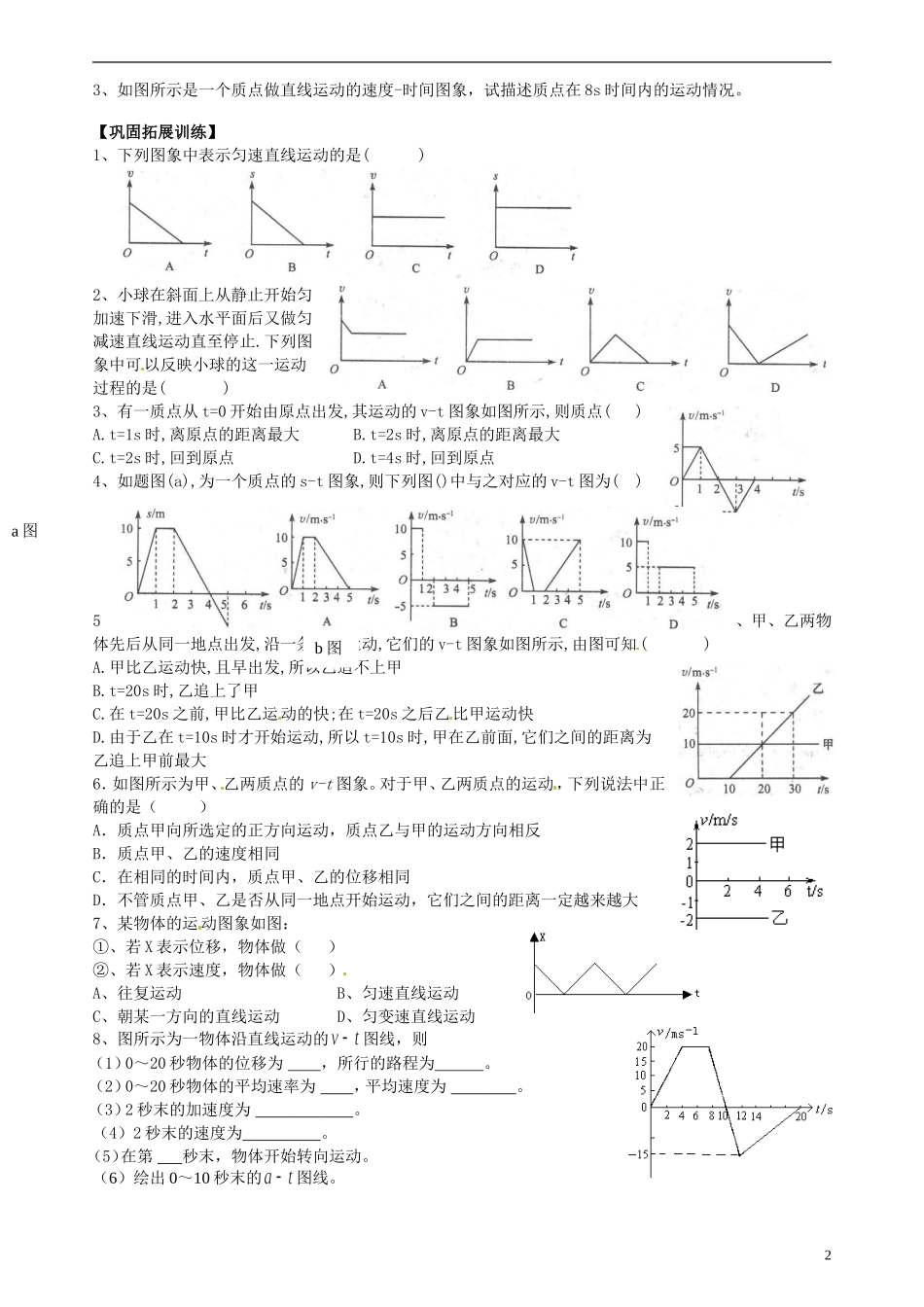

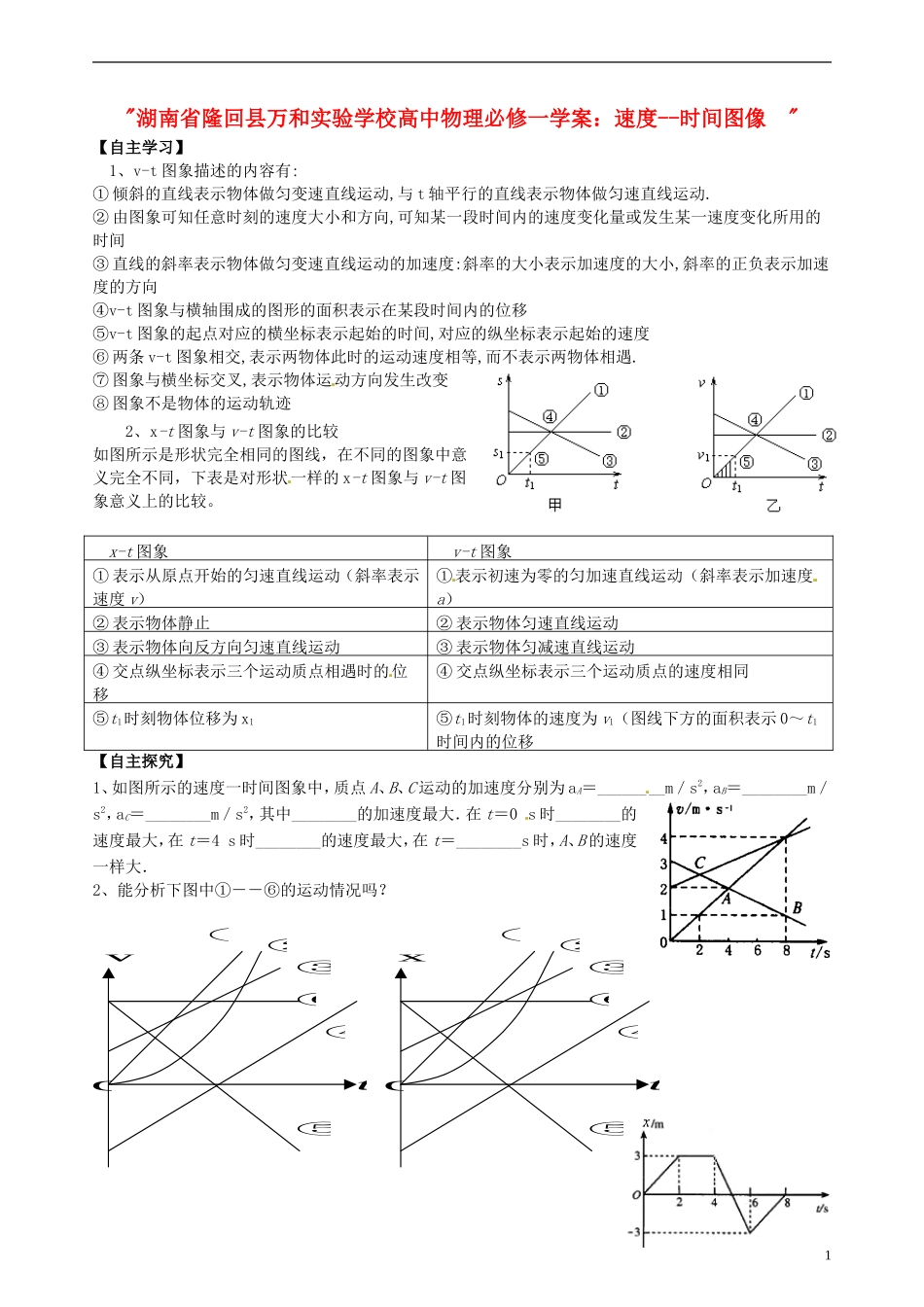

"湖南省隆回县万和实验学校高中物理必修一学案：速度--时间图像 "【自主学习】1、v-t 图象描述的内容有:① 倾斜的直线表示物体做匀变速直线运动,与 t 轴平行的直线表示物体做匀速直线运动.② 由图象可知任意时刻的速度大小和方向,可知某一段时间内的速度变化量或发生某一速度变化所用的时间③ 直线的斜率表示物体做匀变速直线运动的加速度:斜率的大小表示加速度的大小,斜率的正负表示加速度的方向④v-t 图象与横轴围成的图形的面积表示在某段时间内的位移⑤v-t 图象的起点对应的横坐标表示起始的时间,对应的纵坐标表示起始的速度⑥ 两条 v-t 图象相交,表示两物体此时的运动速度相等,而不表示两物体相遇.⑦ 图象与横坐标交叉,表示物体运动方向发生改变⑧ 图象不是物体的运动轨迹2、x-t 图象与 v-t 图象的比较如图所示是形状完全相同的图线，在不同的图象中意义完全不同，下表是对形状一样的 x-t 图象与 v-t 图象意义上的比较。【自主探究】1、如图所示的速度一时间图象中，质点 A、B、C 运动的加速度分别为 aA＝________m／s2，aB＝________m／s2，aC＝________m／s2，其中________的加速度最大．在 t＝0 s 时________的速度最大，在 t＝4 s 时________的速度最大，在 t＝________s 时，A、B 的速度一样大．2、能分析下图中①－－⑥的运动情况吗？x-t 图象v-t 图象① 表示从原点开始的匀速直线运动（斜率表示速度 v）①表示初速为零的匀加速直线运动（斜率表示加速度a）② 表示物体静止② 表示物体匀速直线运动③ 表示物体向反方向匀速直线运动③ 表示物体匀减速直线运动④ 交点纵坐标表示三个运动质点相遇时的位移④ 交点纵坐标表示三个运动质点的速度相同⑤t1时刻物体位移为 x1⑤t1时刻物体的速度为 v1（图线下方的面积表示 0～t1时间内的位移1 ⑤ ⑥ ④④ ③ ② ① O t x ⑤ ⑥ ④④ ③ ② ① O t v 3、如图所示是一个质点做直线运动的速度-时间图象，试描述质点在 8s 时间内的运动情况。【巩固拓展训练】1、下列图象中表示匀速直线运动的是()2、小球在斜面上从静止开始匀加速下滑,进入水平面后又做匀减速直线运动直至停止.下列图象中可以反映小球的这一运动过程的是()3、有一质点从 t=0 开始由原点出发,其运动的 v-t 图象如图所示,则质点( )A.t=1s 时,离原点的距离最大B.t=2s 时,离原点的距离最大C.t=2s 时,回到原点D.t=4s 时,回到原点4、如题图(a),为一个质点的...
