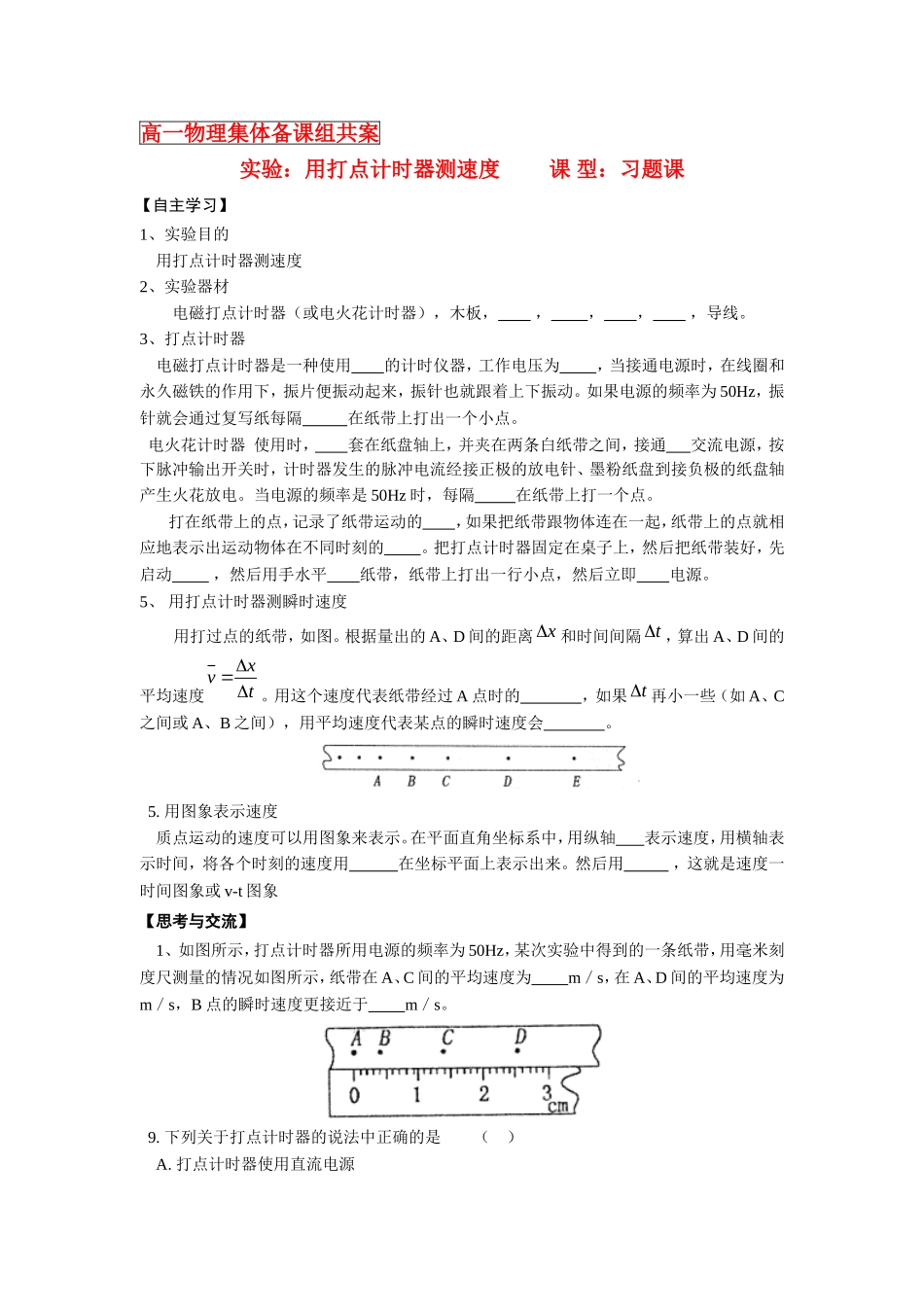

高一物理集体备课组共案实验：用打点计时器测速度 课 型：习题课【自主学习】1、实验目的 用打点计时器测速度2、实验器材电磁打点计时器（或电火花计时器），木板， ， ， ， ，导线
3、打点计时器 电磁打点计时器是一种使用 的计时仪器，工作电压为 ，当接通电源时，在线圈和永久磁铁的作用下，振片便振动起来，振针也就跟着上下振动
如果电源的频率为 50Hz，振针就会通过复写纸每隔 在纸带上打出一个小点
电火花计时器 使用时， 套在纸盘轴上，并夹在两条白纸带之间，接通 交流电源，按下脉冲输出开关时，计时器发生的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴产生火花放电
当电源的频率是 50Hz 时，每隔 在纸带上打一个点
打在纸带上的点，记录了纸带运动的 ，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的
把打点计时器固定在桌子上，然后把纸带装好，先启动 ，然后用手水平 纸带，纸带上打出一行小点，然后立即 电源
5、 用打点计时器测瞬时速度用打过点的纸带，如图
根据量出的 A、D 间的距离 x 和时间间隔 t ，算出 A、D 间的平均速度xvt
用这个速度代表纸带经过 A 点时的 ，如果 t 再小一些（如 A、C之间或 A、B 之间），用平均速度代表某点的瞬时速度会
用图象表示速度质点运动的速度可以用图象来表示
在平面直角坐标系中，用纵轴 表示速度，用横轴表示时间，将各个时刻的速度用 在坐标平面上表示出来
然后用 ，这就是速度一时间图象或 v-t 图象【思考与交流】1、 如图所示，打点计时器所用电源的频率为 50Hz，某次实验中得到的一条纸带，用毫米刻度尺测量的情况如图所示，纸带在 A、C 间的平均速度为 m／s，在 A、D 间的平均速度为 m／s，B 点的瞬时速度更接近于 m／s

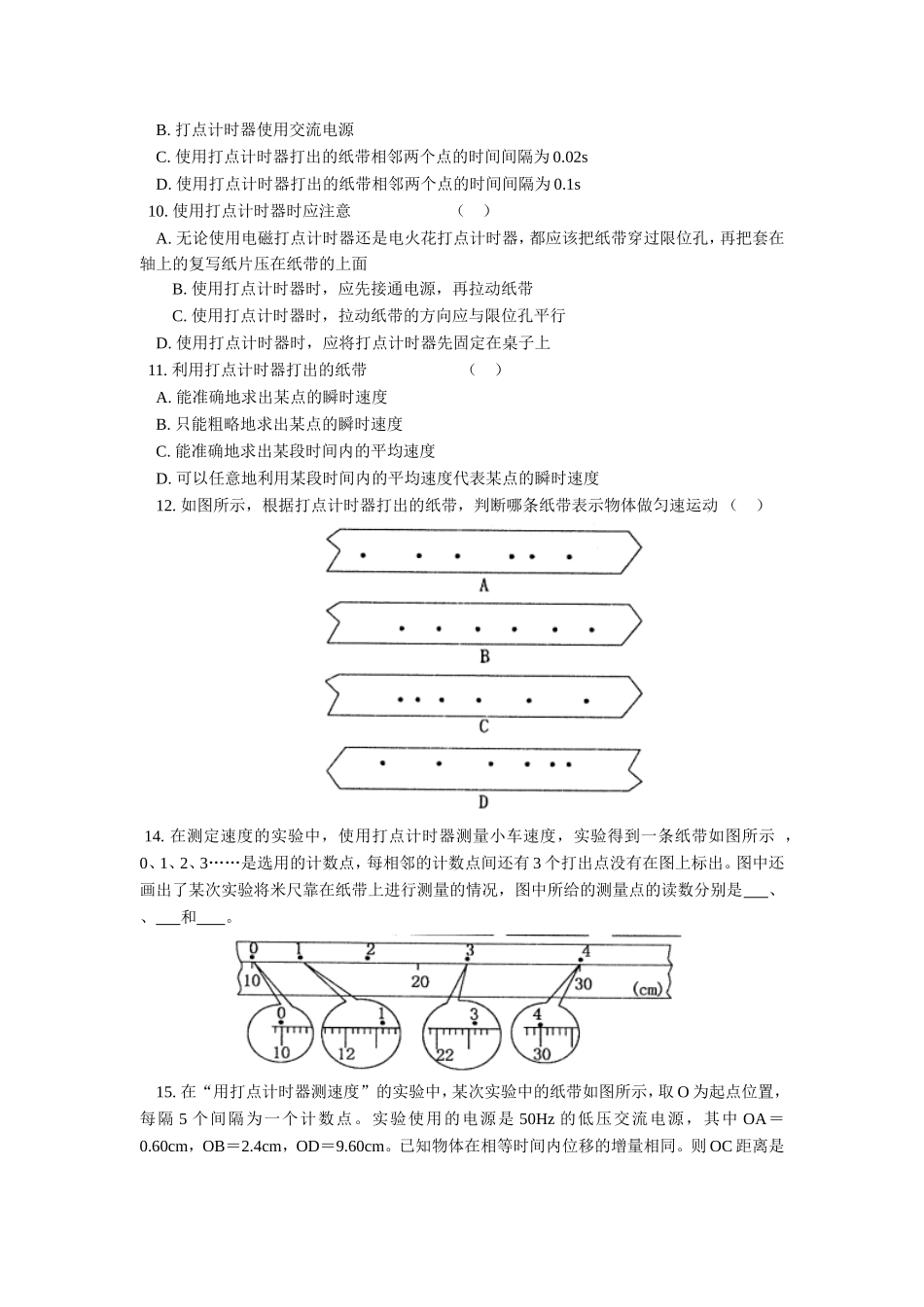

下列关于打点计时器的说法中正确的是
