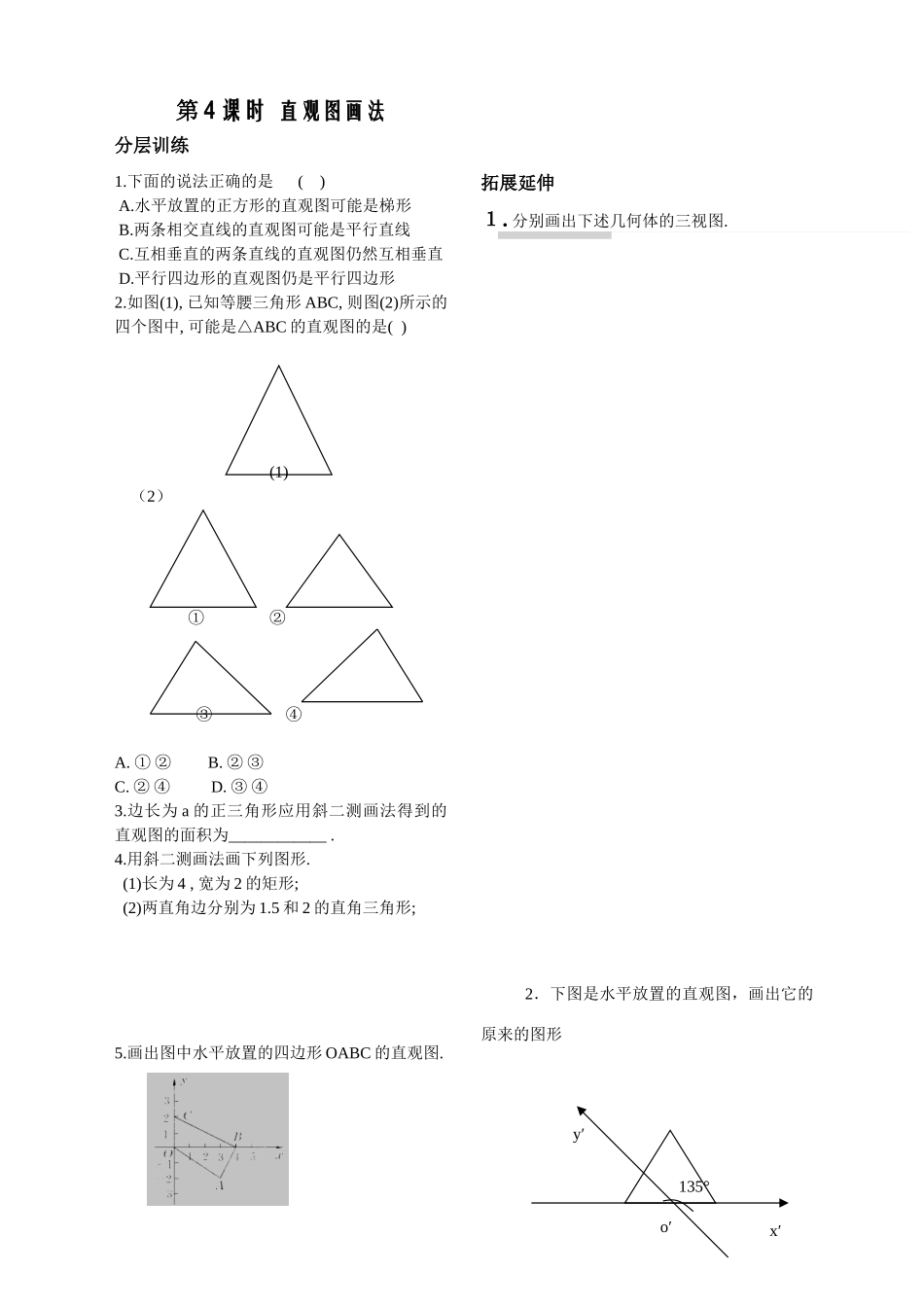

第 4 课时 直观图画法分层训练1.下面的说法正确的是 ( ) A.水平放置的正方形的直观图可能是梯形 B.两条相交直线的直观图可能是平行直线 C.互相垂直的两条直线的直观图仍然互相垂直 D.平行四边形的直观图仍是平行四边形2.如图(1), 已知等腰三角形 ABC, 则图(2)所示的四个图中, 可能是△ABC 的直观图的是( ) (1)（2）① ②③ ④A. ① ② B. ② ③ C. ② ④ D. ③ ④ 3.边长为 a 的正三角形应用斜二测画法得到的直观图的面积为____________ .4.用斜二测画法画下列图形. (1)长为 4 , 宽为 2 的矩形; (2)两直角边分别为 1.5 和 2 的直角三角形;5.画出图中水平放置的四边形 OABC 的直观图. 拓展延伸１. 分别画出下述几何体的三视图. 2．下图是水平放置的直观图，画出它的原来的图形x′y′o′135°本节学习疑点：学生质疑教师释疑
