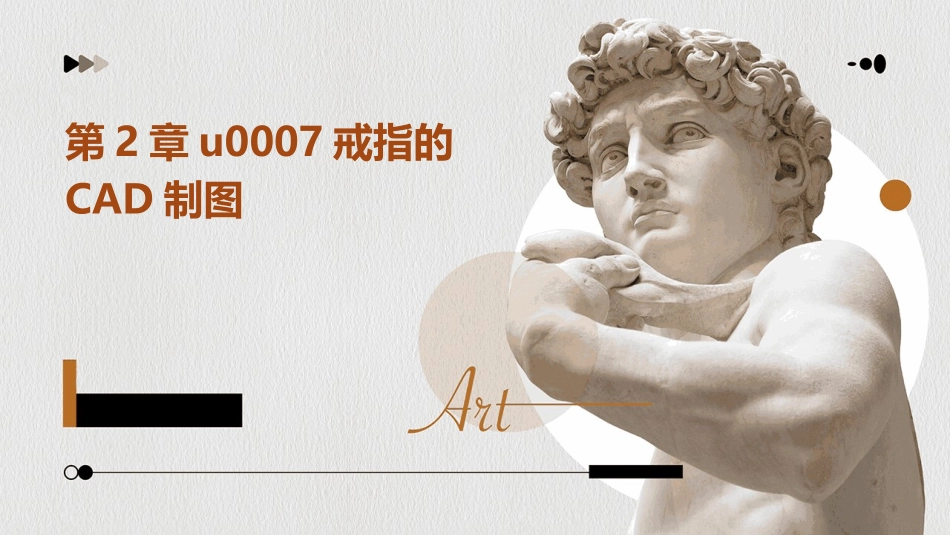

第2章u0007戒指的CAD制图_第1页
1/33

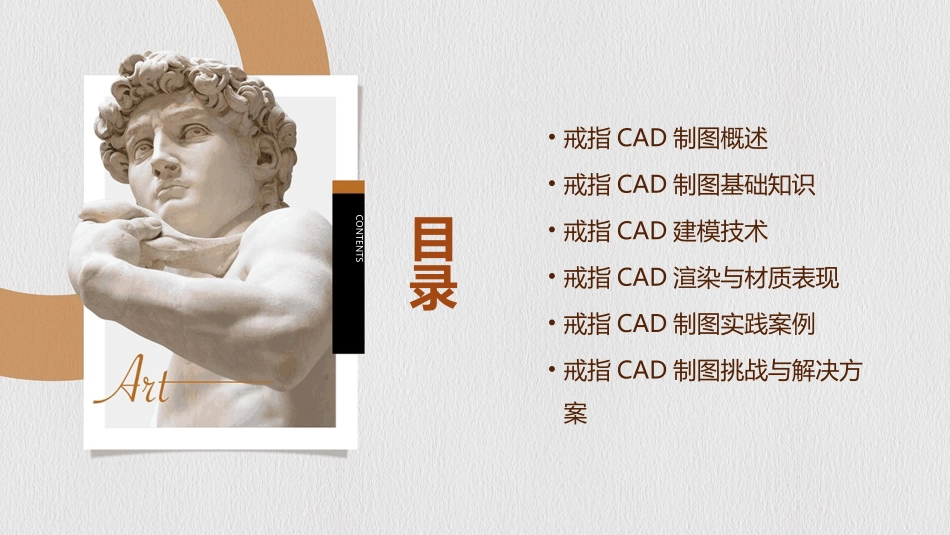

第2章u0007戒指的CAD制图_第2页
2/33

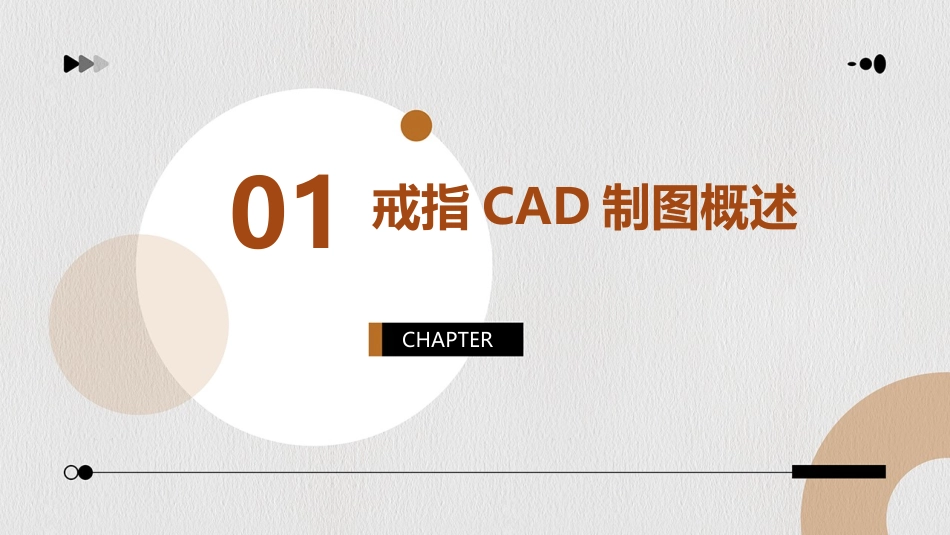

第2章u0007戒指的CAD制图_第3页
3/33
第2章u0007戒指的CAD制图目录CONTENTS•戒指CAD制图概述•戒指CAD制图基础知识•戒指CAD建模技术•戒指CAD渲染与材质表现•戒指CAD制图实践案例•戒指CAD制图挑战与解决方案01CHAPTER戒指CAD制图概述CAD技术可以应用于各个领域,如建筑设计、机械设计、电子设计等,通过CAD软件可以方便地进行建模、分析和优化等设计工作。CAD技术的发展历程经历了从二维绘图到三维建模、从单机应用到网络协同设计等多个阶段,现已成为现代设计领域不可或缺的工具之一。CAD(Computer-AidedDesign,计算机辅助设计)技术是一种利用计算机及其图形设备帮助设计人员进行设计工作的方法和技术。CAD技术简介降低设计成本CAD制图可以减少对实物模型的依赖,节约了大量的材料和时间成本。提高设计精度CAD制图可以实现高精度的建模和渲染,使得设计师能够更好地把握细节和整体效果。方便修改和优化在CAD软件中,设计师可以方便地对戒指模型进行修改和优化,直到达到满意的效果为止。提高设计效率通过CAD软件可以快速、准确地绘制出戒指的三维模型,避免了传统手工绘制的繁琐和耗时。戒指CAD制图意义戒指CAD制图应用领域珠宝设计珠宝设计师可以利用CAD软件绘制出各种形状、大小和风格的戒指模型,以满足不同客户的需求。艺术品创作艺术家可以利用CAD技术创作出具有独特美感和艺术价值的戒指作品。工业生产在工业生产中,CAD制图可以用于戒指的批量生产和定制化生产,提高生产效率和产品质量。虚拟现实与增强现实CAD制图的戒指模型可以用于虚拟现实和增强现实应用中,为用户提供更加真实、沉浸式的体验。02CHAPTER戒指CAD制图基础知识戒指结构与设计原则戒指基本结构包括戒圈、戒面、镶嵌物等部分,各部分需协调统一。设计原则遵循实用性、美观性、工艺性等原则,同时考虑佩戴者手型、气质等因素。界面介绍熟悉CAD软件界面,包括菜单栏、工具栏、绘图区等部分。基本命令掌握CAD软件基本命令,如直线、圆、多边形等绘制命令,以及移动、旋转、缩放等编辑命令。图层管理学习图层管理技巧,合理设置图层属性,提高制图效率。CAD软件基本操作遵循行业或企业内部制图规范,保证图纸的准确性和可读性。制图规范掌握尺寸标注方法,正确标注戒指各部分尺寸,包括戒圈内径、戒面宽度、镶嵌物大小等。尺寸标注在图纸上明确标注戒指所用材料和工艺要求,以便后续生产和加工。材料与工艺标注戒指CAD制图规范与标准03CHAPTER戒指CAD建模技术基于点的建模通过输入一系列的点来定义戒指的轮廓,然后使用CAD软件的曲线工具将这些点连接起来,形成平滑的曲线。基于样条的建模使用CAD软件中的样条工具,通过调整控制点和权重来创建复杂的曲线形状,适用于设计具有流畅曲线的戒指。参数化曲线建模通过定义数学公式或算法来生成曲线,这种方法可以方便地修改曲线形状并保持其连续性。曲线建模方法基于网格的曲面建模使用CAD软件中的网格工具,创建由多个小平面组成的曲面,通过调整网格点的位置和密度来控制曲面的形状和精度。NURBS曲面建模使用非均匀有理B样条(NURBS)工具来创建曲面,这种方法可以生成非常平滑且精确的曲面,适用于高级戒指设计。基于曲线的曲面建模在曲线建模的基础上,通过放样、扫掠或旋转等操作,将曲线转换为曲面,适用于创建具有复杂曲面的戒指。曲面建模方法实体建模方法通过创建基本几何体(如圆柱体、球体等)并对其进行布尔运算(如并集、交集、差集等),来构建戒指的实体模型。直接编辑实体建模使用CAD软件中的实体编辑工具,直接对戒指的实体模型进行切割、倒角、抽壳等操作,以实现特定的设计效果。参数化实体建模通过定义参数和约束来创建可编辑的实体模型,这种方法可以方便地修改戒指的尺寸和形状,并保持其设计的一致性。基于特征的实体建模04CHAPTER戒指CAD渲染与材质表现选择合适的材质根据戒指的设计需求,选择金属、宝石等材质,并调整其光泽度、反射度等参数。材质映射确保材质正确映射到戒指模型上,实现逼真的视觉效果。贴图应用为戒指添加纹理、颜色等贴图,增加细节表现。材质与贴图设置设置光源选择合适的光源类型,如点光源、平行光等,并调整光源的位置、强度等参数。阴影效果...
