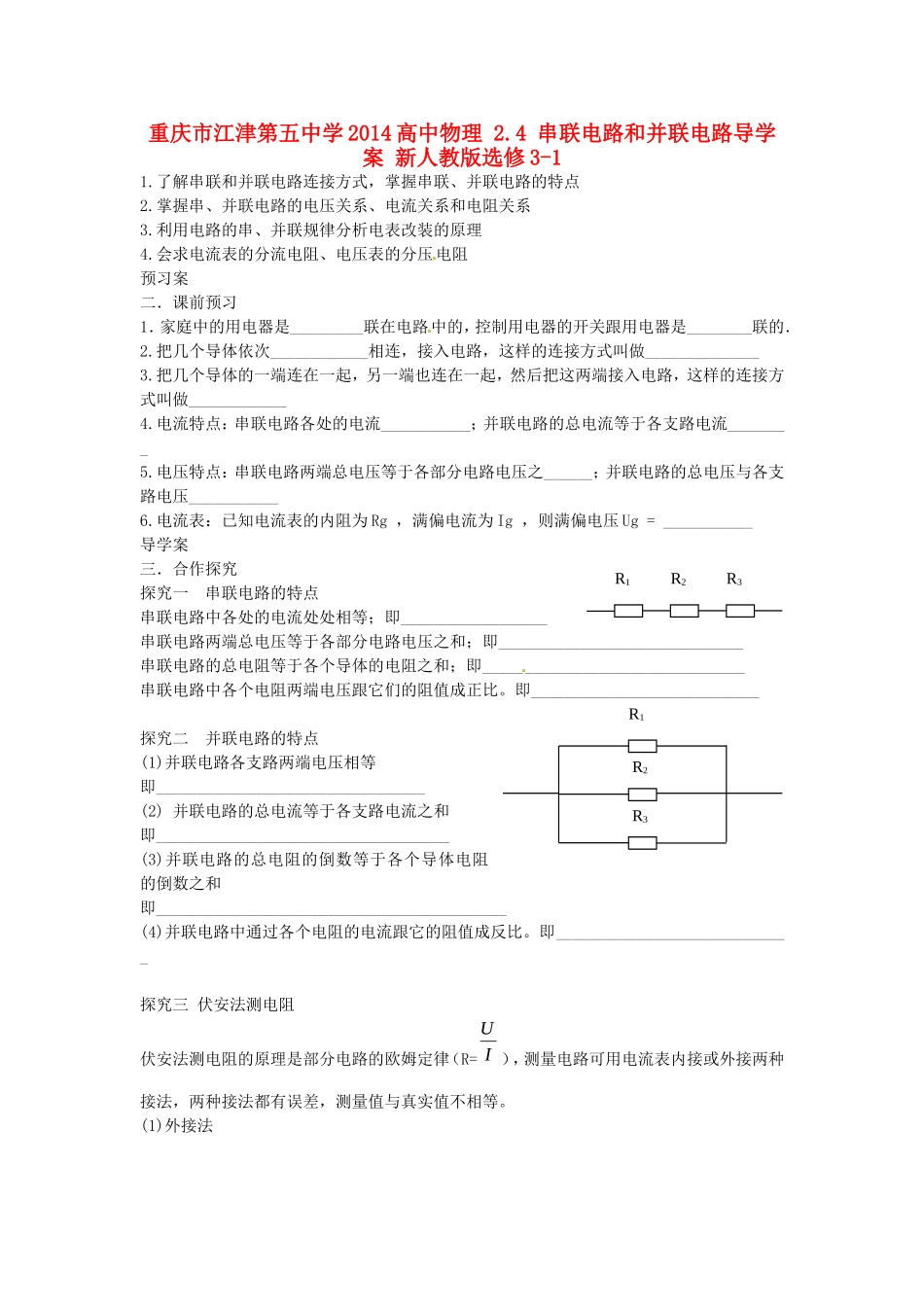

重庆市江津第五中学2014高中物理 2.4 串联电路和并联电路导学案 新人教版选修3-1

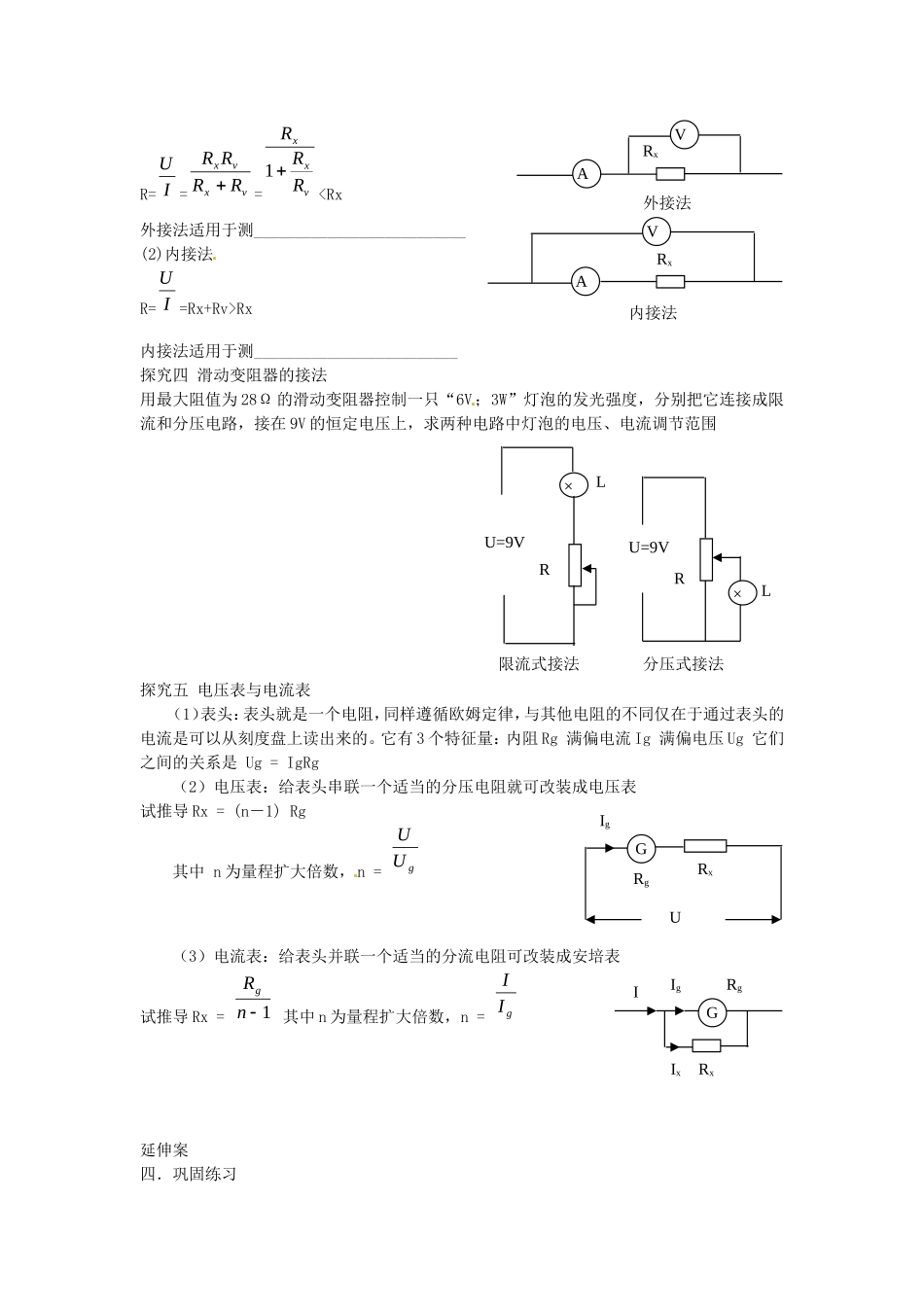

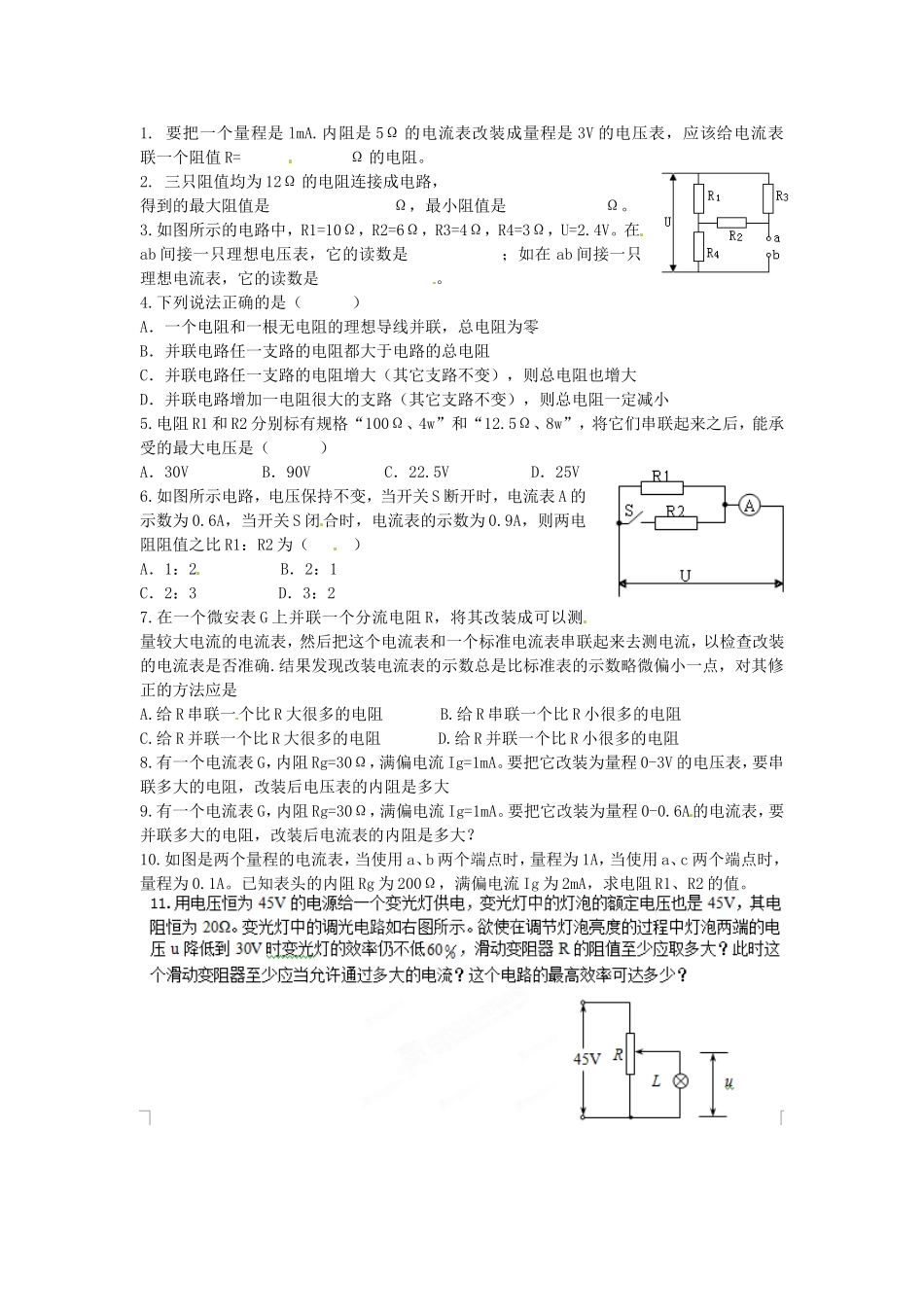

重庆市江津第五中学 2014 高中物理 2.4 串联电路和并联电路导学案 新人教版选修 3-11.了解串联和并联电路连接方式，掌握串联、并联电路的特点2.掌握串、并联电路的电压关系、电流关系和电阻关系3.利用电路的串、并联规律分析电表改装的原理4.会求电流表的分流电阻、电压表的分压电阻预习案二．课前预习1．家庭中的用电器是_________联在电路中的，控制用电器的开关跟用电器是________联的．2.把几个导体依次____________相连，接入电路，这样的连接方式叫做______________3.把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做____________4.电流特点：串联电路各处的电流___________；并联电路的总电流等于各支路电流________5.电压特点：串联电路两端总电压等于各部分电路电压之______；并联电路的总电压与各支路电压___________6.电流表：已知电流表的内阻为 Rg ，满偏电流为 Ig ，则满偏电压 Ug = ___________导学案三．合作探究探究一 串联电路的特点串联电路中各处的电流处处相等；即__________________串联电路两端总电压等于各部分电路电压之和；即______________________________串联电路的总电阻等于各个导体的电阻之和；即________________________________串联电路中各个电阻两端电压跟它们的阻值成正比。即____________________________探究二 并联电路的特点(1)并联电路各支路两端电压相等即_________________________________(2) 并联电路的总电流等于各支路电流之和即____________________________________(3)并联电路的总电阻的倒数等于各个导体电阻的倒数之和即___________________________________________(4)并联电路中通过各个电阻的电流跟它的阻值成反比。即_____________________________探究三 伏安法测电阻伏安法测电阻的原理是部分电路的欧姆定律（R= IU），测量电路可用电流表内接或外接两种接法，两种接法都有误差，测量值与真实值不相等。(1)外接法R1R2R3R3R2R1R= IU=vxvxRRRR=vxxRRR1Rx内接法适用于测_________________________探究四 滑动变阻器的接法用最大阻值为 28Ω 的滑动变阻器控制一只“6V；3W”灯泡的发光强度，分别把它连接成限流和分压电路，接在 9V 的恒定电压上，求两种电路中灯泡的电压、电流调节范围探究五 电压表与电流表 （1）表头：表头就是一个电阻，同样...
