重庆市江津第五中学2014高中物理 2.8 多用电表原理导学案 新人教版选修3-1

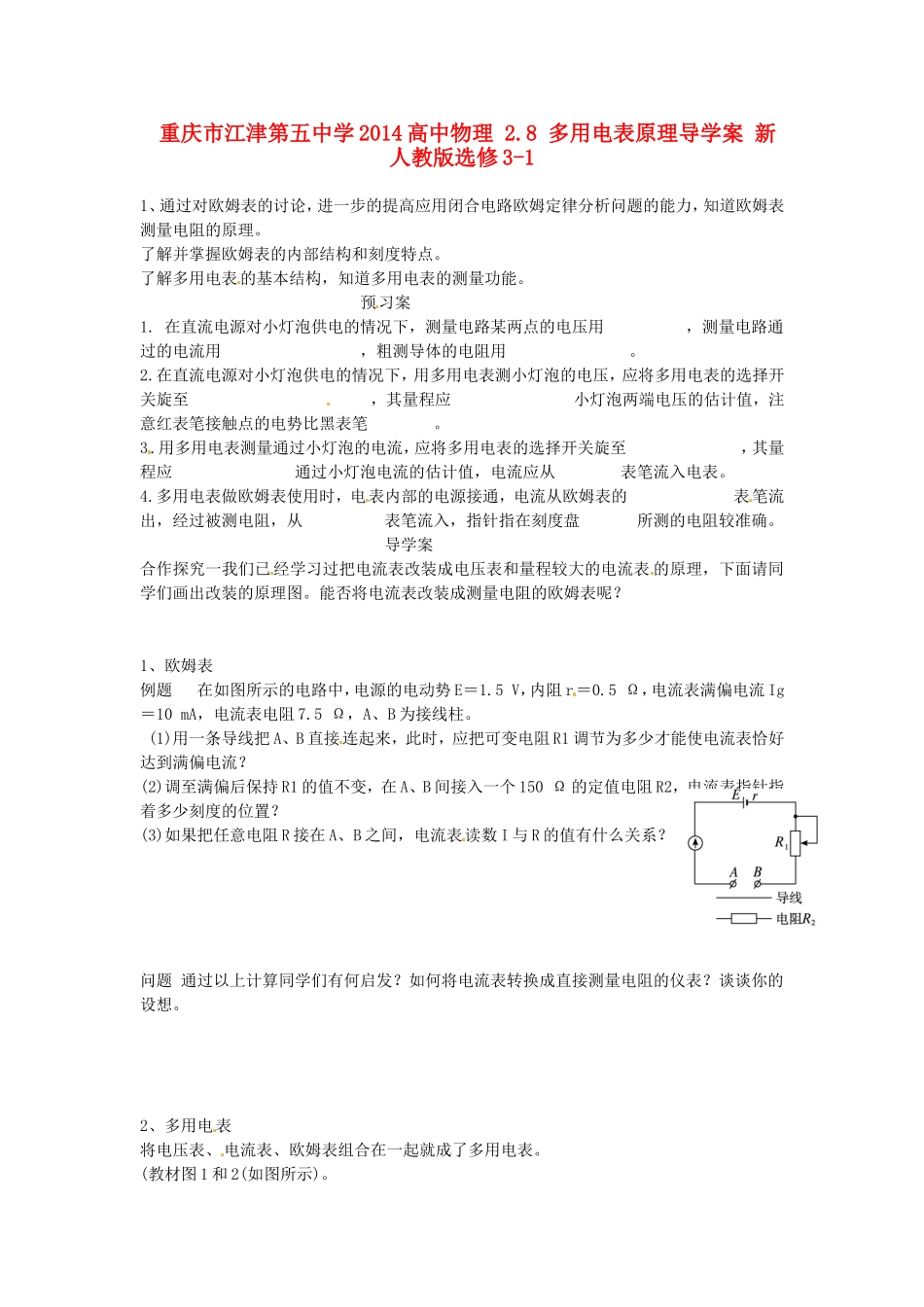

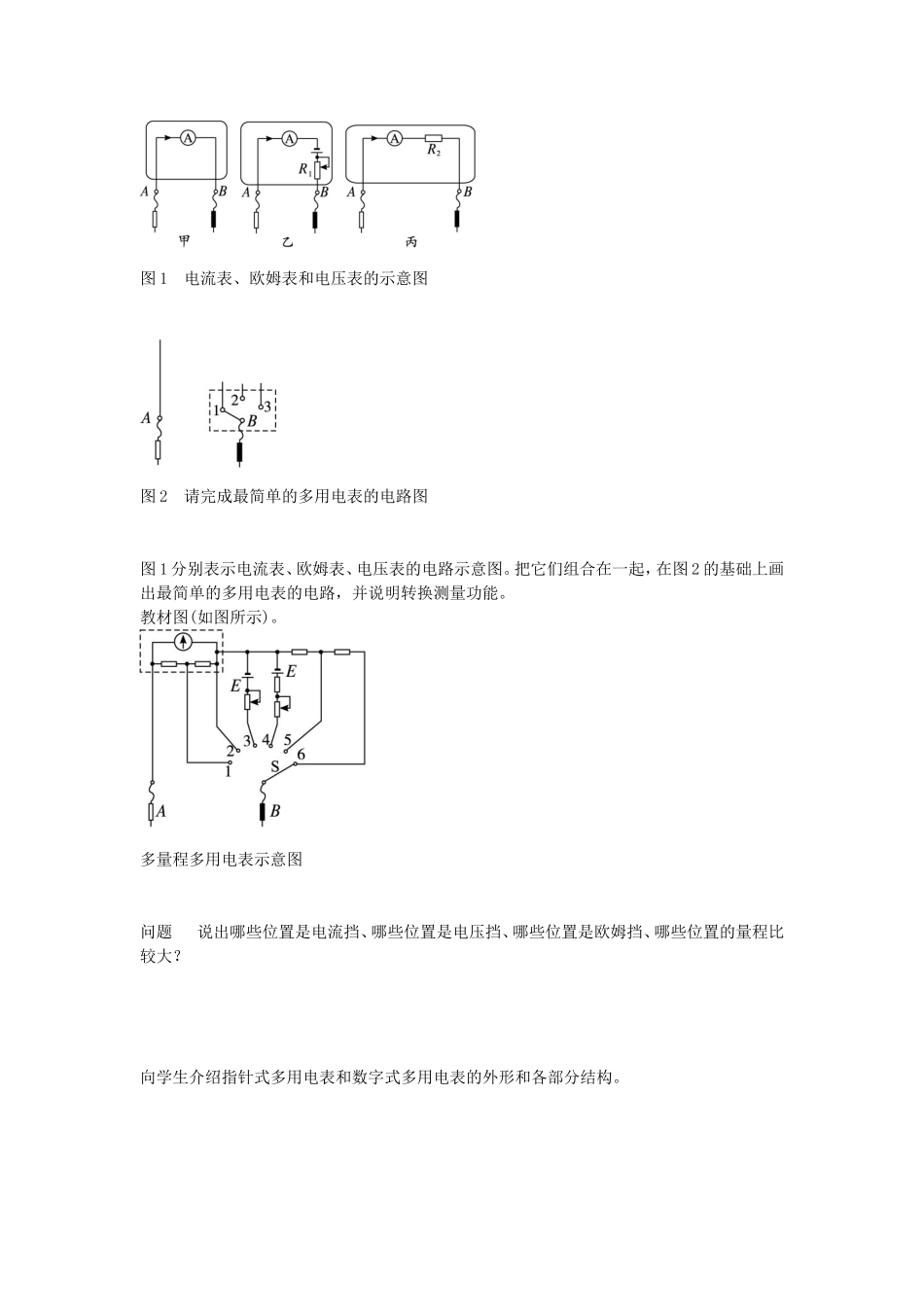

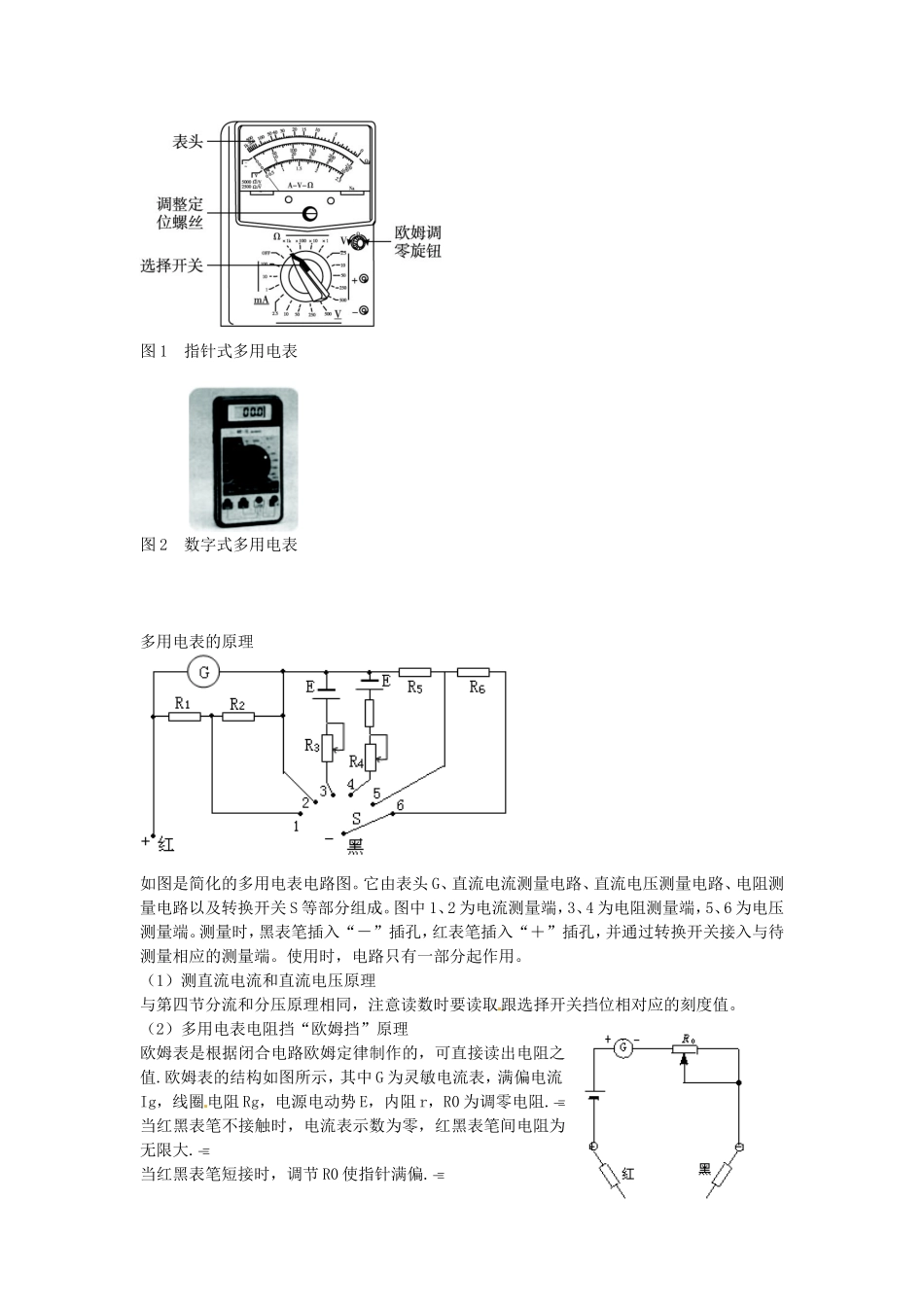

重庆市江津第五中学 2014 高中物理 2.8 多用电表原理导学案 新人教版选修 3-11、通过对欧姆表的讨论，进一步的提高应用闭合电路欧姆定律分析问题的能力，知道欧姆表测量电阻的原理。了解并掌握欧姆表的内部结构和刻度特点。了解多用电表的基本结构，知道多用电表的测量功能。 预习案1. 在直流电源对小灯泡供电的情况下，测量电路某两点的电压用 ，测量电路通过的电流用 ，粗测导体的电阻用 。2.在直流电源对小灯泡供电的情况下，用多用电表测小灯泡的电压，应将多用电表的选择开关旋至 ，其量程应 小灯泡两端电压的估计值，注意红表笔接触点的电势比黑表笔 。3.用多用电表测量通过小灯泡的电流，应将多用电表的选择开关旋至 ，其量程应 通过小灯泡电流的估计值，电流应从 表笔流入电表。4.多用电表做欧姆表使用时，电表内部的电源接通，电流从欧姆表的 表笔流出，经过被测电阻，从 表笔流入，指针指在刻度盘 所测的电阻较准确。 导学案 合作探究一我们已 经学习过把电流表改装成电压表和量程较大的电流表 的原理，下面请同学们画出改装的原理图。能否将电流表改装成测量电阻的欧姆表呢？1、欧姆表例题 在如图所示的电路中，电源的电动势 E＝1.5 V，内阻 r＝0.5 Ω，电流表满偏电流 Ig＝10 mA，电流表电阻 7.5 Ω，A、B 为接线柱。 (1)用一条导线把 A、B 直接连起来，此时，应把可变电阻 R1 调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持 R1 的值不变，在 A、B 间接入一个 150 Ω 的定值电阻 R2，电流表指针指着多少刻度的位置？(3)如果把任意电阻 R 接在 A、B 之间，电流表读数 I 与 R 的值有什么关系？问题 通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。2、多用电表将电压表、电流表、欧姆表组合在一起就成了多用电表。(教材图 1 和 2(如图所示)。图 1 电流表、欧姆表和电压表的示意图图 2 请完成最简单的多用电表的电路图图 1 分别表示电流表、欧姆表、电压表的电路示意图。把它们组合在一起，在图 2 的基础上画出最简单的多用电表的电路，并说明转换测量功能。教材图(如图所示)。多量程多用电表示意图问题 说出哪些位置是电流挡、哪些位置是电压挡、哪些位置是欧姆挡、哪些位置的量程比较大？向学生介绍指针式多用电表和数字式多用电表的外形和各部分结构。图 1 指针式多用电表 图 2 数字式多用电表多用电表的原...
