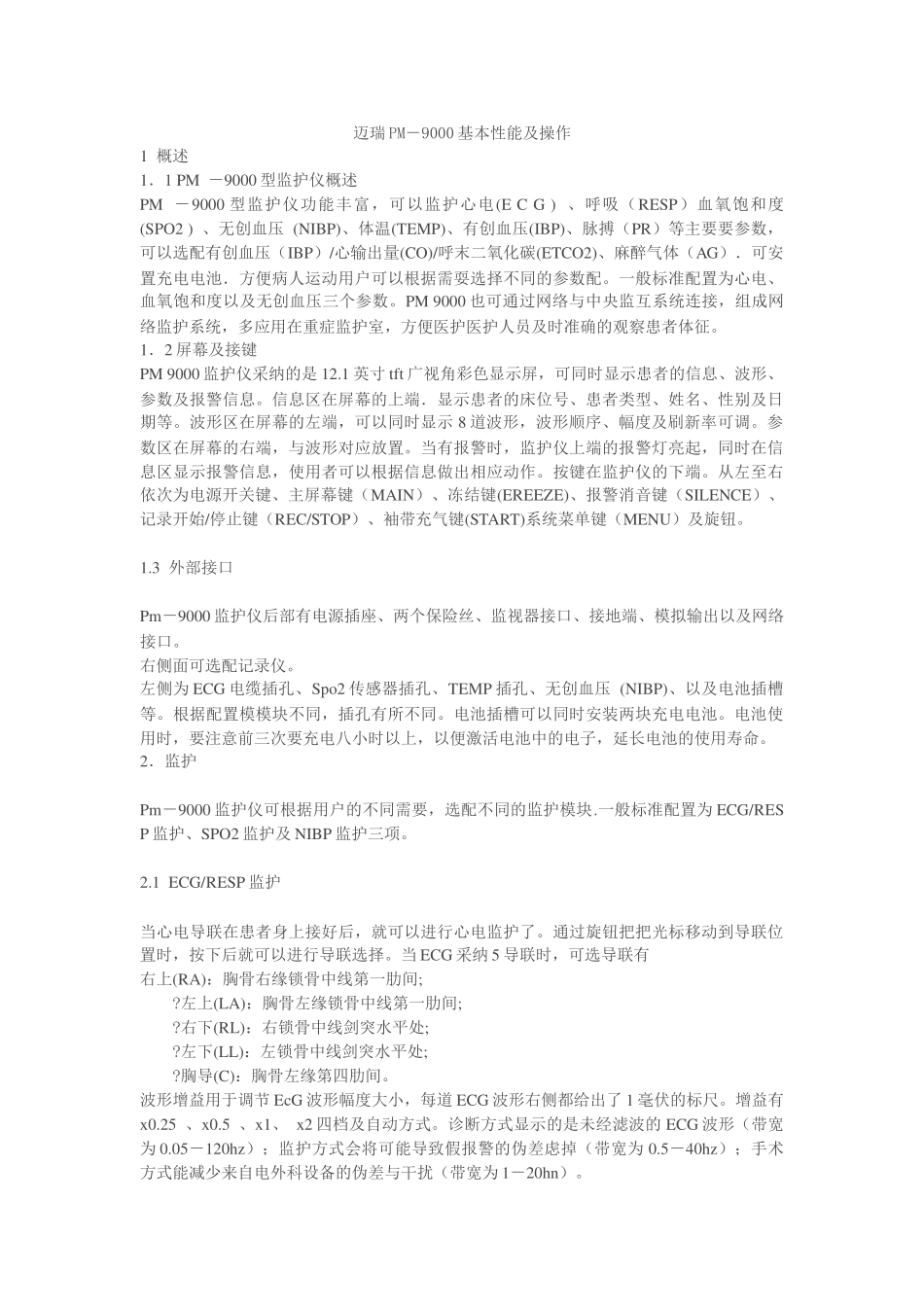

迈瑞PM9000心电监护仪基本性能及操作

迈瑞 PM－9000 基本性能及操作1 概述1．1 PM －9000 型监护仪概述PM －9000 型监护仪功能丰富，可以监护心电(E C G ) 、呼吸（RESP）血氧饱和度(SPO2 ) 、无创血压 (NIBP)、体温(TEMP)、有创血压(IBP)、脉搏（PR）等主要要参数，可以选配有创血压（IBP）/心输出量(CO)/呼末二氧化碳(ETCO2)、麻醉气体（AG）．可安置充电电池．方便病人运动用户可以根据需耍选择不同的参数配。一般标准配置为心电、血氧饱和度以及无创血压三个参数。PM 9000 也可通过网络与中央监互系统连接，组成网络监护系统，多应用在重症监护室，方便医护医护人员及时准确的观察患者体征。1．2 屏幕及接键PM 9000 监护仪采纳的是 12.1 英寸 tft 广视角彩色显示屏，可同时显示患者的信息、波形、参数及报警信息。信息区在屏幕的上端．显示患者的床位号、患者类型、姓名、性别及日期等。波形区在屏幕的左端，可以同时显示 8 道波形，波形顺序、幅度及刷新率可调。参数区在屏幕的右端，与波形对应放置。当有报警时，监护仪上端的报警灯亮起，同时在信息区显示报警信息，使用者可以根据信息做出相应动作。按键在监护仪的下端。从左至右依次为电源开关键、主屏幕键（MAIN）、冻结键(EREEZE)、报警消音键（SILENCE）、记录开始/停止键（REC/STOP）、袖带充气键(START)系统菜单键（MENU）及旋钮。1.3 外部接口Pm－9000 监护仪后部有电源插座、两个保险丝、监视器接口、接地端、模拟输出以及网络接口。右侧面可选配记录仪。左侧为 ECG 电缆插孔、Spo2 传感器插孔、TEMP 插孔、无创血压 (NIBP)、以及电池插槽等。根据配置模模块不同，插孔有所不同。电池插槽可以同时安装两块充电电池。电池使用时，要注意前三次要充电八小时以上，以便激活电池中的电子，延长电池的使用寿命。2．监护Pm－9000 监护仪可根据用户的不同需要，选配不同的监护模块.一般标准配置为 ECG/RESP 监护、SPO2 监护及 NIBP 监护三项。2.1 ECG/RESP 监护当心电导联在患者身上接好后，就可以进行心电监护了。通过旋钮把把光标移动到导联位置时，按下后就可以进行导联选择。当 ECG 采纳 5 导联时，可选导联有右上(RA)：胸骨右缘锁骨中线第一肋间; ?左上(LA)：胸骨左缘锁骨中线第一肋间; ?右下(RL)：右锁骨中线剑突水平处; ?左下(LL)：左锁骨中线剑突水平处; ?胸导(C)：胸骨左缘第四肋间。波形增益用于调节 EcG 波形幅度大小，每道 ECG 波形右侧都给出了 1 毫伏的...
