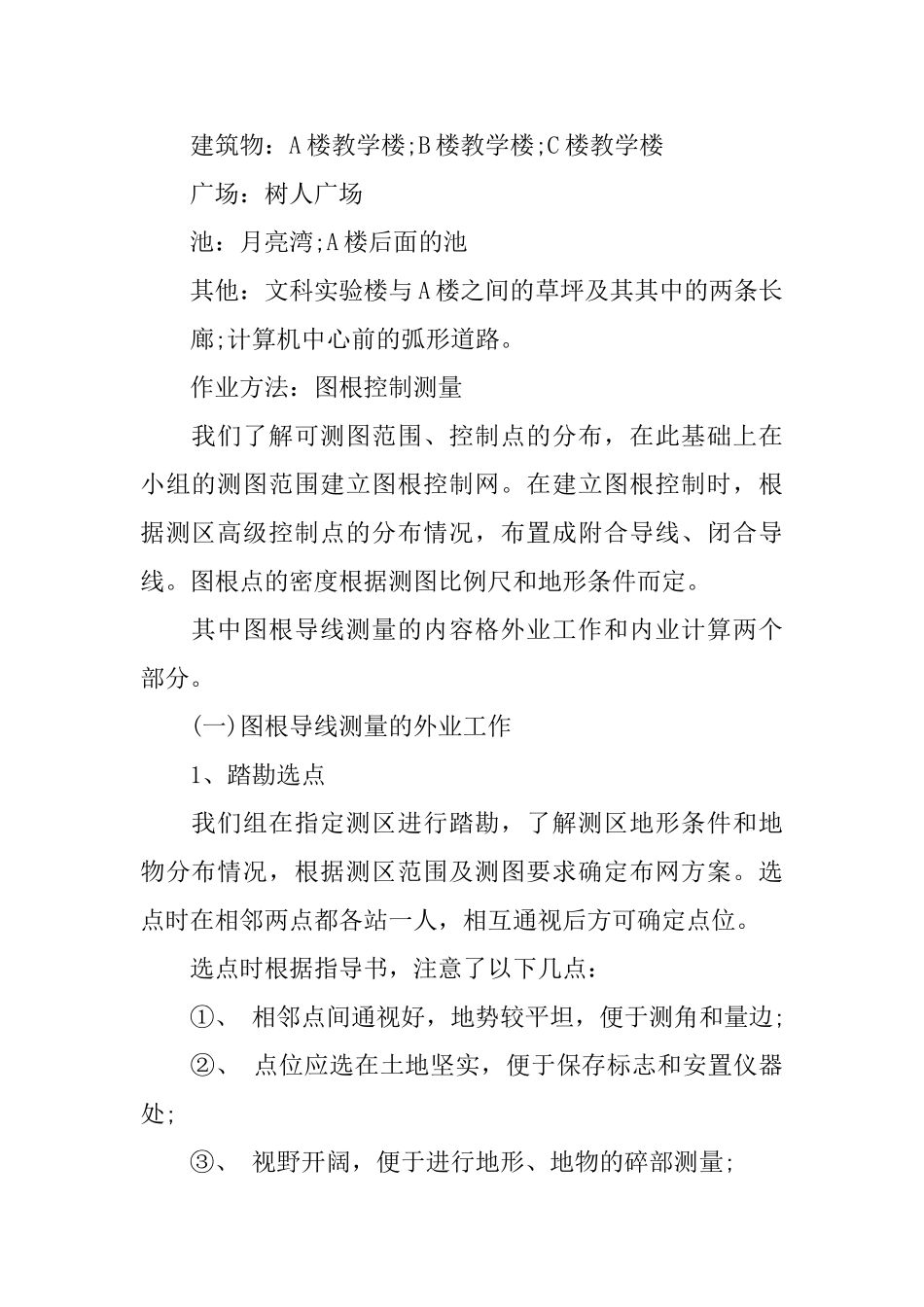

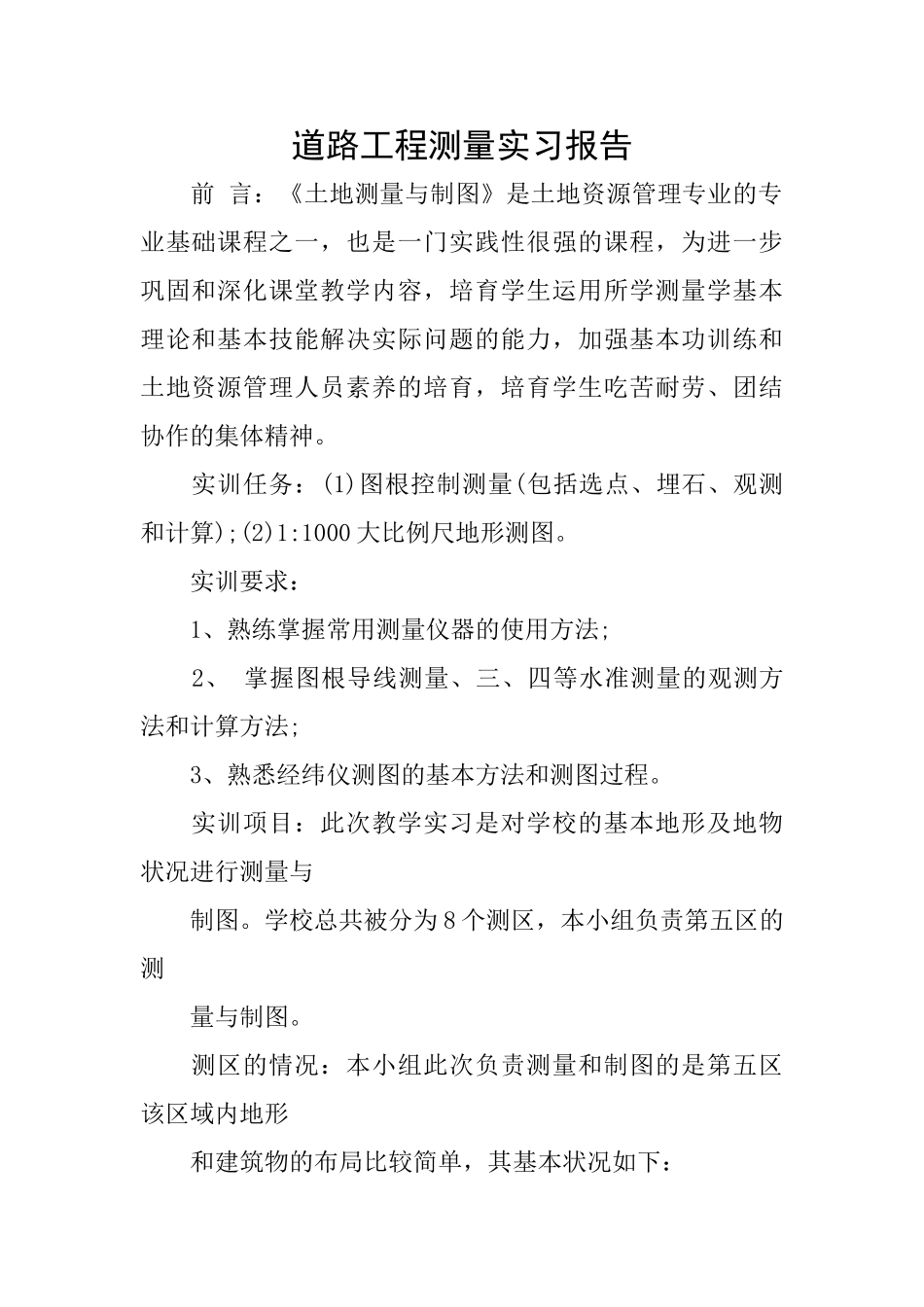

道路工程测量实习报告 前 言：《土地测量与制图》是土地资源管理专业的专业基础课程之一，也是一门实践性很强的课程，为进一步巩固和深化课堂教学内容，培育学生运用所学测量学基本理论和基本技能解决实际问题的能力，加强基本功训练和土地资源管理人员素养的培育，培育学生吃苦耐劳、团结协作的集体精神。 实训任务：(1)图根控制测量(包括选点、埋石、观测和计算);(2)1:1000 大比例尺地形测图。 实训要求： 1、熟练掌握常用测量仪器的使用方法; 2、 掌握图根导线测量、三、四等水准测量的观测方法和计算方法; 3、熟悉经纬仪测图的基本方法和测图过程。 实训项目：此次教学实习是对学校的基本地形及地物状况进行测量与 制图。学校总共被分为 8 个测区，本小组负责第五区的测 量与制图。 测区的情况：本小组此次负责测量和制图的是第五区该区域内地形 和建筑物的布局比较简单，其基本状况如下： 建筑物：A 楼教学楼;B 楼教学楼;C 楼教学楼 广场：树人广场 池：月亮湾;A 楼后面的池 其他：文科实验楼与 A 楼之间的草坪及其其中的两条长 廊;计算机中心前的弧形道路。 作业方法：图根控制测量 我们了解可测图范围、控制点的分布，在此基础上在小组的测图范围建立图根控制网。在建立图根控制时，根据测区高级控制点的分布情况，布置成附合导线、闭合导线。图根点的密度根据测图比例尺和地形条件而定。 其中图根导线测量的内容格外业工作和内业计算两个部分。 (一)图根导线测量的外业工作 1、踏勘选点 我们组在指定测区进行踏勘，了解测区地形条件和地物分布情况，根据测区范围及测图要求确定布网方案。选点时在相邻两点都各站一人，相互通视后方可确定点位。 选点时根据指导书，注意了以下几点： ①、 相邻点间通视好，地势较平坦，便于测角和量边; ②、 点位应选在土地坚实，便于保存标志和安置仪器处; ③、 视野开阔，便于进行地形、地物的碎部测量; ④、 相邻导线边的长度应大致相等; ⑤、 控制点应有足够的密度，分布较均匀，便于控制整个测区; ⑥、 我们组间的控制点应合理分布，避开互相遮挡视线。 点位选定之后，应立即用油漆画十字做好标记，并用油漆编写组别与点号。导线点应分等级统一编号，以便于测量资料的管理。为了使所测角既是内角也是左角闭合导线点可按逆时针方向编号，选点完成后，需要绘制本测区内永久性测量标志的点之记图。 2、平面控制测量 因地形限制图根导线出现无法附合，我...
