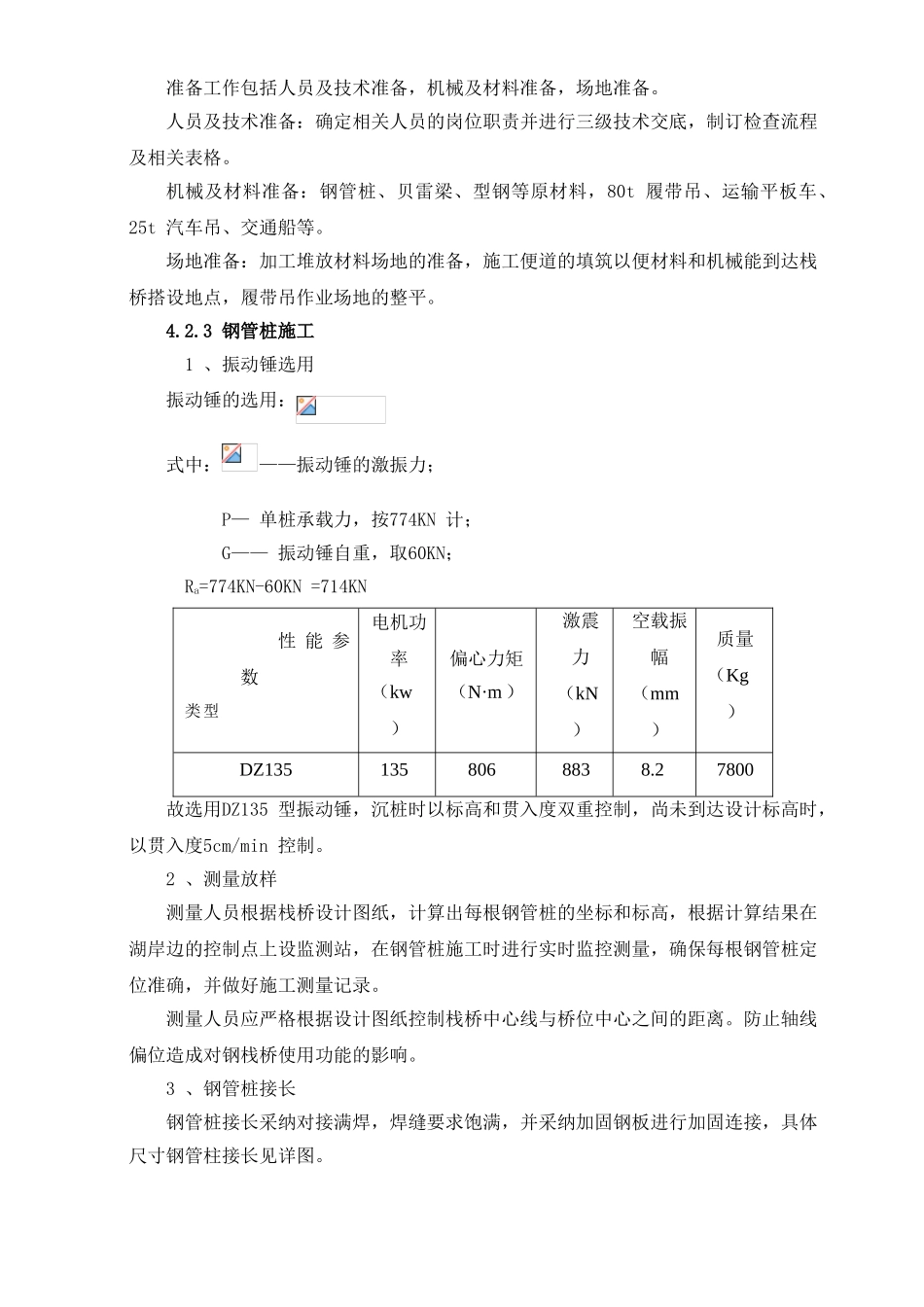

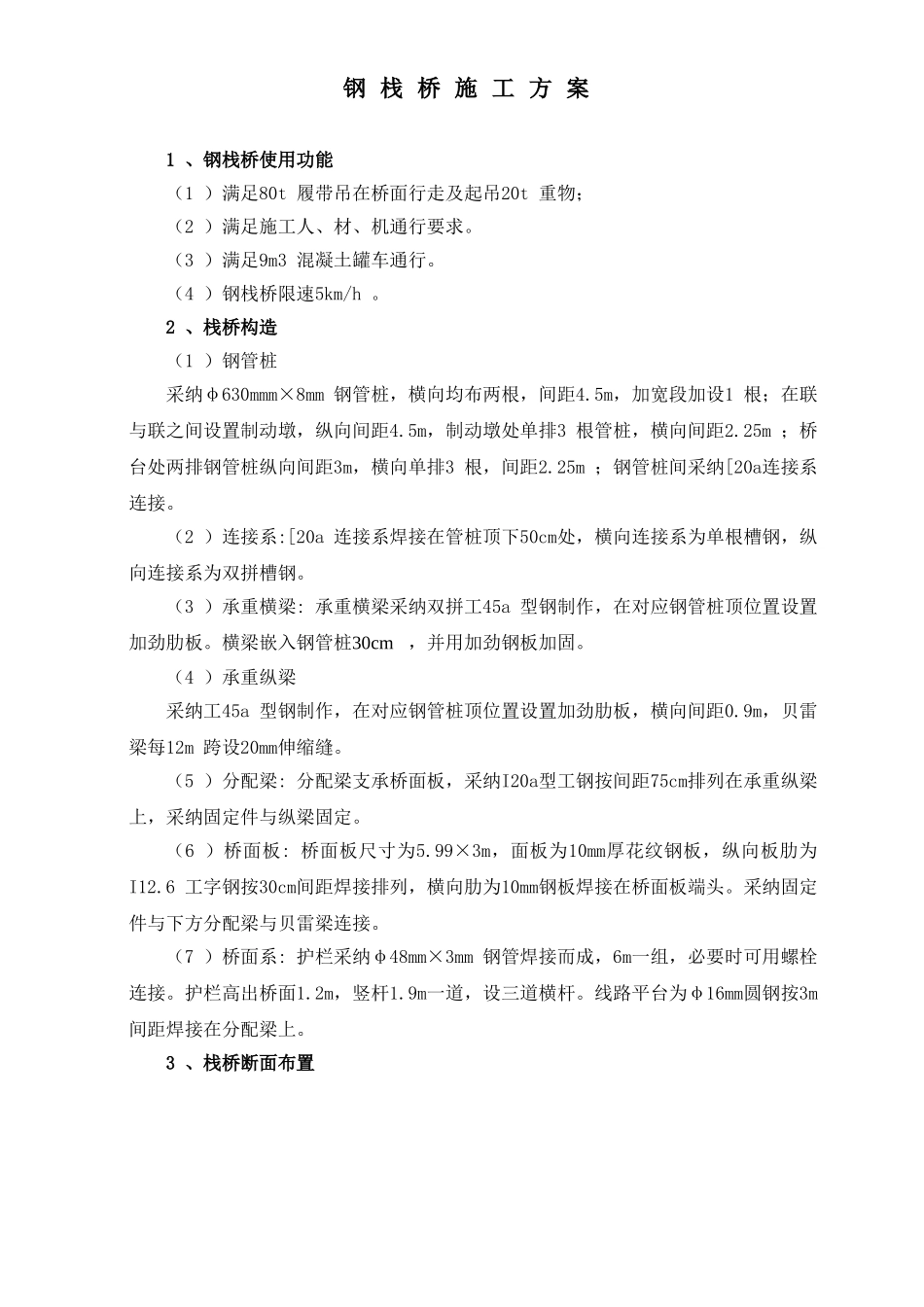

钢 栈 桥 施 工 方 案1 、钢栈桥使用功能（1 ）满足80t 履带吊在桥面行走及起吊20t 重物；（2 ）满足施工人、材、机通行要求。（3 ）满足9m3 混凝土罐车通行。（4 ）钢栈桥限速5km/h 。2 、栈桥构造（1 ）钢管桩采纳φ630mmm×8mm 钢管桩，横向均布两根，间距4.5m，加宽段加设1 根；在联与联之间设置制动墩，纵向间距4.5m，制动墩处单排3 根管桩，横向间距2.25m ；桥台处两排钢管桩纵向间距3m，横向单排3 根，间距2.25m ；钢管桩间采纳[20a连接系连接。（2 ）连接系:[20a 连接系焊接在管桩顶下50cm处，横向连接系为单根槽钢，纵向连接系为双拼槽钢。（3 ）承重横梁: 承重横梁采纳双拼工45a 型钢制作，在对应钢管桩顶位置设置加劲肋板。横梁嵌入钢管桩30cm ，并用加劲钢板加固。（4 ）承重纵梁采纳工45a 型钢制作，在对应钢管桩顶位置设置加劲肋板，横向间距0.9m，贝雷梁每12m 跨设20mm伸缩缝。（5 ）分配梁: 分配梁支承桥面板，采纳I20a型工钢按间距75cm排列在承重纵梁上，采纳固定件与纵梁固定。（6 ）桥面板: 桥面板尺寸为5.99×3m，面板为10mm厚花纹钢板，纵向板肋为I12.6 工字钢按30cm间距焊接排列，横向肋为10mm钢板焊接在桥面板端头。采纳固定件与下方分配梁与贝雷梁连接。（7 ）桥面系: 护栏采纳φ48mm×3mm 钢管焊接而成，6m一组，必要时可用螺栓连接。护栏高出桥面1.2m，竖杆1.9m一道，设三道横杆。线路平台为φ16mm圆钢按3m间距焊接在分配梁上。3 、栈桥断面布置钢栈桥标准断面（单位：mm）4 、 栈 桥 施 工 方 案4.1 施工流程图4.2 施工工艺4.2.1 准备工作施 工 开始始机械及材料准备安装桥台打设钢管桩钢管桩加工铺设桩顶横梁及桩间连接系吊装承重纵梁桥台回填土基底清表铺设桥面板安装护栏，铺设管线等下 一 道 工序钢管桩找平、切槽、焊劲板测量放样铺设分配梁准备工作包括人员及技术准备，机械及材料准备，场地准备。人员及技术准备：确定相关人员的岗位职责并进行三级技术交底，制订检查流程及相关表格。机械及材料准备：钢管桩、贝雷梁、型钢等原材料，80t 履带吊、运输平板车、25t 汽车吊、交通船等。场地准备：加工堆放材料场地的准备，施工便道的填筑以便材料和机械能到达栈桥搭设地点，履带吊作业场地的整平。4.2.3 钢管桩施工1 、振动锤选用振动锤的选用：式中：——振动锤的激振力；P— 单桩承载力，按774KN 计；G—— 振动锤自重，取60KN；Ra=774KN-60KN...
