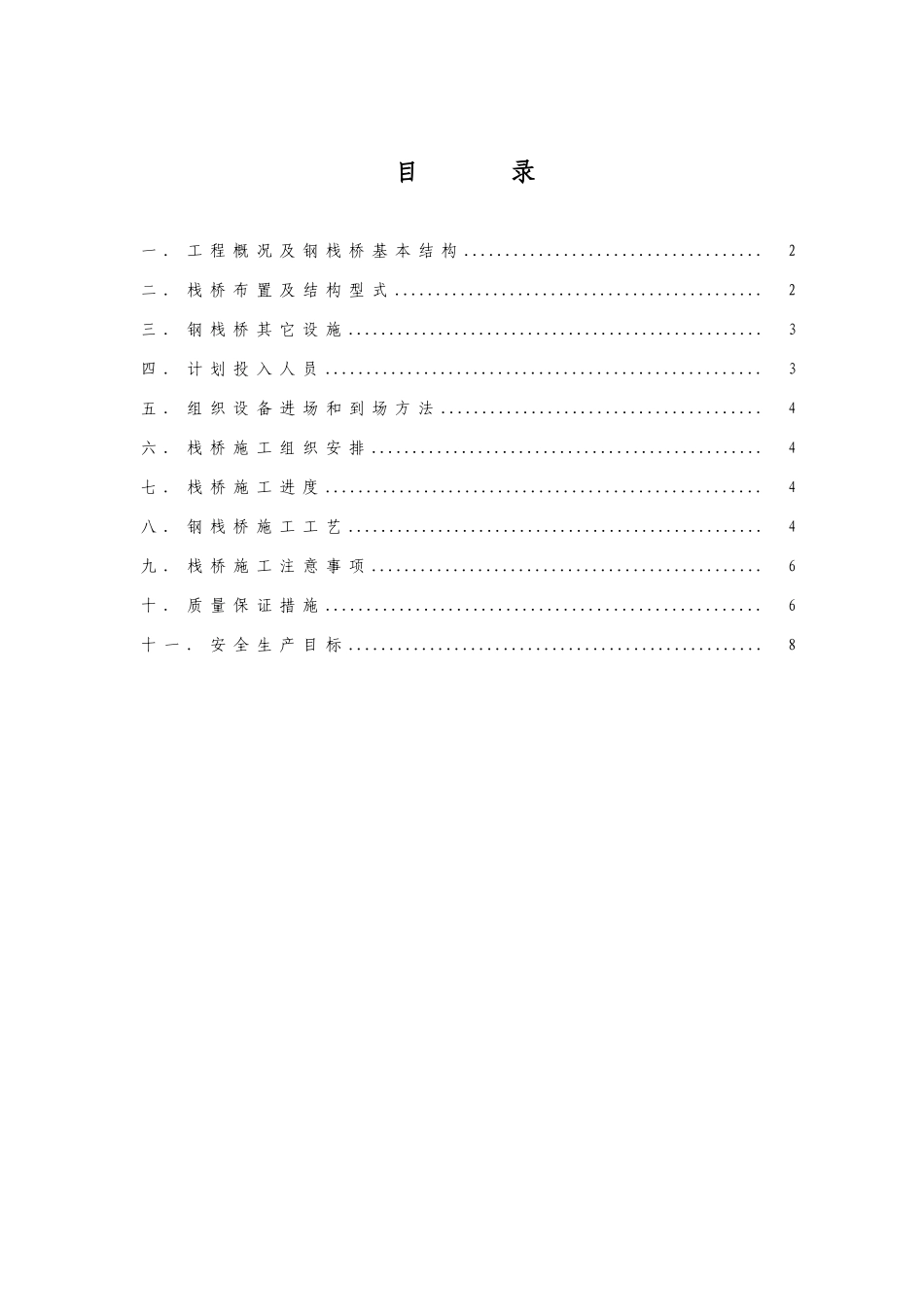

目 录一 ． 工 程 概 况 及 钢 栈 桥 基 本 结 构 ....................................2二 ． 栈 桥 布 置 及 结 构 型 式 .............................................2三 ． 钢 栈 桥 其 它 设 施 ...................................................3四 ． 计 划 投 入 人 员 .....................................................3五 ． 组 织 设 备 进 场 和 到 场 方 法 .......................................4六 ． 栈 桥 施 工 组 织 安 排 ................................................4七 .栈 桥 施 工 进 度 .....................................................4八 ． 钢 栈 桥 施 工 工 艺 ...................................................4九 .栈 桥 施 工 注 意 事 项 ................................................6十 .质 量 保 证 措 施 .....................................................6十 一 .安 全 生 产 目 标 ...................................................8沿 潭 大 桥 左 幅 7# 墩人 行 钢 栈 桥 施 工 方 案一．工程概况及钢栈桥基本结构沿 潭 大 桥 左 右 线 分 离 ， 起 讫 里 程 分 别 为 ZK28+279.48～ZK29+156.52、K28+305.38 ～K29+094.52 ，组合跨径分别为5×40m＋65m ＋110m ＋65m ＋10×40m、3×40m ＋65m ＋110m ＋65m ＋10×40m 。其中，主桥上部结构为65+110+65m 三跨预应力混凝土连续刚构箱梁。因该地区夏季雨水丰沛，左7#墩地势特别，靠山临春江河，暴雨洪水时常发生，影响正常施工作业，因此拟建一人行钢栈桥，便于左7#墩混凝土浇筑时泵管搭设施工及行人通行。栈桥总长约29m ，最高处高度为12m ，布置在垂直于路线前进方向左幅7#墩承台上侧，其一端与临边乡道连接，采纳条形混凝土做基础；另一端至左幅7#墩承台上4 米处，采纳碗扣架做支撑基础。二．栈桥布置及结构型式栈桥总长为29m ，钢栈桥采纳三跨连续梁方案，采纳10m 跨径，全部为型钢栈桥。因春江河无通航要求，历年最高水位在正常水位以上4m左右。栈桥下部结构按混凝土条形基础承载力设计。单排桩采纳C15 砼基础，基础顶面预埋2 块80cm×80cm×2cm钢板，其上焊接2×Φ609mm 钢管桩，分别设置在正常河道岸边处，基础承受来自水流的冲...
