锤击预应力混凝土管桩施工组织方案

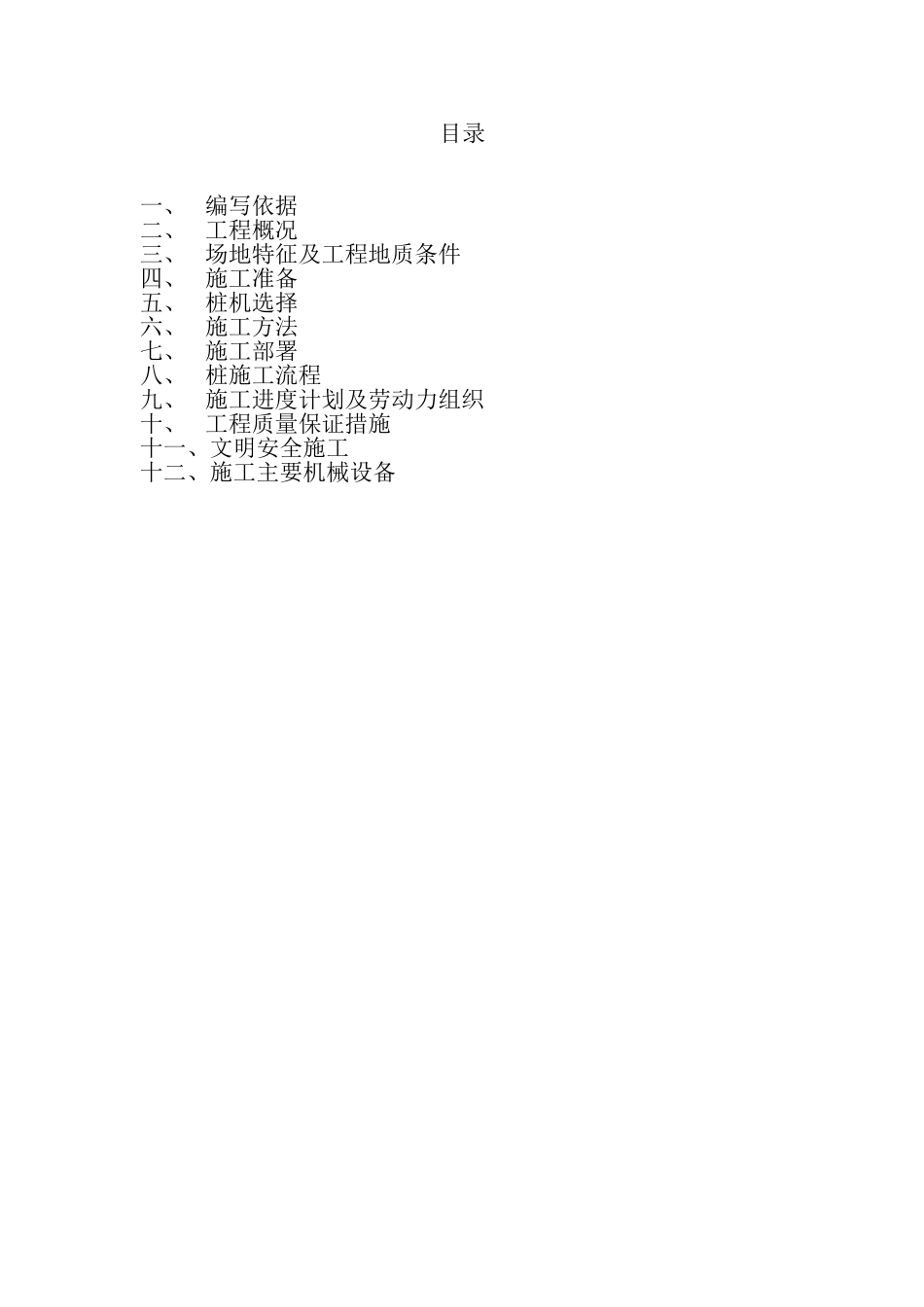

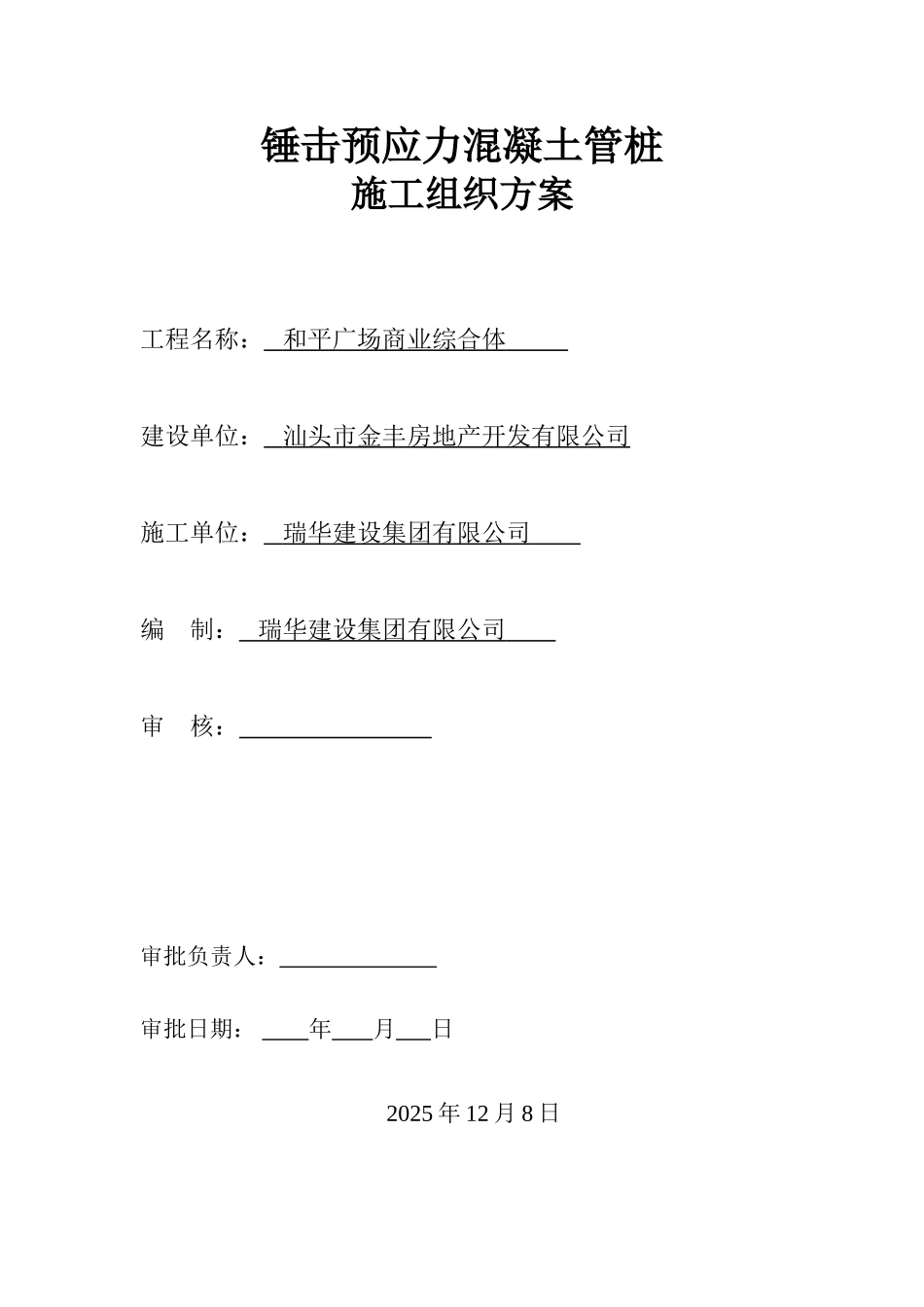

锤击预应力混凝土管桩施工组织方案工程名称： 和平广场商业综合体 建设单位： 汕头市金丰房地产开发有限公司 施工单位： 瑞华建设集团有限公司 编 制： 瑞华建设集团有限公司 审 核： 审批负责人： 审批日期： 年 月 日2025 年 12 月 8 日目录一、编写依据二、工程概况三、场地特征及工程地质条件四、施工准备五、桩机选择六、施工方法七、施工部署八、桩施工流程九、施工进度计划及劳动力组织十、工程质量保证措施十一、文明安全施工十二、施工主要机械设备预应力管桩安全施工专项方案一、编写依据：1. 工程施工合同。2. 广东中美建筑设计院有限公司的设计图纸3. 汕头市粤东工勘察院的：和平广场商业综合体《岩土工程勘察报告书》4. 《建筑地基基础施工质量验收法律规范》（GB50202-2025），《建筑桩基技术法律规范》（JGj94-2025）及《锤击式预应力管桩基础技术法律规范》（DBJ/Y 15-22-2025）。二、工程概况本工程位于广东省汕头市朝阳区里美居委新和惠路西侧，拟建 1 栋19 层、1 栋 21 层、3 栋 24 层、2 栋 27 层商业综合体及二层地下停车场。基础桩为 PHC 管桩。预应力钢筋混凝土强度等级 C80。设计直径为 Φ500mm，壁厚 125mm，AB 型，数量约为 1382 根；直径为Φ500mm，壁厚 100mm，AB 型，数量约为 217 根，计划用 62 型锤击 桩 机 四 台 进 行 施 工 。 单 桩 竖 向 承 载 力 特 征 值 ：GZ1Φ500mm、125mm、AB型，为2300kN。KGZ1Φ500mm、100mm、AB 型，为 1100kN，单桩抗拔承载力特征值：为 500kN。桩端持力层为第 9 中、粗砂层。桩长：GZ1自设计桩顶算起约 35m；KGZ1 自设计桩顶算起约 29m。最后三阵收锤标准按试桩后确定数据执行。三、地质条件据工程地质勘察揭露土层自上到下共分为 12 个土层依次分述如下：1、杂填土；2、淤泥；3、粘土；4 粉砂；5 淤泥；6 粗砂；7 游拌泥质土；8 粘土；9、中粗砂；10、粉质粘土；11、粗砂；12 全风化煌斑岩或全风化花岗岩；（详见《岩土工程勘察报告》）。四、施工准备1. 图纸会审，熟悉施工图纸及施工场地 2、工程地质勘察报告。了解现场情况，收集工程相关资料。2． 临时设施：施工场地办公室、工棚、临时电箱等按要求合理布置。临时电源处安装漏电断路保护器，临时便道平整，临时排水畅通等。3. 筹组现场管理机构及人员，安排施工班组人力物力和作业计划。4. 机械设备进场组装与检修，并检查桩...
