阀门选型与设置导则汇总

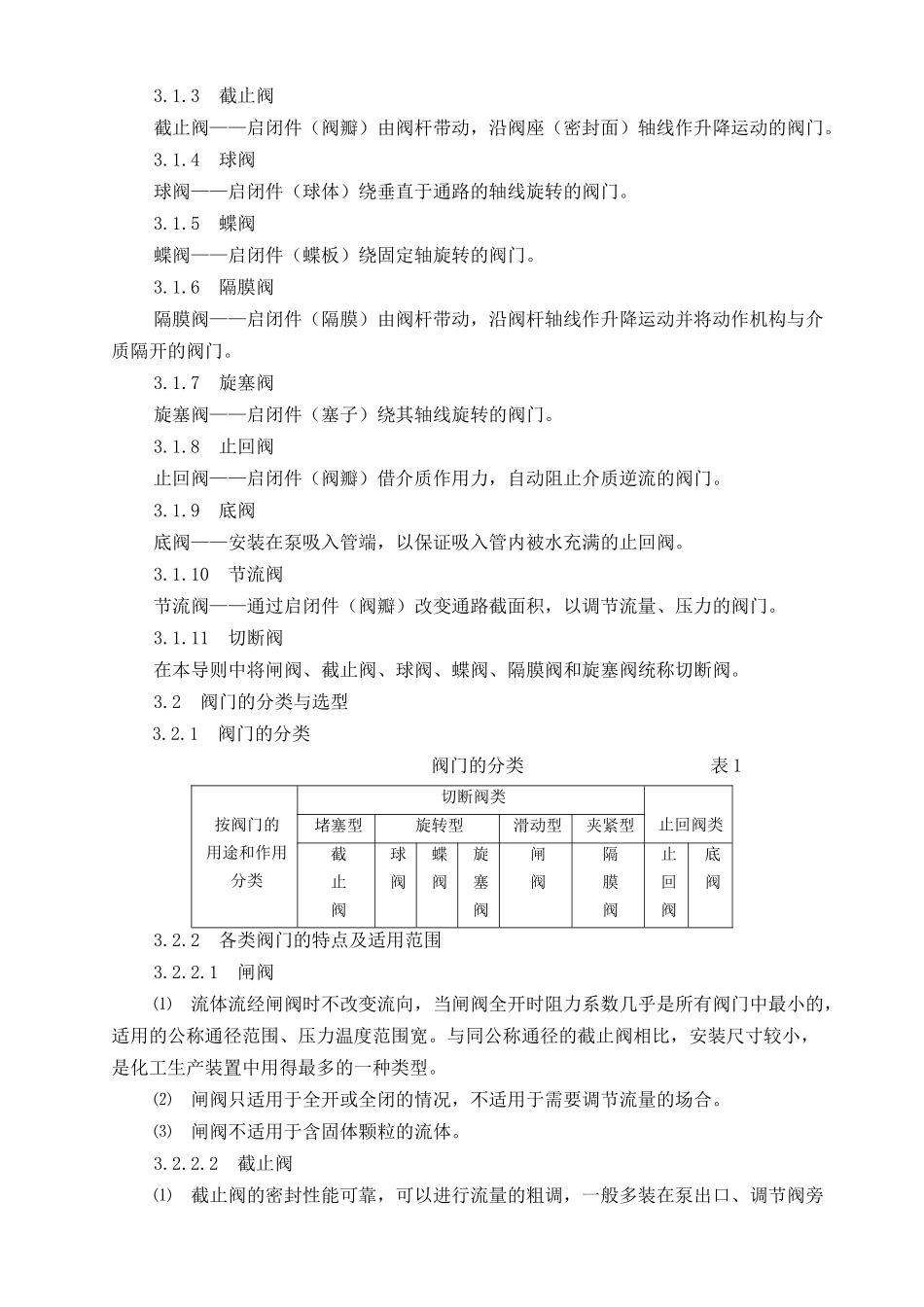

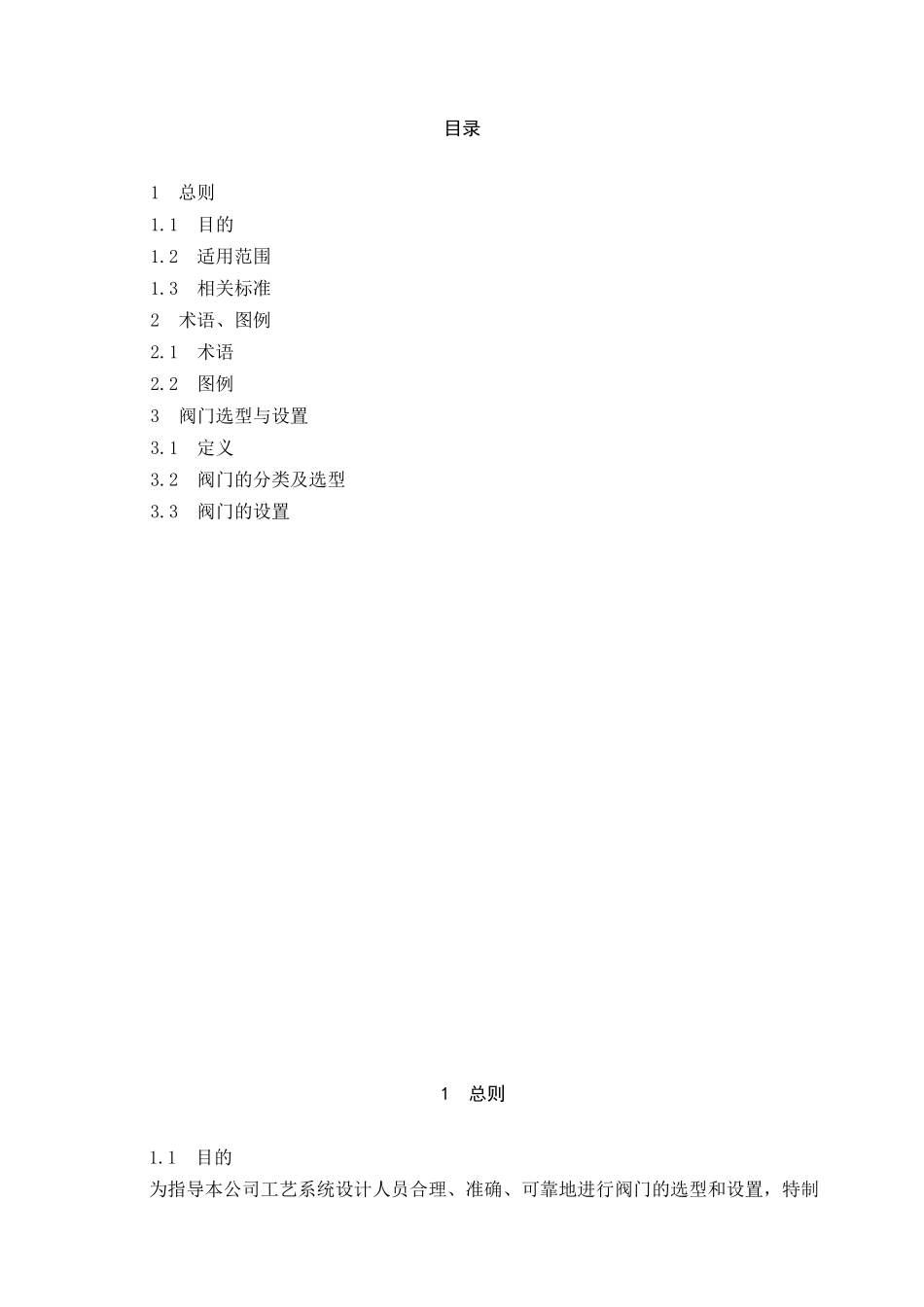

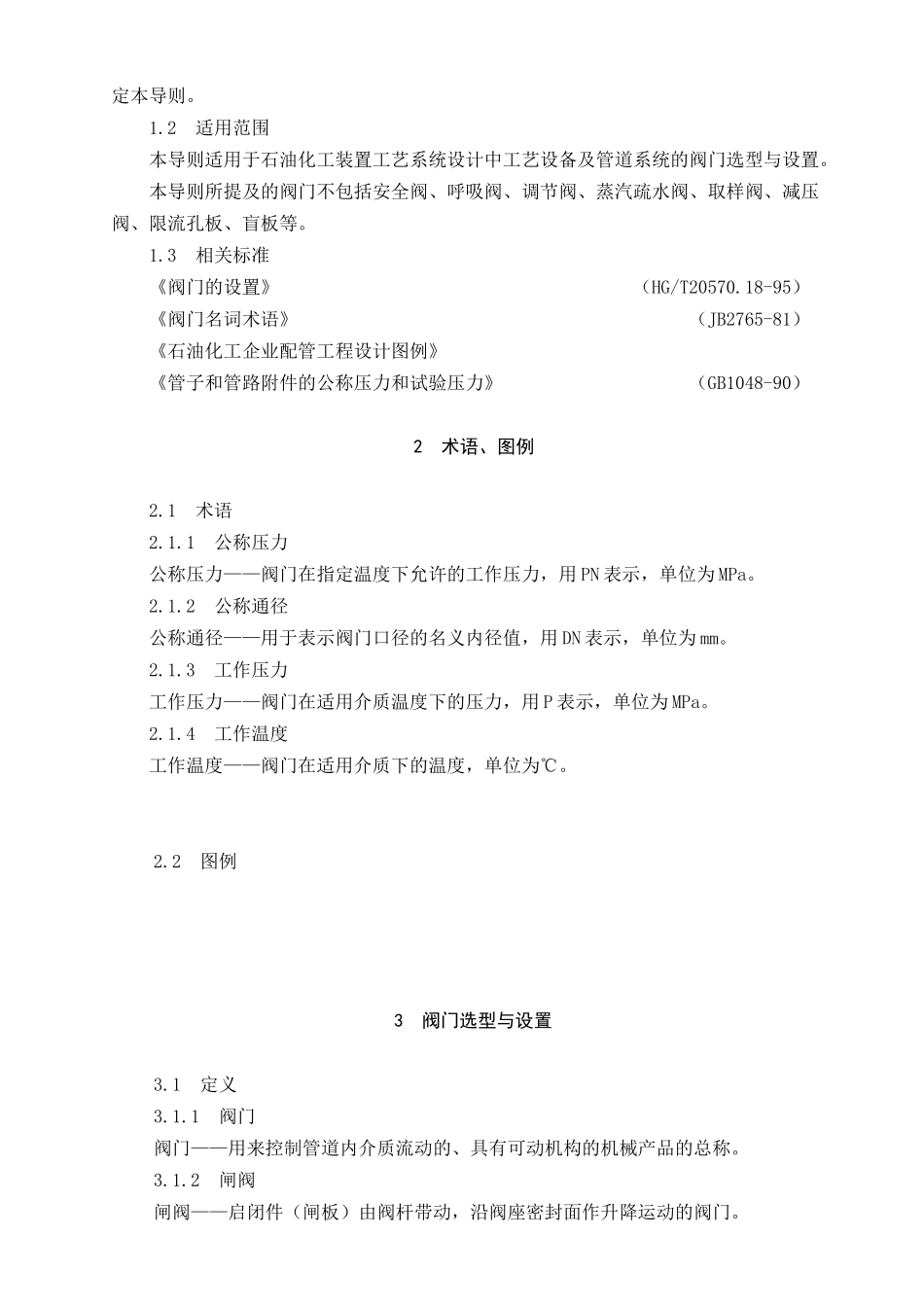

目录1 总则1.1 目的1.2 适用范围1.3 相关标准2 术语、图例 2.1 术语 2.2 图例3 阀门选型与设置3.1 定义 3.2 阀门的分类及选型3.3 阀门的设置 1 总则 1.1 目的 为指导本公司工艺系统设计人员合理、准确、可靠地进行阀门的选型和设置，特制定本导则。 1.2 适用范围 本导则适用于石油化工装置工艺系统设计中工艺设备及管道系统的阀门选型与设置。 本导则所提及的阀门不包括安全阀、呼吸阀、调节阀、蒸汽疏水阀、取样阀、减压阀、限流孔板、盲板等。 1.3 相关标准 《阀门的设置》 （HG/T20570.18-95） 《阀门名词术语》 （JB2765-81） 《石油化工企业配管工程设计图例》 《管子和管路附件的公称压力和试验压力》 （GB1048-90）2 术语、图例 2.1 术语 2.1.1 公称压力 公称压力——阀门在指定温度下允许的工作压力，用 PN 表示，单位为 MPa。 2.1.2 公称通径 公称通径——用于表示阀门口径的名义内径值，用 DN 表示，单位为 mm。 2.1.3 工作压力 工作压力——阀门在适用介质温度下的压力，用 P 表示，单位为 MPa。 2.1.4 工作温度 工作温度——阀门在适用介质下的温度，单位为℃。 2.2 图例 3 阀门选型与设置 3.1 定义 3.1.1 阀门 阀门——用来控制管道内介质流动的、具有可动机构的机械产品的总称。 3.1.2 闸阀 闸阀——启闭件（闸板）由阀杆带动，沿阀座密封面作升降运动的阀门。 3.1.3 截止阀 截止阀——启闭件（阀瓣）由阀杆带动，沿阀座（密封面）轴线作升降运动的阀门。 3.1.4 球阀 球阀——启闭件（球体）绕垂直于通路的轴线旋转的阀门。 3.1.5 蝶阀 蝶阀——启闭件（蝶板）绕固定轴旋转的阀门。 3.1.6 隔膜阀 隔膜阀——启闭件（隔膜）由阀杆带动，沿阀杆轴线作升降运动并将动作机构与介 质隔开的阀门。 3.1.7 旋塞阀 旋塞阀——启闭件（塞子）绕其轴线旋转的阀门。 3.1.8 止回阀 止回阀——启闭件（阀瓣）借介质作用力，自动阻止介质逆流的阀门。 3.1.9 底阀 底阀——安装在泵吸入管端，以保证吸入管内被水充满的止回阀。 3.1.10 节流阀 节流阀——通过启闭件（阀瓣）改变通路截面积，以调节流量、压力的阀门。 3.1.11 切断阀 在本导则中将闸阀、截止阀、球阀、蝶阀、隔膜阀和旋塞阀统称切断阀。 3.2 阀门的分类与选型 3.2.1 阀门的分类 阀门的分类 表 1按阀门的用途和作用分类切断阀类止回阀类堵塞型旋转型滑动型夹紧型截止阀球阀蝶...
