防雷应急预案

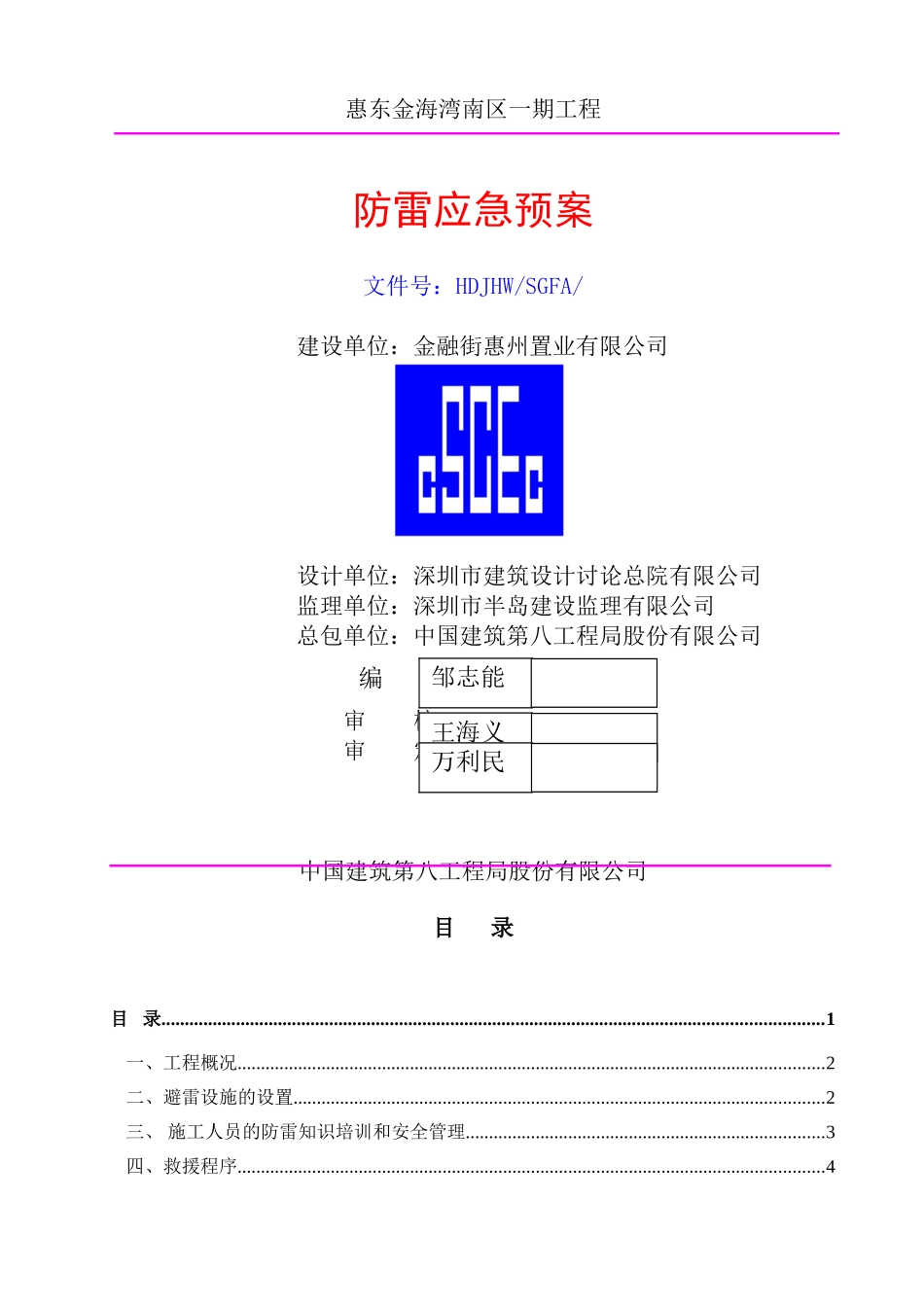

惠东金海湾南区一期工程防雷应急预案文件号：HDJHW/SGFA/建设单位：金融街惠州置业有限公司设计单位：深圳市建筑设计讨论总院有限公司监理单位：深圳市半岛建设监理有限公司总包单位：中国建筑第八工程局股份有限公司编 制：审 核：审 定：中国建筑第八工程局股份有限公司目 录目 录..............................................................................................................................................1一、工程概况..............................................................................................................................2二、避雷设施的设置..................................................................................................................2三、 施工人员的防雷知识培训和安全管理.............................................................................3四、救援程序..............................................................................................................................4王海义万利民邹志能一、工程概况金海湾南区一期工程位于惠东巽寮镇，坐落在孤山上，场地开阔，地势较高，且建筑施工场地四周的起重机、脚手架矗立很高，易遭雷击；很多照明线路及用电线路离地不高，这些途径都容易在雷暴发生时成为“引雷器”。一旦发生雷击事故，后果往往相当严重。二、避雷设施的设置 常用的建筑物防雷装置有避雷针、避雷线、避雷网、避雷带和避雷器等，一个完整的防雷装置包括接闪器、引下线和接地装置。2.1 避雷器的安装 高压架空线路及电力变压器高压侧应装设避雷器，避雷器的安装位置应尽可能靠近变电所。避雷器宜安装在高压熔断器与变压器之间，以保护电力变压器线路免于遭受雷击。避雷器可选用 FS-10 型阀式避雷器，杆上避雷器应排列整齐、高低一致。10 kV 避雷器安装的相间距离不小于 350 mm。避雷器引线应力求做到短直、张驰适度、连接紧密，其引上线一般采纳 16 mm2 的铜芯绝缘线，引下线一般采纳 25 mm2 的钢芯绝缘线。 避雷器防雷接地引下线采纳“三位一体”的接线方式，即：避雷器接地引下线、电力变压器的金属外壳接地引下线和变压器低压侧中性点引下线三者连接在一起，然后共同与接地装置相连接。这样，当高压侧落雷使避雷器放电时，变压器绝缘上所承受的电压，即为避雷器的残压，将无损于...
