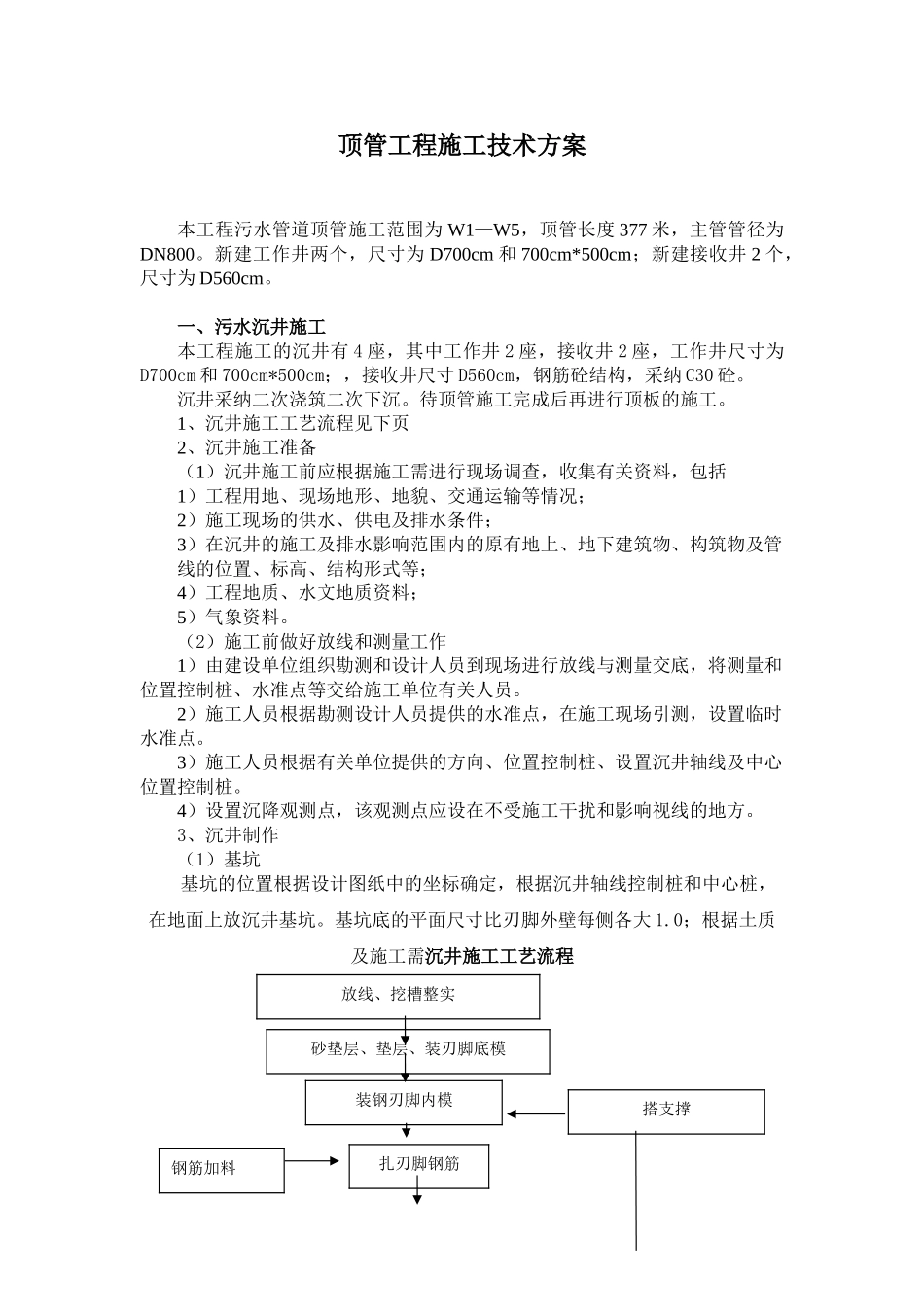

顶管工程施工技术方案本工程污水管道顶管施工范围为 W1—W5，顶管长度 377 米，主管管径为DN800。新建工作井两个，尺寸为 D700cm 和 700cm*500cm；新建接收井 2 个，尺寸为 D560cm。一、污水沉井施工本工程施工的沉井有 4 座，其中工作井 2 座，接收井 2 座，工作井尺寸为D700cm 和 700cm*500cm；，接收井尺寸 D560cm，钢筋砼结构，采纳 C30 砼。沉井采纳二次浇筑二次下沉。待顶管施工完成后再进行顶板的施工。1、沉井施工工艺流程见下页2、沉井施工准备（1）沉井施工前应根据施工需进行现场调查，收集有关资料，包括1）工程用地、现场地形、地貌、交通运输等情况；2）施工现场的供水、供电及排水条件；3）在沉井的施工及排水影响范围内的原有地上、地下建筑物、构筑物及管线的位置、标高、结构形式等；4）工程地质、水文地质资料；5）气象资料。（2）施工前做好放线和测量工作1）由建设单位组织勘测和设计人员到现场进行放线与测量交底，将测量和位置控制桩、水准点等交给施工单位有关人员。2）施工人员根据勘测设计人员提供的水准点，在施工现场引测，设置临时水准点。3）施工人员根据有关单位提供的方向、位置控制桩、设置沉井轴线及中心位置控制桩。4）设置沉降观测点，该观测点应设在不受施工干扰和影响视线的地方。3、沉井制作（1）基坑基坑的位置根据设计图纸中的坐标确定，根据沉井轴线控制桩和中心桩，在地面上放沉井基坑。基坑底的平面尺寸比刃脚外壁每侧各大 1.0；根据土质及施工需沉井施工工艺流程 砂垫层、垫层、装刃脚底模装钢刃脚内模扎刃脚钢筋钢筋加料放线、挖槽整实搭支撑要确定基坑边坡；基坑底部四周应挖设断面不小于 30×30（cm）的排水沟，并接入基坑内的集水井中，集水井至少应比集水沟深 50cm，用排水泵将集水井内的水排到远离基坑以外的原有窨井中，集水井内常常保持最低水位，直到集水井废除时止。基坑开挖的深度，根据土质、地下水位、现场施工条件定为 1.5-2 米。基坑四周除顶进管道位置外用 24#钢板桩密桩围护，并设水平挡板和角撑，以防止基坑四周土石方的塌落。基坑挖出的土运出沉井施工场地。（2）砂垫层制作砂垫层宽按素砼垫层宽向外略挑出，并用基底层构成 1：1 坡度，砂垫层需采纳颗粒级配良好的中粗砂，摊铺完毕后洒水夯实。并在砂垫层上铺设垫木支撑模板。（3）素砼垫层铺设C15 素砼垫层施工中需振捣密实，垫层表面应保持平整，平整度误差控制在±10MM 以内，沉井起沉凿除砼...
