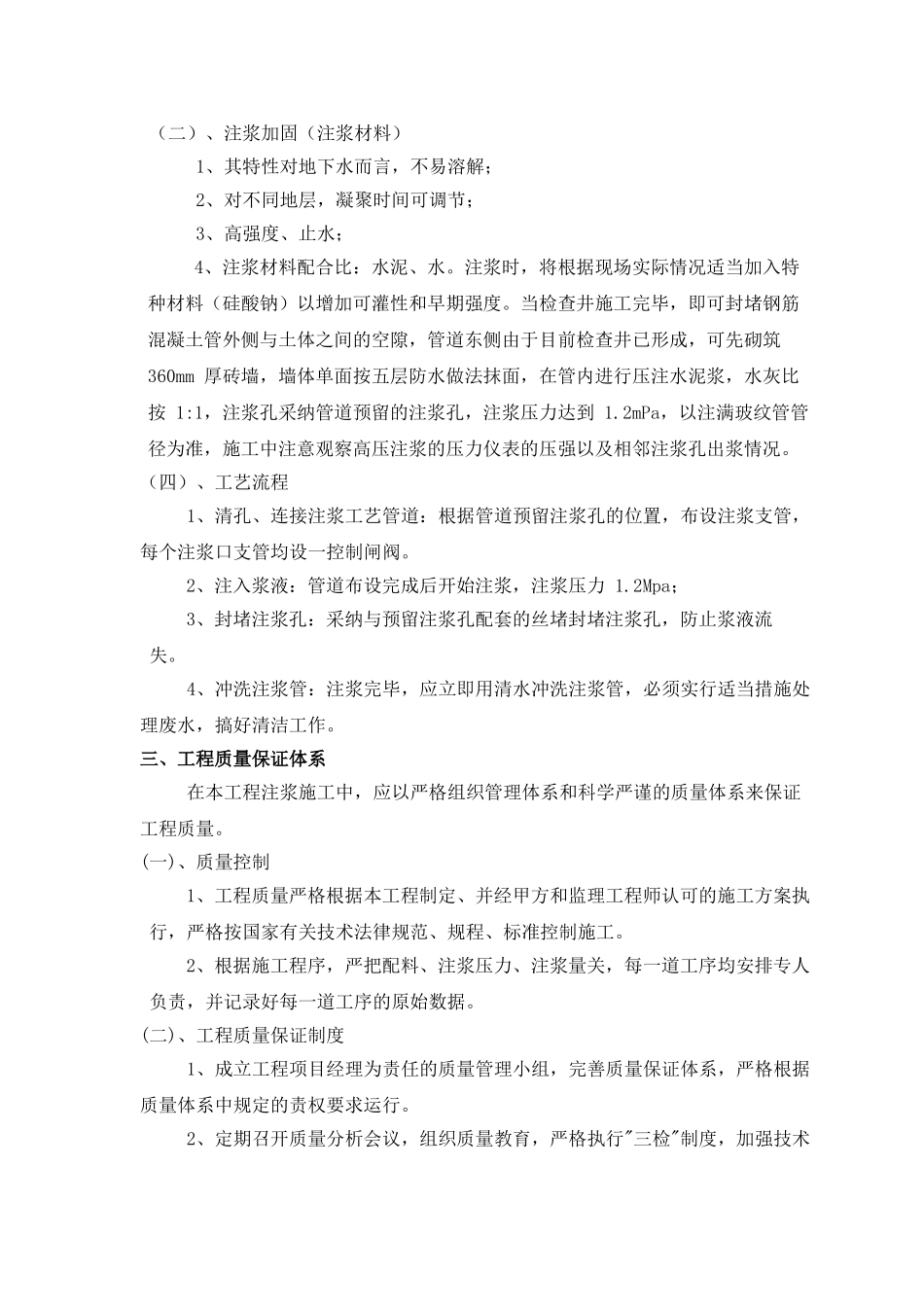

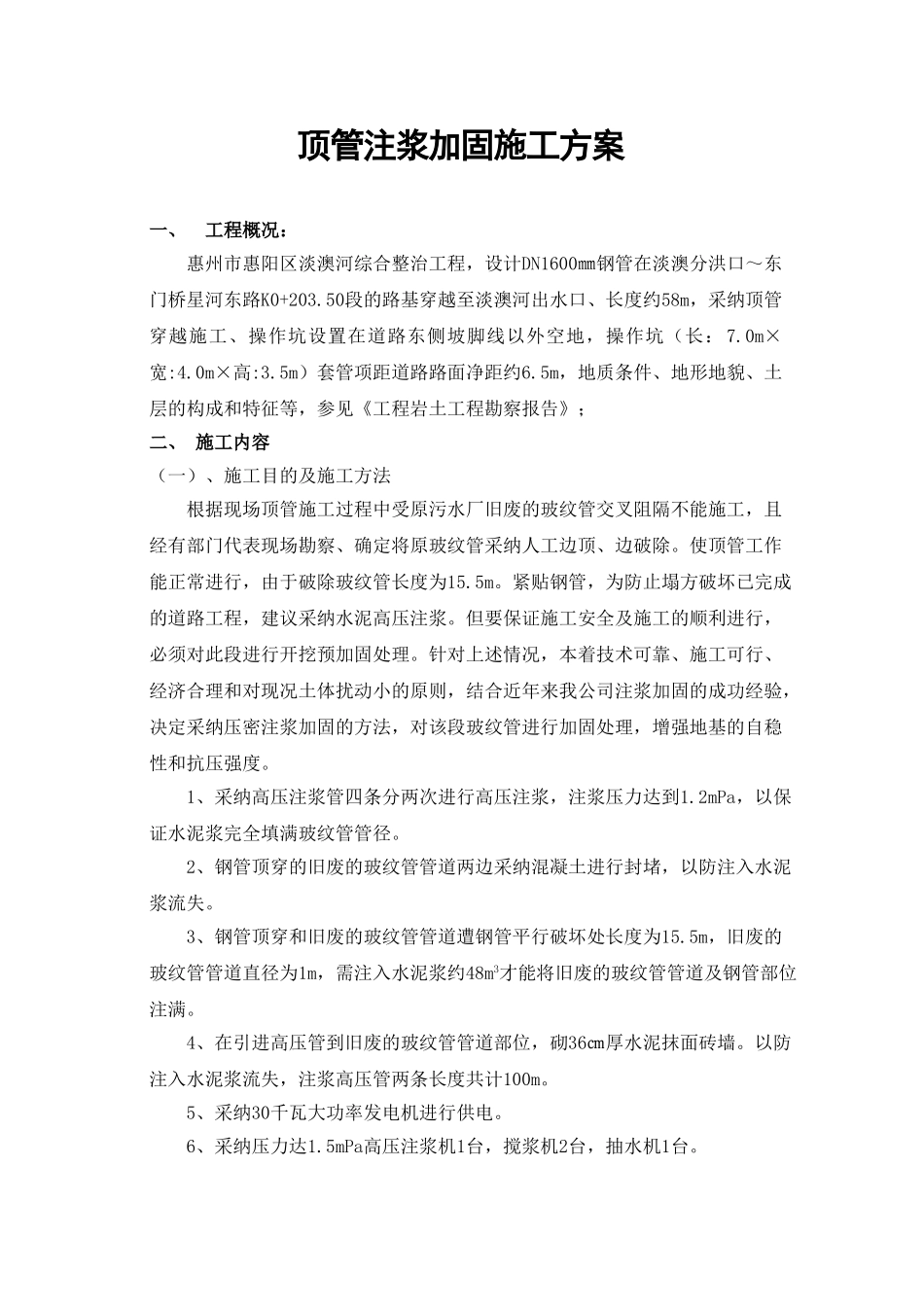

顶管注浆加固施工方案一、工程概况：惠州市惠阳区淡澳河综合整治工程，设计DN1600㎜钢管在淡澳分洪口～东门桥星河东路K0+203.50段的路基穿越至淡澳河出水口、长度约58m，采纳顶管穿越施工、操作坑设置在道路东侧坡脚线以外空地，操作坑（长： 7.0m×宽:4.0m×高:3.5m）套管项距道路路面净距约6.5m，地质条件、地形地貌、土层的构成和特征等，参见《工程岩土工程勘察报告》； 二、 施工内容（一）、施工目的及施工方法根据现场顶管施工过程中受原污水厂旧废的玻纹管交叉阻隔不能施工，且经有部门代表现场勘察、确定将原玻纹管采纳人工边顶、边破除。使顶管工作能正常进行，由于破除玻纹管长度为15.5m。紧贴钢管，为防止塌方破坏已完成的道路工程，建议采纳水泥高压注浆。但要保证施工安全及施工的顺利进行，必须对此段进行开挖预加固处理。针对上述情况，本着技术可靠、施工可行、经济合理和对现况土体扰动小的原则，结合近年来我公司注浆加固的成功经验，决定采纳压密注浆加固的方法，对该段玻纹管进行加固处理，增强地基的自稳性和抗压强度。1、采纳高压注浆管四条分两次进行高压注浆，注浆压力达到1.2mPa，以保证水泥浆完全填满玻纹管管径。2、钢管顶穿的旧废的玻纹管管道两边采纳混凝土进行封堵，以防注入水泥浆流失。3、钢管顶穿和旧废的玻纹管管道遭钢管平行破坏处长度为15.5m，旧废的玻纹管管道直径为1m，需注入水泥浆约48m3才能将旧废的玻纹管管道及钢管部位注满。4、在引进高压管到旧废的玻纹管管道部位，砌36㎝厚水泥抹面砖墙。以防注入水泥浆流失，注浆高压管两条长度共计100m。5、采纳30千瓦大功率发电机进行供电。6、采纳压力达1.5mPa高压注浆机1台，搅浆机2台，抽水机1台。（二）、注浆加固（注浆材料）1、其特性对地下水而言，不易溶解；2、对不同地层，凝聚时间可调节；3、高强度、止水；4、注浆材料配合比：水泥、水。注浆时，将根据现场实际情况适当加入特种材料（硅酸钠）以增加可灌性和早期强度。当检查井施工完毕，即可封堵钢筋混凝土管外侧与土体之间的空隙，管道东侧由于目前检查井已形成，可先砌筑 360mm 厚砖墙，墙体单面按五层防水做法抹面，在管内进行压注水泥浆，水灰比按 1:1，注浆孔采纳管道预留的注浆孔，注浆压力达到 1.2mPa，以注满玻纹管管径为准，施工中注意观察高压注浆的压力仪表的压强以及相邻注浆孔出浆情况。（四）、工艺流程1、清孔、连接注浆工艺管道：根据管道预留注浆孔的位置，布设注浆支管，...
