黑白电视机安装与维修

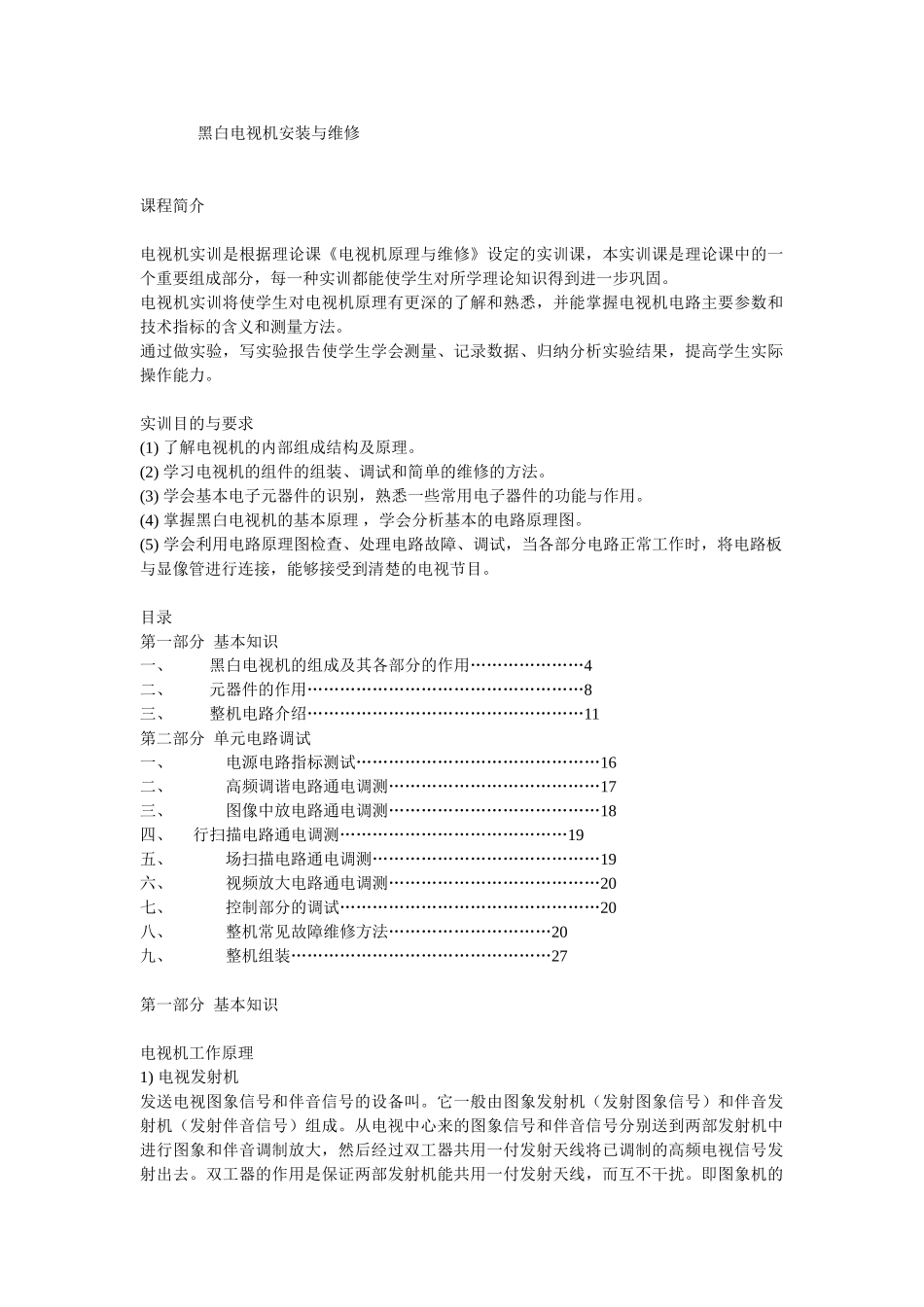

黑白电视机安装与维修_第1页
1/19
黑白电视机安装与维修_第2页
2/19

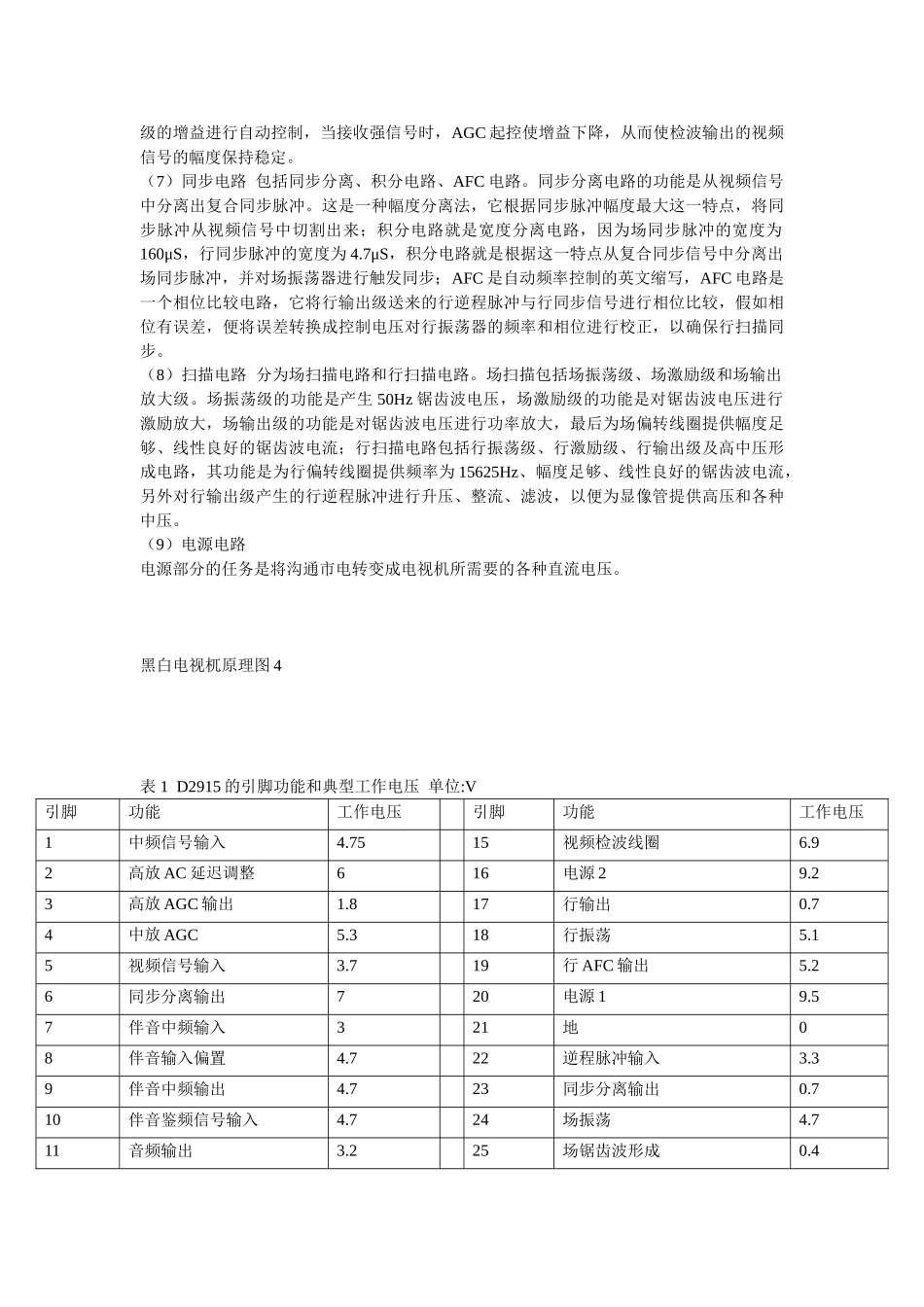

黑白电视机安装与维修_第3页
3/19
黑白电视机安装与维修 课程简介电视机实训是根据理论课《电视机原理与维修》设定的实训课,本实训课是理论课中的一个重要组成部分,每一种实训都能使学生对所学理论知识得到进一步巩固。电视机实训将使学生对电视机原理有更深的了解和熟悉,并能掌握电视机电路主要参数和技术指标的含义和测量方法。通过做实验,写实验报告使学生学会测量、记录数据、归纳分析实验结果,提高学生实际操作能力。 实训目的与要求(1) 了解电视机的内部组成结构及原理。(2) 学习电视机的组件的组装、调试和简单的维修的方法。(3) 学会基本电子元器件的识别,熟悉一些常用电子器件的功能与作用。(4) 掌握黑白电视机的基本原理 ,学会分析基本的电路原理图。(5) 学会利用电路原理图检查、处理电路故障、调试,当各部分电路正常工作时,将电路板与显像管进行连接,能够接受到清楚的电视节目。 目录第一部分 基本知识一、 黑白电视机的组成及其各部分的作用…………………4二、 元器件的作用……………………………………………8三、 整机电路介绍……………………………………………11第二部分 单元电路调试一、 电源电路指标测试………………………………………16二、 高频调谐电路通电调测…………………………………17三、 图像中放电路通电调测…………………………………18四、 行扫描电路通电调测……………………………………19五、 场扫描电路通电调测……………………………………19六、 视频放大电路通电调测…………………………………20七、 控制部分的调试…………………………………………20八、 整机常见故障维修方法…………………………20九、 整机组装…………………………………………27 第一部分 基本知识 电视机工作原理1) 电视发射机发送电视图象信号和伴音信号的设备叫。它一般由图象发射机(发射图象信号)和伴音发射机(发射伴音信号)组成。从电视中心来的图象信号和伴音信号分别送到两部发射机中进行图象和伴音调制放大,然后经过双工器共用一付发射天线将已调制的高频电视信号发射出去。双工器的作用是保证两部发射机能共用一付发射天线,而互不干扰。即图象机的信号不倒入伴音机,伴音机的信号也不倒入图象机,如图 1 所示。此外,发射机还包括各种测试设备,可以随时监视与检测整个发射系统的工作状态。 2)电视接收机简称电视机,是广播电视系统的中端设备,它的主要作用是把电视台发出的高频信号进行放大、...
