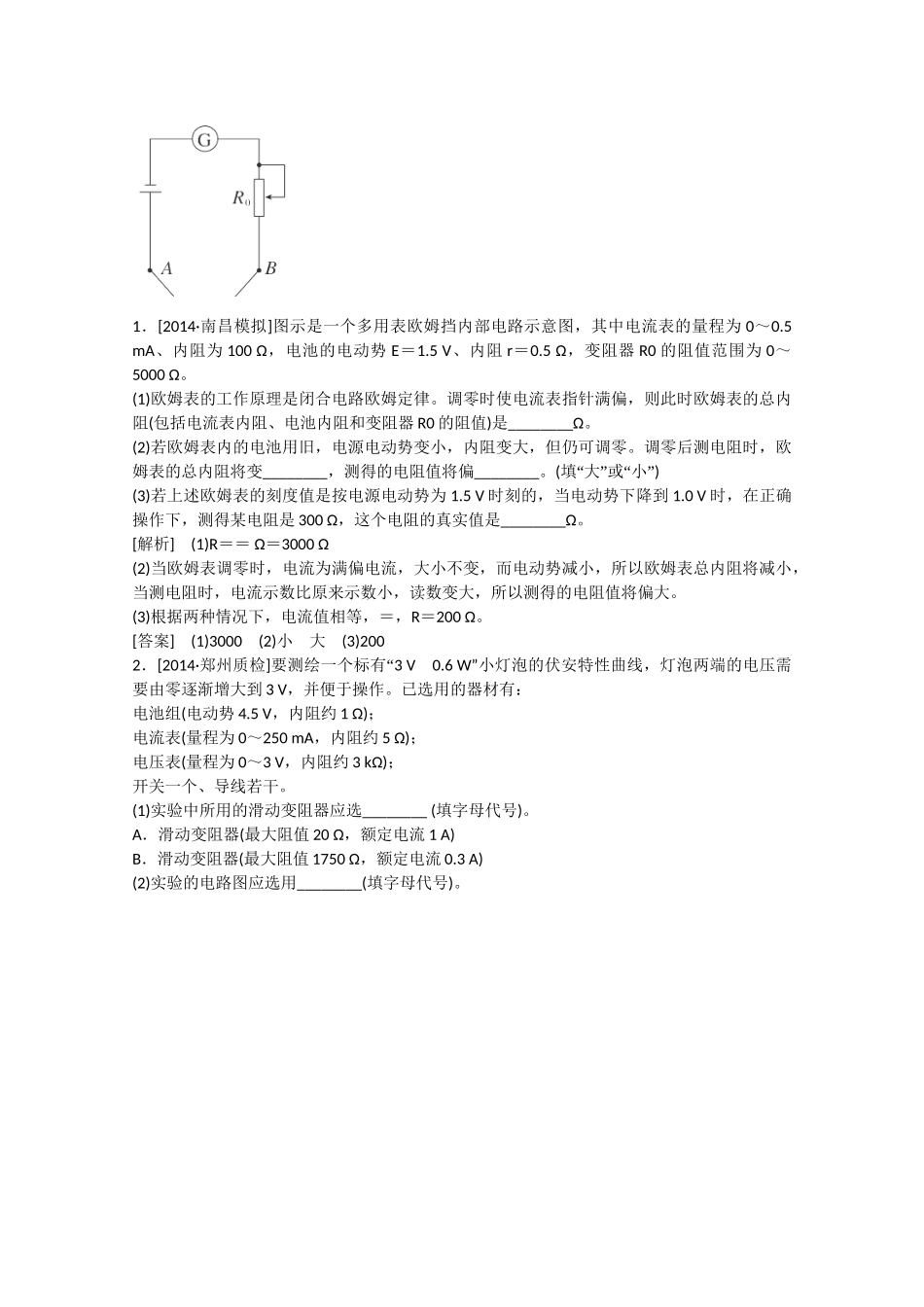

1．[2014·南昌模拟]图示是一个多用表欧姆挡内部电路示意图，其中电流表的量程为0～0.5mA、内阻为100Ω，电池的电动势E＝1.5V、内阻r＝0.5Ω，变阻器R0的阻值范围为0～5000Ω。(1)欧姆表的工作原理是闭合电路欧姆定律。调零时使电流表指针满偏，则此时欧姆表的总内阻(包括电流表内阻、电池内阻和变阻器R0的阻值)是________Ω。(2)若欧姆表内的电池用旧，电源电动势变小，内阻变大，但仍可调零。调零后测电阻时，欧姆表的总内阻将变________，测得的电阻值将偏________。(“”“”填大或小)(3)若上述欧姆表的刻度值是按电源电动势为1.5V时刻的，当电动势下降到1.0V时，在正确操作下，测得某电阻是300Ω，这个电阻的真实值是________Ω。[解析](1)R＝＝Ω＝3000Ω(2)当欧姆表调零时，电流为满偏电流，大小不变，而电动势减小，所以欧姆表总内阻将减小，当测电阻时，电流示数比原来示数小，读数变大，所以测得的电阻值将偏大。(3)根据两种情况下，电流值相等，＝，R＝200Ω。[答案](1)3000(2)小大(3)2002．[2014·郑州质检]“要测绘一个标有3V0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增大到3V，并便于操作。已选用的器材有：电池组(电动势4.5V，内阻约1Ω)；电流表(量程为0～250mA，内阻约5Ω)；电压表(量程为0～3V，内阻约3kΩ)；开关一个、导线若干。(1)实验中所用的滑动变阻器应选________(填字母代号)。A．滑动变阻器(最大阻值20Ω，额定电流1A)B．滑动变阻器(最大阻值1750Ω，额定电流0.3A)(2)实验的电路图应选用________(填字母代号)。(3)实验得到的小灯泡的伏安特性曲线如图甲所示。现将两个这样的小灯泡并联后再与一个2Ω的定值电阻R串联，接在电动势为1.5V、内阻为1Ω的电源两端，如图乙所示。每个小灯泡消耗的功率是________W。[解析]本题考查测绘小灯泡的伏安特性曲线实验，意在考查考生对该实验的掌握情况。(1)由题意可知，本实验选择的是分压电路，因此滑动变阻器选择的是A。(2)因为小灯泡的电阻RL＝＝15Ω，和电流表电阻相近，故应采用电流表外接法，因此应选用B电路。(3)设小灯泡的电流为I，电压为U，由U＝E－2I(R＋r)，代入数据得U＝1.5－6I(V)，作出小灯泡在题图乙电路中的电压电流关系图线与小灯泡的伏安特性曲线的交点，由此交点即可读出此时通过小灯泡的电流以及小灯泡两端的电压。由P＝UI可得此时灯泡的功率。[答案](1)A(2)B(3)0.093．[2014·武昌调研]一位同学想将一个量程约为5V有清晰刻度但没有示数、内电阻约为10kΩ的电压表Vx改装成一个量程为15V的电压表，可以使用的实验器材如下：A．电源(电动势约15V，内电阻小于2Ω)B．标准电压表V0(量程为15V，内电阻约30kΩ)C．电阻箱(阻值范围0～9999.9Ω)D．电阻箱(阻值范围0～99999.9Ω)E．滑动变阻器(阻值为0～20Ω)F．滑动变阻器(阻值为0～20kΩ)G．开关S和导线若干为了正确改装，需要测量出电压表Vx的量程和内电阻，该同学的实验操作过程为：(1)将实验仪器按图甲所示电路连接，电阻箱R1应选________，滑动变阻器R0应选______(填仪器前的字母序号)。(2)将电阻箱R1的阻值调至最大，将滑动变阻器的滑片P移至滑动变阻器的接近右端处，闭合开关S；接着调节电阻箱，直至电压表Vx满偏，记录此时电阻箱的阻值和标准电压表V0的示数U。(3)向左移动滑片P至滑动变阻器的另一位置，再次调节电阻箱R1直至电压表Vx满偏，记录此时电阻箱的阻值和标准电压表V0的示数。(4)重复步骤(3)3～5次。(5)该同学将实验中记录的各组电阻箱的阻值R和标准电压表V0的示数U的数据在U－R坐标系中正确地描好点(如图乙)，请你在图中完成U－R图线。(6)根据图线可以求得电压表Vx的量程为________V，内电阻为________Ω。将电压表Vx与一个阻值为________Ω的电阻串联就可以组成量程为15V的电压表。[解析]本题考查电压表改装的实验，意在考查考生对电压表改装的掌握情况，以及对该实验的理解。电压表内阻约为10kΩ，电阻箱应选择D；电路为分压电路，因此滑动变阻器应该选择E；描点连线作出图象，由图象可知，纵轴截距表示Vx的量程，由图可知为4.5V；当电压表示数为Vx量程的2倍时，电阻箱分压与电压表Vx分压相等，此时电阻箱的电阻值等...
