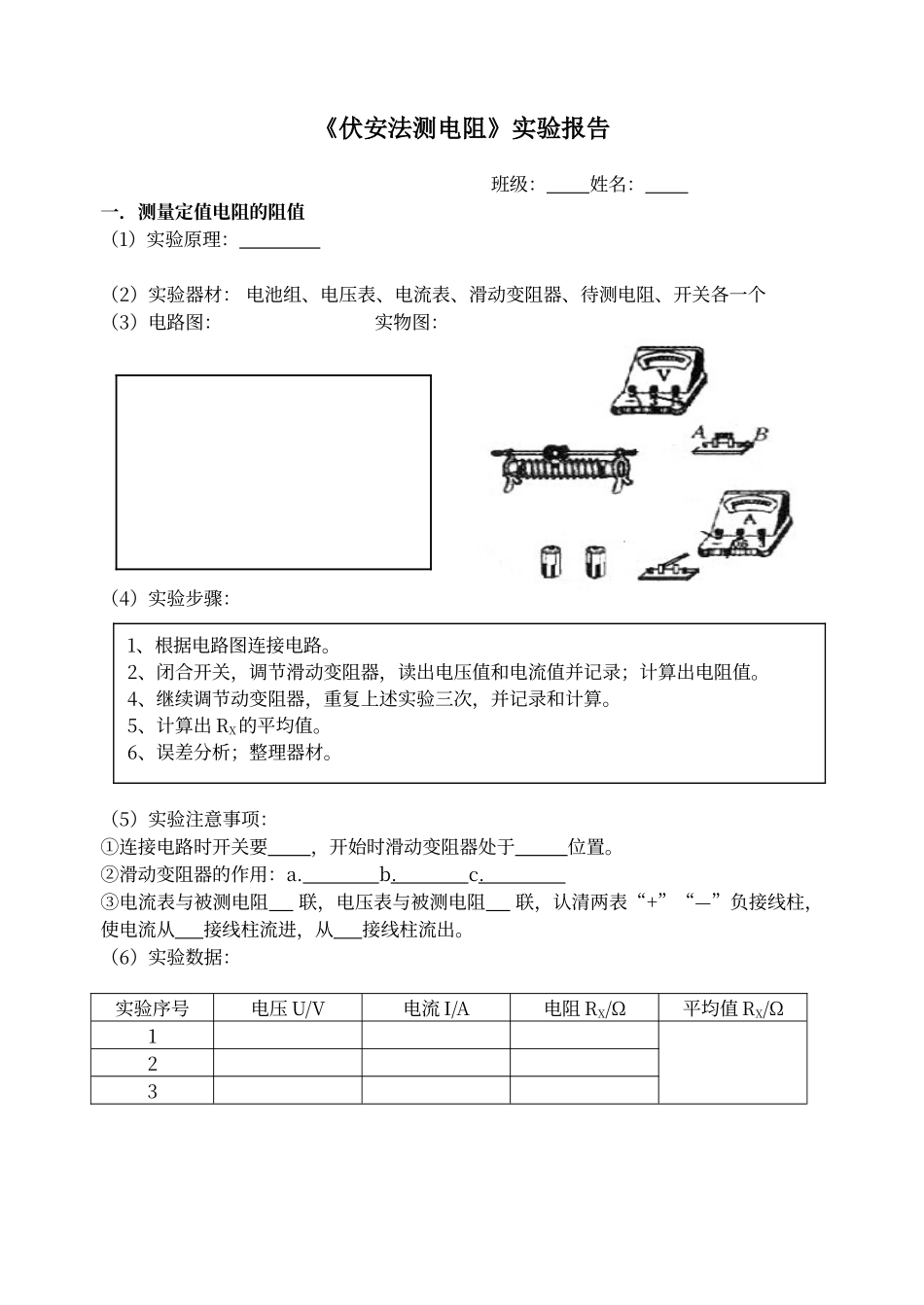

1、根据电路图连接电路。2、闭合开关，调节滑动变阻器，读出电压值和电流值并记录；计算出电阻值。4、继续调节动变阻器，重复上述实验三次，并记录和计算。5、计算出 RX的平均值。6、误差分析；整理器材。《伏安法测电阻》实验报告班级： 姓名： 一．测量定值电阻的阻值（1）实验原理： （2）实验器材： 电池组、电压表、电流表、滑动变阻器、待测电阻、开关各一个 （3）电路图： 实物图：（4）实验步骤：（5）实验注意事项：①连接电路时开关要 ，开始时滑动变阻器处于 位置。②滑动变阻器的作用：a. b. c. ③电流表与被测电阻 联，电压表与被测电阻 联，认清两表“+”“—”负接线柱，使电流从 接线柱流进，从 接线柱流出。（6）实验数据：实验序号电压 U/V电流 I/A电阻 RX/Ω平均值 RX/Ω123二．测量小灯泡的电阻：1. 电路图： 连接实物图 ： 2. 实验数据：实验序号电压 U/V电流 I/A灯泡电阻 RL/Ω灯泡明暗程度1暗2较亮3很亮3. 问题：计算灯泡电阻时能不能取平均值为什么 4.故障分析：（1）小灯泡断路，电压表 示数，电流表 示数。（选填“有”或“无”）（2）小灯泡短路，电压表 示数，电流表 示数。（选填“有”或“无”）（3）滑动变阻器同时接上接线柱，灯泡很 （选填“亮”或“暗”）。移动滑片，电压表和电流表示数 （选填“变”或“不变”）。（4）滑动变阻器同时接下接线柱，灯泡很 （选填“亮”或“暗”）。移动滑片，电压表和电流表示数 （选填“变”或“不变”）。
