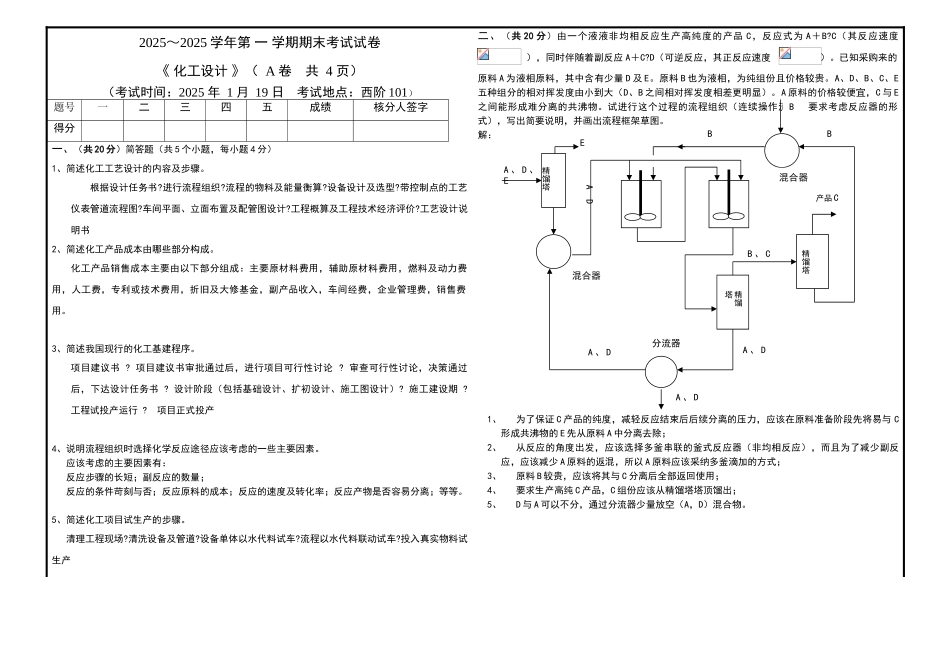

2025～2025 学年第 一 学期期末考试试卷《 化工设计 》（ A 卷 共 4 页）（考试时间：2025 年 1 月 19 日 考试地点：西阶 101）题号一二三四五成绩核分人签字得分一、（共 20 分）简答题（共 5 个小题，每小题 4 分）1、简述化工工艺设计的内容及步骤。根据设计任务书?进行流程组织?流程的物料及能量衡算?设备设计及选型?带控制点的工艺仪表管道流程图?车间平面、立面布置及配管图设计?工程概算及工程技术经济评价?工艺设计说明书2、简述化工产品成本由哪些部分构成。化工产品销售成本主要由以下部分组成：主要原材料费用，辅助原材料费用，燃料及动力费用，人工费，专利或技术费用，折旧及大修基金，副产品收入，车间经费，企业管理费，销售费用。3、简述我国现行的化工基建程序。项目建议书 ? 项目建议书审批通过后，进行项目可行性讨论 ? 审查可行性讨论，决策通过后，下达设计任务书 ? 设计阶段（包括基础设计、扩初设计、施工图设计）? 施工建设期 ? 工程试投产运行 ? 项目正式投产4、说明流程组织时选择化学反应途径应该考虑的一些主要因素。应该考虑的主要因素有：反应步骤的长短；副反应的数量；反应的条件苛刻与否；反应原料的成本；反应的速度及转化率；反应产物是否容易分离；等等。5、简述化工项目试生产的步骤。 清理工程现场?清洗设备及管道?设备单体以水代料试车?流程以水代料联动试车?投入真实物料试生产二、（共 20 分）由一个液液非均相反应生产高纯度的产品 C，反应式为 A＋B?C（其反应速度 ），同时伴随着副反应 A＋C?D（可逆反应，其正反应速度 ）。已知采购来的原料 A 为液相原料，其中含有少量 D 及 E。原料 B 也为液相，为纯组份且价格较贵。A、D、B、C、E五种组分的相对挥发度由小到大（D、B 之间相对挥发度相差更明显）。A 原料的价格较便宜，C 与 E之间能形成难分离的共沸物。试进行这个过程的流程组织（连续操作流程，要求考虑反应器的形式），写出简要说明，并画出流程框架草图。解：1、为了保证 C 产品的纯度，减轻反应结束后后续分离的压力，应该在原料准备阶段先将易与 C形成共沸物的 E 先从原料 A 中分离去除；2、从反应的角度出发，应该选择多釜串联的釜式反应器（非均相反应），而且为了减少副反应，应该减少 A 原料的返混，所以 A 原料应该采纳多釜滴加的方式；3、原料 B 较贵，应该将其与 C 分离后全部返回使用；4、要求生产高纯 C ...
