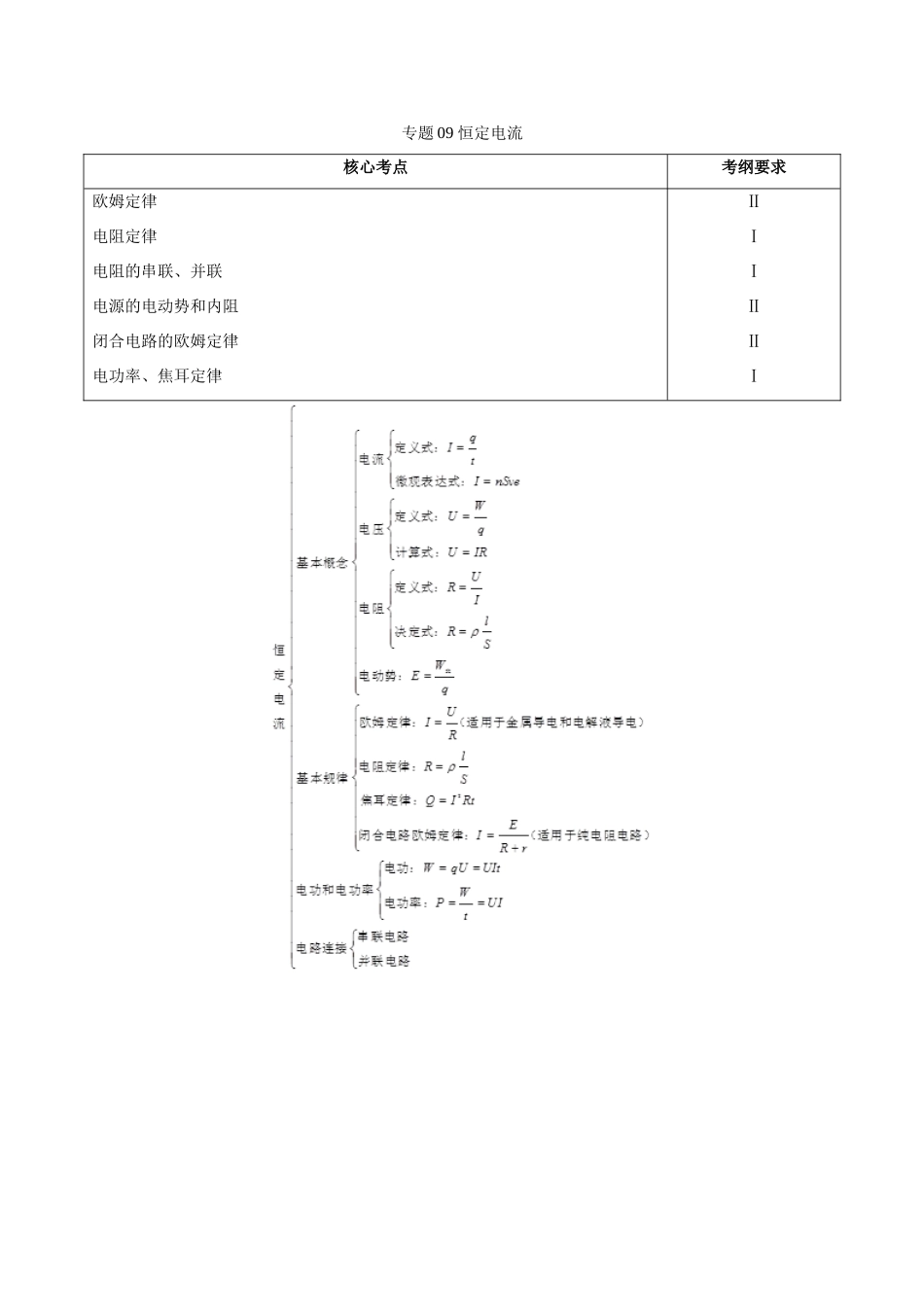

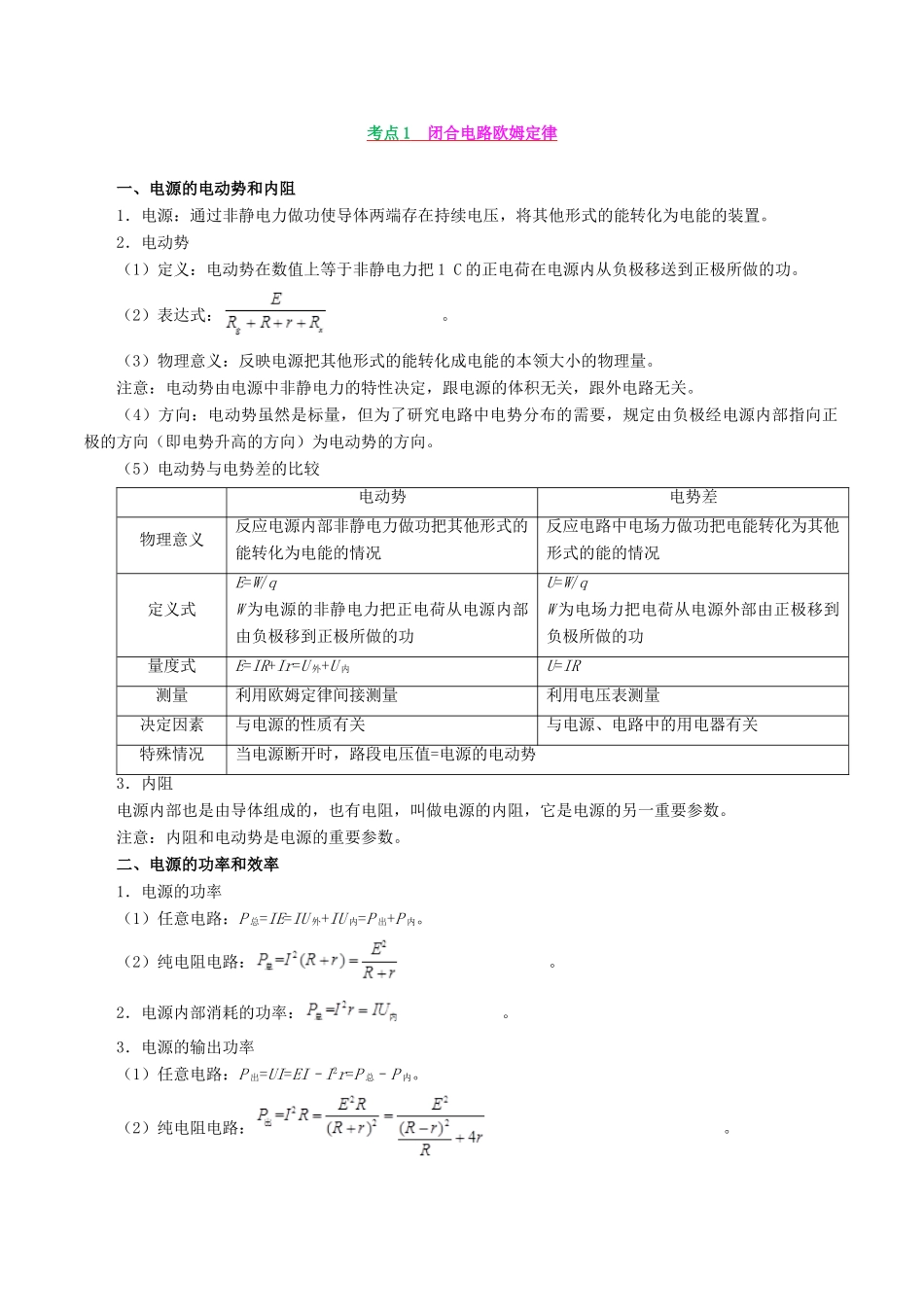

专题 09 恒定电流核心考点考纲要求欧姆定律电阻定律电阻的串联、并联电源的电动势和内阻闭合电路的欧姆定律电功率、焦耳定律ⅡⅠⅠⅡⅡⅠ考点 1 闭合电路欧姆定律 一、电源的电动势和内阻1．电源：通过非静电力做功使导体两端存在持续电压，将其他形式的能转化为电能的装置。2．电动势（1）定义：电动势在数值上等于非静电力把 1 C 的正电荷在电源内从负极移送到正极所做的功。（2）表达式：。（3）物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。注意：电动势由电源中非静电力的特性决定，跟电源的体积无关，跟外电路无关。（4）方向：电动势虽然是标量，但为了研究电路中电势分布的需要，规定由负极经电源内部指向正极的方向（即电势升高的方向）为电动势的方向。（5）电动势与电势差的比较电动势电势差物理意义反应电源内部非静电力做功把其他形式的能转化为电能的情况反应电路中电场力做功把电能转化为其他形式的能的情况定义式E=W/qW 为电源的非静电力把正电荷从电源内部由负极移到正极所做的功U=W/qW 为电场力把电荷从电源外部由正极移到负极所做的功量度式E=IR+Ir=U 外+U 内U=IR测量利用欧姆定律间接测量利用电压表测量决定因素与电源的性质有关与电源、电路中的用电器有关特殊情况当电源断开时，路段电压值=电源的电动势3．内阻电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数。注意：内阻和电动势是电源的重要参数。二、电源的功率和效率1．电源的功率（1）任意电路：P 总=IE=IU 外+IU 内=P 出+P 内。（2）纯电阻电路：。2．电源内部消耗的功率：。3．电源的输出功率（1）任意电路：P 出=UI=EI–I2r=P 总–P 内。（2）纯电阻电路：。（3）输出功率和外阻的关系① 当 R=r 时，电源的输出功率最大，为。② 当 R>r 时，随着 R 的增大，输出功率越来越小。③ 当 R
