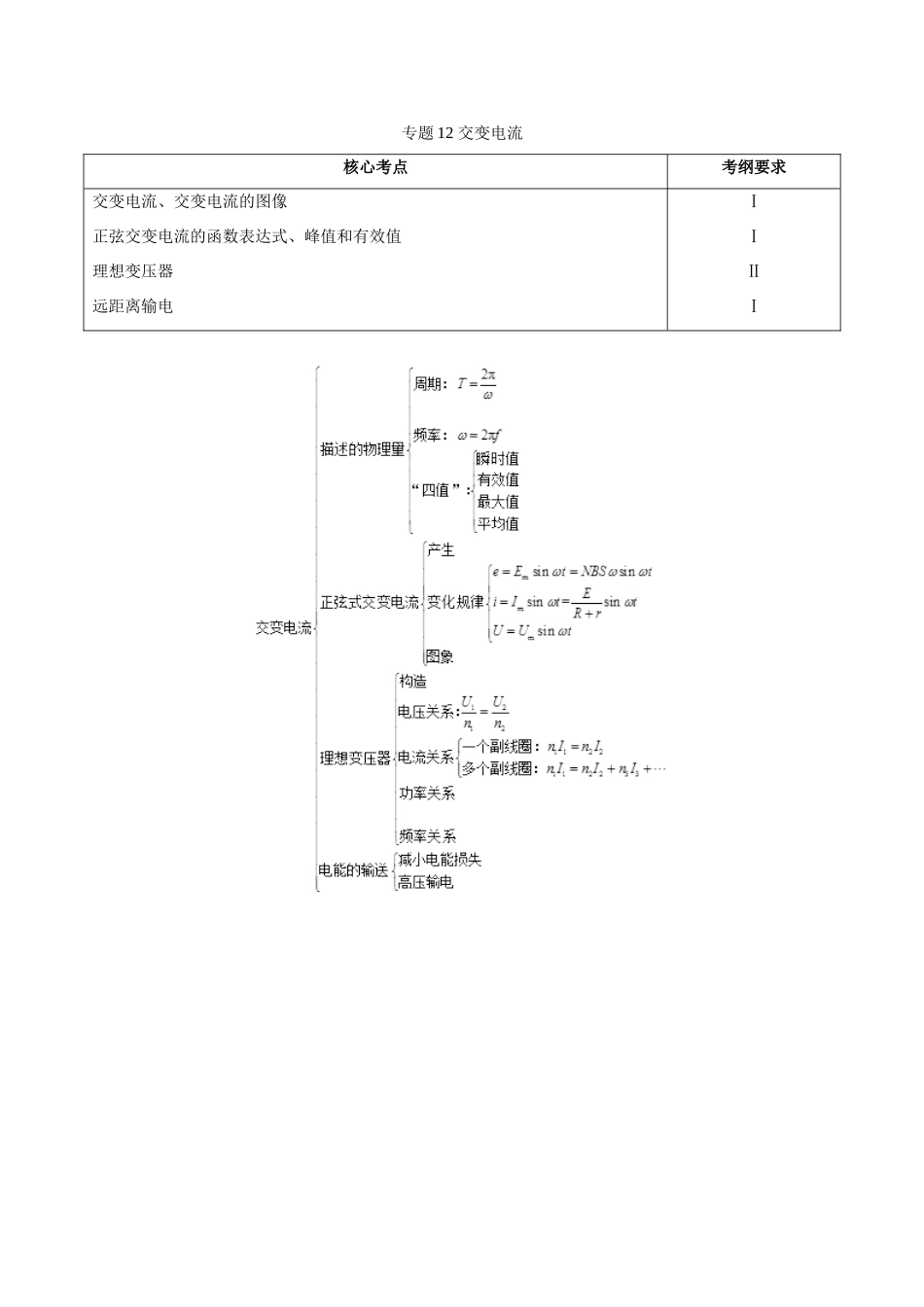

专题 12 交变电流核心考点考纲要求交变电流、交变电流的图像正弦交变电流的函数表达式、峰值和有效值理想变压器远距离输电ⅠⅠⅡⅠ考点 1 变压器 一、变压器1．变压器的构造：原线圈、副线圈、铁芯2．电路图中的符号 二、变压器的工作原理在变压器原、副线圈中由于有交变电流而发生互相感应的现象，叫互感现象；铁芯的作用：使绝大部分磁感线集中在铁芯内部，提高变压器的效率。三、理想变压器原、副线圈基本关系的应用1．基本关系（1）P 入=P 出；（2），有多个副线圈时，仍然成立， =…；（3），电流与匝数成反比，只对一个副线圈的变压器适用，有多个副线圈时，由输入功率和输出功率相等确定电流关系，n1I1=n2I2+n3I3+…；（4）原、副线圈的每一匝的磁通量都相同，磁通量变化率也相同，频率也就相同。2．制约关系（1）电压：副线圈电压 U2由原线圈电压 U1和匝数比决定；（2）功率：原线圈的输入功率 P1由副线圈的输出功率 P2决定；（3）电流：原线圈电流 I1由副线圈电流 I2和匝数比决定。3．两种特殊的变压器模型（1）自耦变压器高中物理中研究的变压器本身就是一种忽略了能量损失的理想模型，自耦变压器（又称调压器），它只有一个线圈，其中的一部分作为另一个线圈，当交流电源接不同的端点时，它可以升压，也可以降压，变压器的基本关系对自耦变压器均适用。（2）互感器电压互感器和电流互感器，比较如下：电压互感器电流互感器原理图原线圈的连接并联在高压电路中串联在待测高流电路中副线圈的连接连接电压表连接电流表互感器的作用将高电压变为低电压将大电流变成小电流利用的公式I1n1=I2n24．关于理想变压器的四点说明（1）变压器不能改变直流电压；（2）变压器只能改变交变电流的电压和电流，不能改变交变电流的频率；（3）理想变压器本身不消耗能量；（4）理想变压器基本关系中的 U1、U2、I1、I2均为有效值。四、理想变压器的动态分析1．解决理想变压器中有关物理量的动态分析问题的方法（1）分清不变量和变量，弄清理想变压器中电压、电流、功率之间的联系和相互制约关系，利用闭合电路欧姆定律，串、并联电路特点进行分析判定；（2）分析该类问题的一般思维流程是：2．常见的理想变压器的动态分析问题一般有两种：匝数比不变的情况和负载电阻不变的情况。（1）匝数比不变的情况①U1不变，根据，输入电压 U1决定输出电压 U2，不论负载电阻 R 如何变化，U2也不变；② 当负载电阻发生变化时，I2变化，输出电流 I2...
