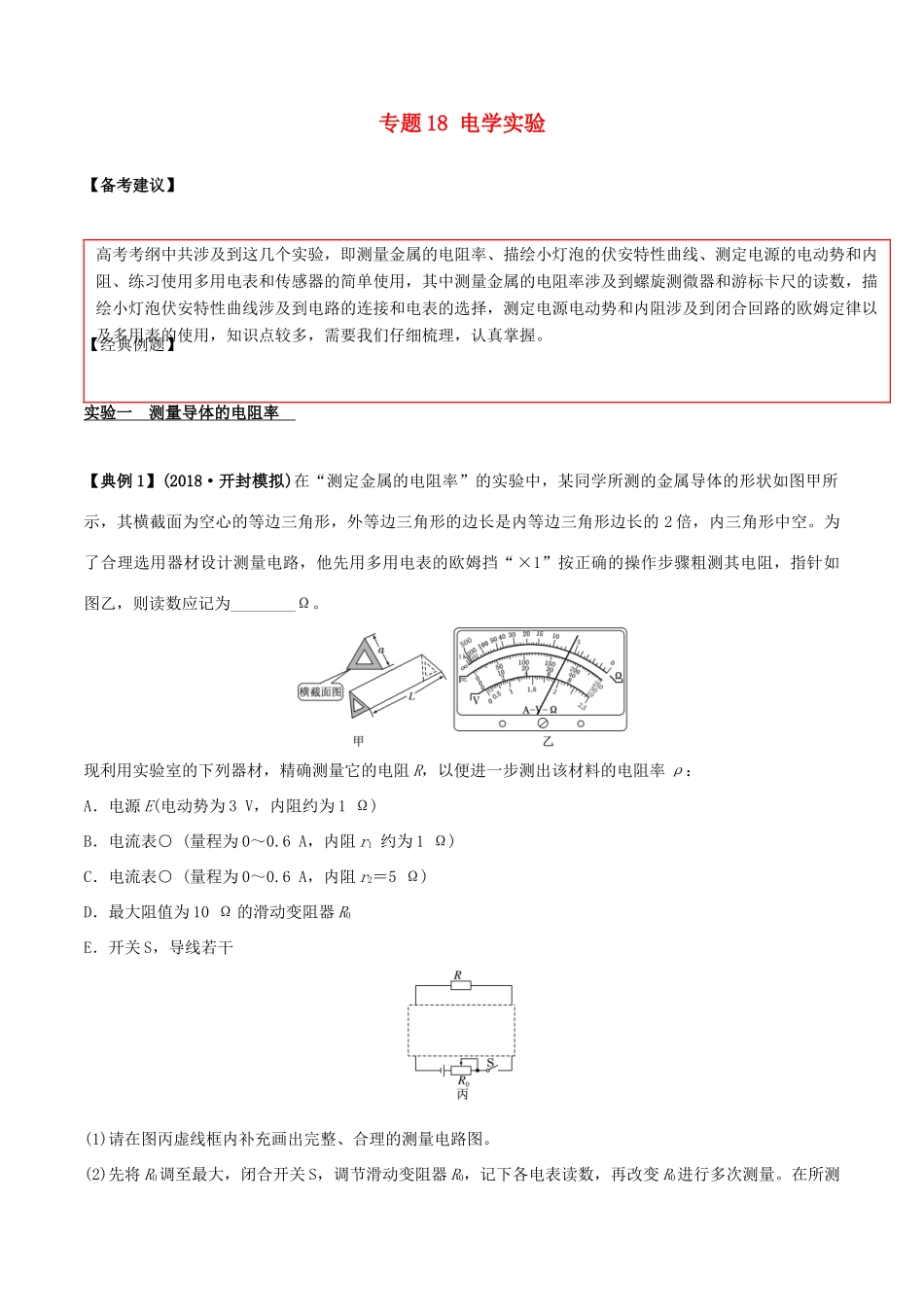

专题 18 电学实验【备考建议】【经典例题】实验一 测量导体的电阻率 【典例 1】(2018·开封模拟)在“测定金属的电阻率”的实验中，某同学所测的金属导体的形状如图甲所示，其横截面为空心的等边三角形，外等边三角形的边长是内等边三角形边长的 2 倍，内三角形中空。为了合理选用器材设计测量电路，他先用多用电表的欧姆挡“×1”按正确的操作步骤粗测其电阻，指针如图乙，则读数应记为________Ω。 现利用实验室的下列器材，精确测量它的电阻 R，以便进一步测出该材料的电阻率 ρ：A．电源 E(电动势为 3 V，内阻约为 1 Ω)B．电流表○ (量程为 0～0.6 A，内阻 r1 约为 1 Ω)C．电流表○ (量程为 0～0.6 A，内阻 r2＝5 Ω)D．最大阻值为 10 Ω 的滑动变阻器 R0E．开关 S，导线若干(1)请在图丙虚线框内补充画出完整、合理的测量电路图。(2)先将 R0调至最大，闭合开关 S，调节滑动变阻器 R0，记下各电表读数，再改变 R0进行多次测量。在所测高考考纲中共涉及到这几个实验，即测量金属的电阻率、描绘小灯泡的伏安特性曲线、测定电源的电动势和内阻、练习使用多用电表和传感器的简单使用，其中测量金属的电阻率涉及到螺旋测微器和游标卡尺的读数，描绘小灯泡伏安特性曲线涉及到电路的连接和电表的选择，测定电源电动势和内阻涉及到闭合回路的欧姆定律以及多用表的使用，知识点较多，需要我们仔细梳理，认真掌握。得的数据中选一组数据，用测量量和已知量来计算 R 时，若○ 的示数为 I1，○ 的示数为 I2，则该金属导体的电阻 R＝________。 (3)该同学用直尺测量导体的长度为 L，用螺旋测微器测量了外三角形的边长 a。测边长 a 时，螺旋测微器读数如图丁所示，则 a＝______mm。用已经测得的物理量 I1、I2、L、a 及题中所给物理量可得到该金属材料电阻率的表达式为 ρ＝________。 (3)螺旋测微器读数 a＝5.5 mm＋0.01 mm×16.5＝5.665 mm；导体的截面积为 S＝a2－2＝a2，则根据欧姆定律 R＝ρ，解得 ρ＝。【参考答案】(1)见解析图 (2)(3)5.665(5.663～5.667 均可) 【典例 2】（2017 辽宁重点中学协作体 5 月模拟）某同学用图甲所示电路测量一段金属丝的电阻率，待测金属丝粗细均匀，阻值约为 100Ω。备选器材如下：A．量程为 5mA、内阻 r1=50Ω 的电流表B．量程为 0.6A、内阻 r2=0.2Ω 的电流表C．量程为 6V、内阻 r3约为 15kΩ 的电压表D．最大阻值为 15Ω、最大允许电...
