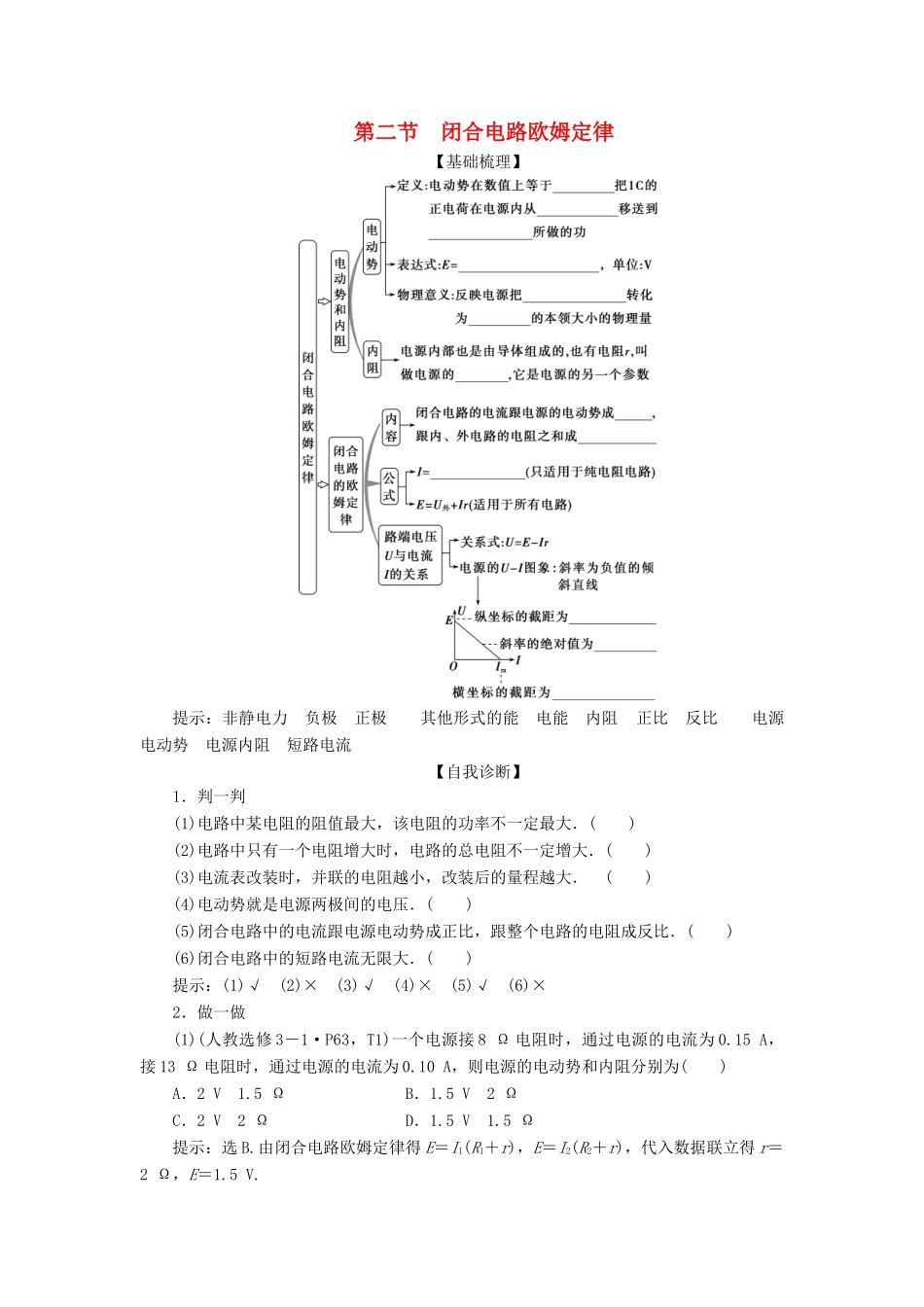

第二节 闭合电路欧姆定律【基础梳理】提示：非静电力 负极 正极 其他形式的能 电能 内阻 正比 反比 电源电动势 电源内阻 短路电流【自我诊断】1．判一判(1)电路中某电阻的阻值最大，该电阻的功率不一定最大．( )(2)电路中只有一个电阻增大时，电路的总电阻不一定增大．( )(3)电流表改装时，并联的电阻越小，改装后的量程越大． ( )(4)电动势就是电源两极间的电压．( )(5)闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比．( )(6)闭合电路中的短路电流无限大．( )提示：(1)√ (2)× (3)√ (4)× (5)√ (6)×2．做一做(1)(人教选修 3－1·P63，T1)一个电源接 8 Ω 电阻时，通过电源的电流为 0.15 A，接 13 Ω 电阻时，通过电源的电流为 0.10 A，则电源的电动势和内阻分别为( )A．2 V 1.5 Ω B．1.5 V 2 ΩC．2 V 2 Ω D．1.5 V 1.5 Ω提示：选 B.由闭合电路欧姆定律得 E＝I1(R1＋r)，E＝I2(R2＋r)，代入数据联立得 r＝2 Ω，E＝1.5 V.(2)(多选)如图所示是某电源的路端电压与电流的关系图象，下列结论正确的是( )A．电源的电动势为 6.0 VB．电源的内阻为 12 ΩC．电源的短路电流为 0.5 AD．电流为 0.3 A 时的外电阻是 18 Ω提示：选 AD.纵轴上的截距为电源的电动势，即 E＝6.0 V，A 正确；由于该电源的 U－I 图象的纵轴坐标不是从零开始的，故横轴上的截距 0.5 A 并不是电源的短路电流，故内阻应按斜率的绝对值计算，即 r＝＝ Ω＝2 Ω，B、C 错误；由闭合电路欧姆定律可得电流I＝0.3 A 时，外电阻 R＝－r＝18 Ω，D 正确． 对闭合电路欧姆定律的理解及应用[学生用书 P159]【知识提炼】在恒流电路中常会涉及两种 U－I 图线，一种是电源的伏安特性曲线(斜率为负值的直线)，另一种是电阻的伏安特性曲线(过原点的直线)．求解这类问题时要注意二者的区别．电源 U－I 图象电阻 U－I 图象关系式U＝E－IrU＝IR图形物理意义电源的路端电压随电流的变化关系 电阻两端电压与电阻中的电流的关系截距与纵轴交点表示电源电动势E，与横轴交点表示电源短路电流过坐标轴原点，表示没有电压时电流为零坐标 U、I 的乘积表示电源的输出功率表示电阻消耗的功率坐标 U、I 的比值表示外电阻的大小表示该电阻的大小斜率(绝对值)电源电阻 r 的大小若图象为过原点的直线，图象斜率表示电阻的大小两曲线在同一坐标系表示电阻的工作点，即将电阻接在该电源上时...
