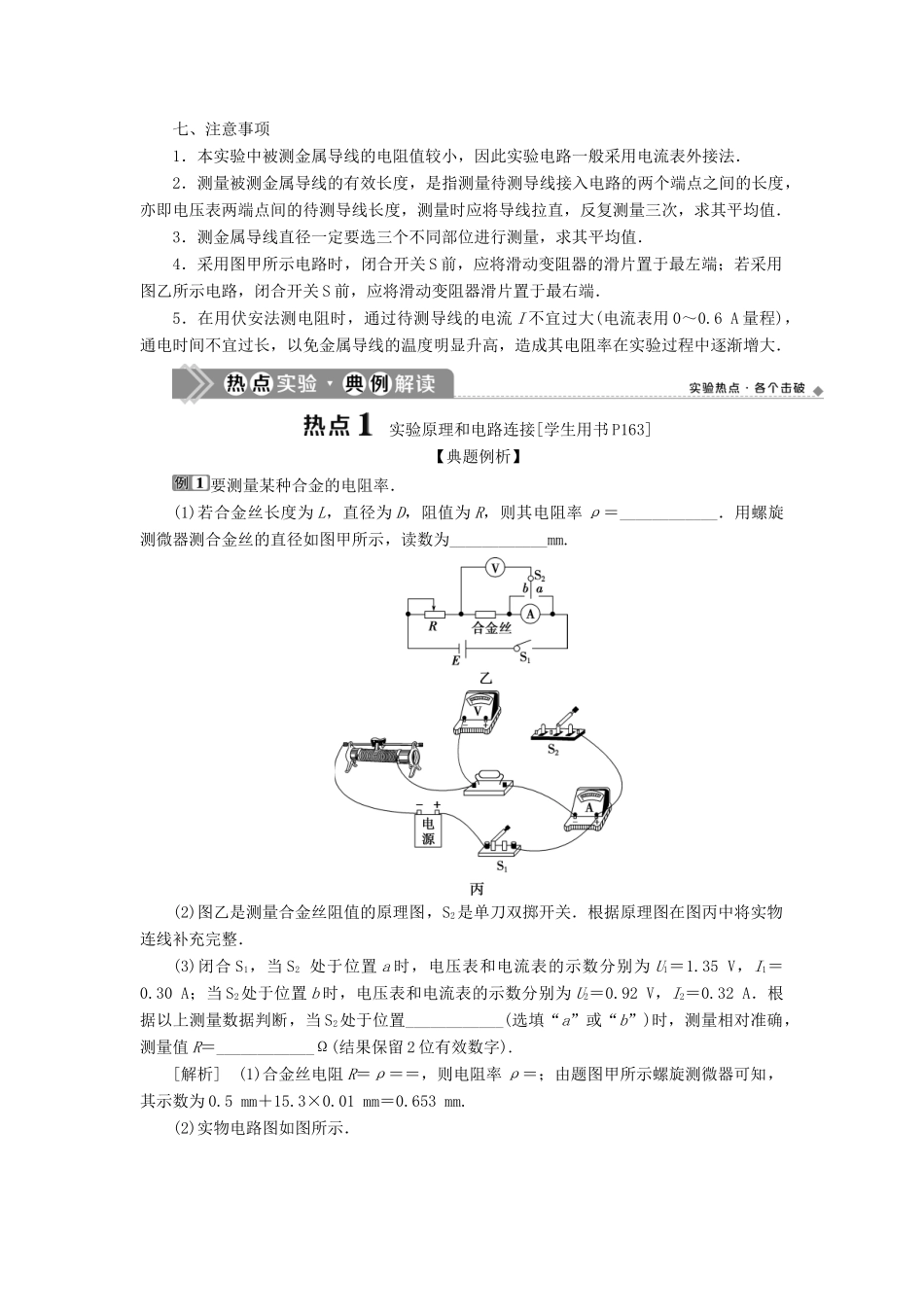

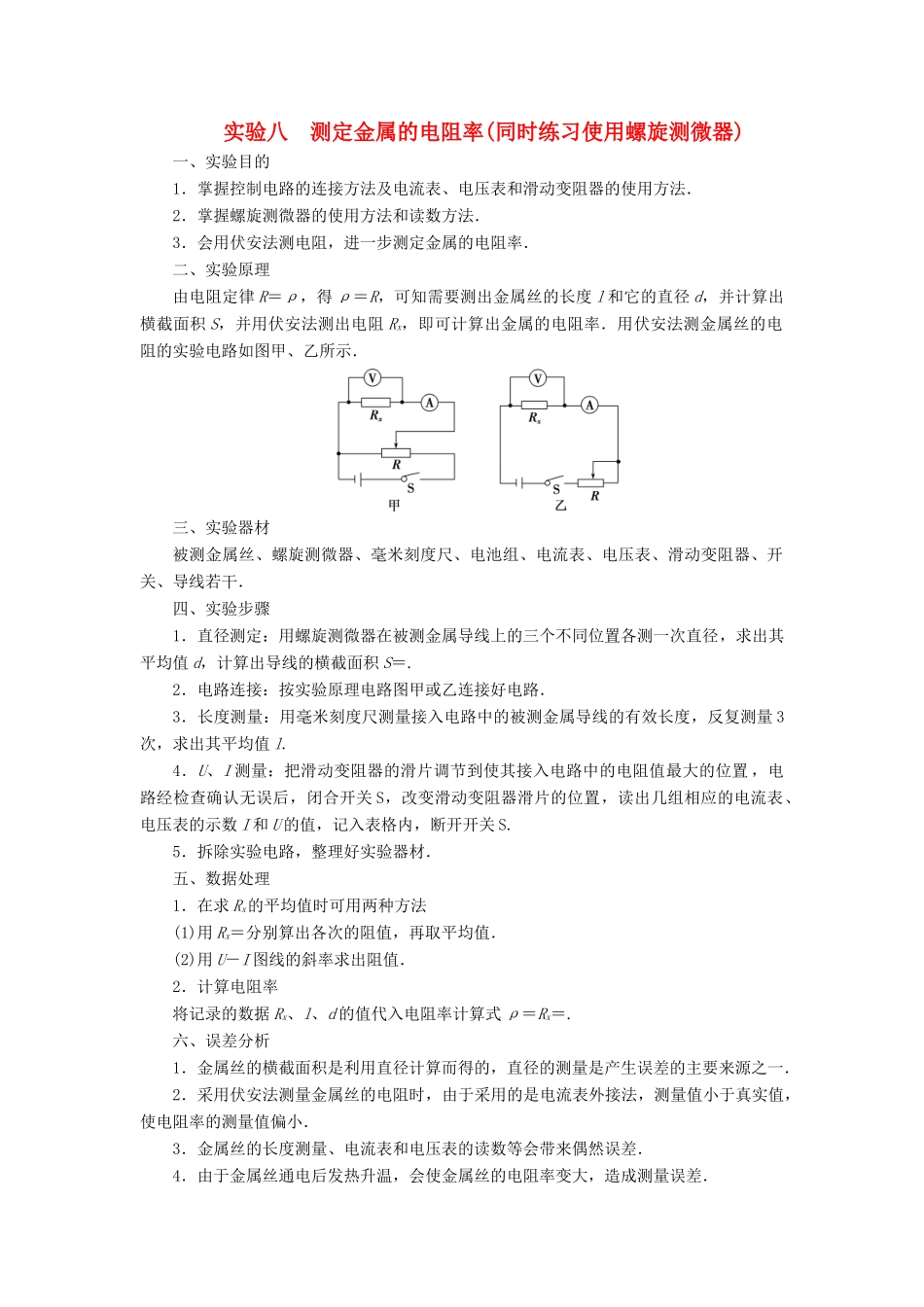

实验八 测定金属的电阻率(同时练习使用螺旋测微器)一、实验目的1．掌握控制电路的连接方法及电流表、电压表和滑动变阻器的使用方法．2．掌握螺旋测微器的使用方法和读数方法．3．会用伏安法测电阻，进一步测定金属的电阻率．二、实验原理由电阻定律 R＝ρ，得 ρ＝R，可知需要测出金属丝的长度 l 和它的直径 d，并计算出横截面积 S，并用伏安法测出电阻 Rx，即可计算出金属的电阻率．用伏安法测金属丝的电阻的实验电路如图甲、乙所示．三、实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干．四、实验步骤1．直径测定：用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值 d，计算出导线的横截面积 S＝.2．电路连接：按实验原理电路图甲或乙连接好电路．3．长度测量：用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量 3次，求出其平均值 l.4．U、I 测量：把滑动变阻器的滑片调节到使其接入电路中的电阻值最大的位置 ，电路经检查确认无误后，闭合开关 S，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数 I 和 U 的值，记入表格内，断开开关 S.5．拆除实验电路，整理好实验器材．五、数据处理1．在求 Rx的平均值时可用两种方法(1)用 Rx＝分别算出各次的阻值，再取平均值．(2)用 U－I 图线的斜率求出阻值．2．计算电阻率将记录的数据 Rx、l、d 的值代入电阻率计算式 ρ＝Rx＝.六、误差分析1．金属丝的横截面积是利用直径计算而得的，直径的测量是产生误差的主要来源之一．2．采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小．3．金属丝的长度测量、电流表和电压表的读数等会带来偶然误差．4．由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差．七、注意事项1．本实验中被测金属导线的电阻值较小，因此实验电路一般采用电流表外接法．2．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两端点间的待测导线长度，测量时应将导线拉直，反复测量三次，求其平均值．3．测金属导线直径一定要选三个不同部位进行测量，求其平均值．4．采用图甲所示电路时，闭合开关 S 前，应将滑动变阻器的滑片置于最左端；若采用图乙所示电路，闭合开关 S 前，应将滑动变阻器滑片置于最右端．5．在用伏安法测电阻时，通过待测...
