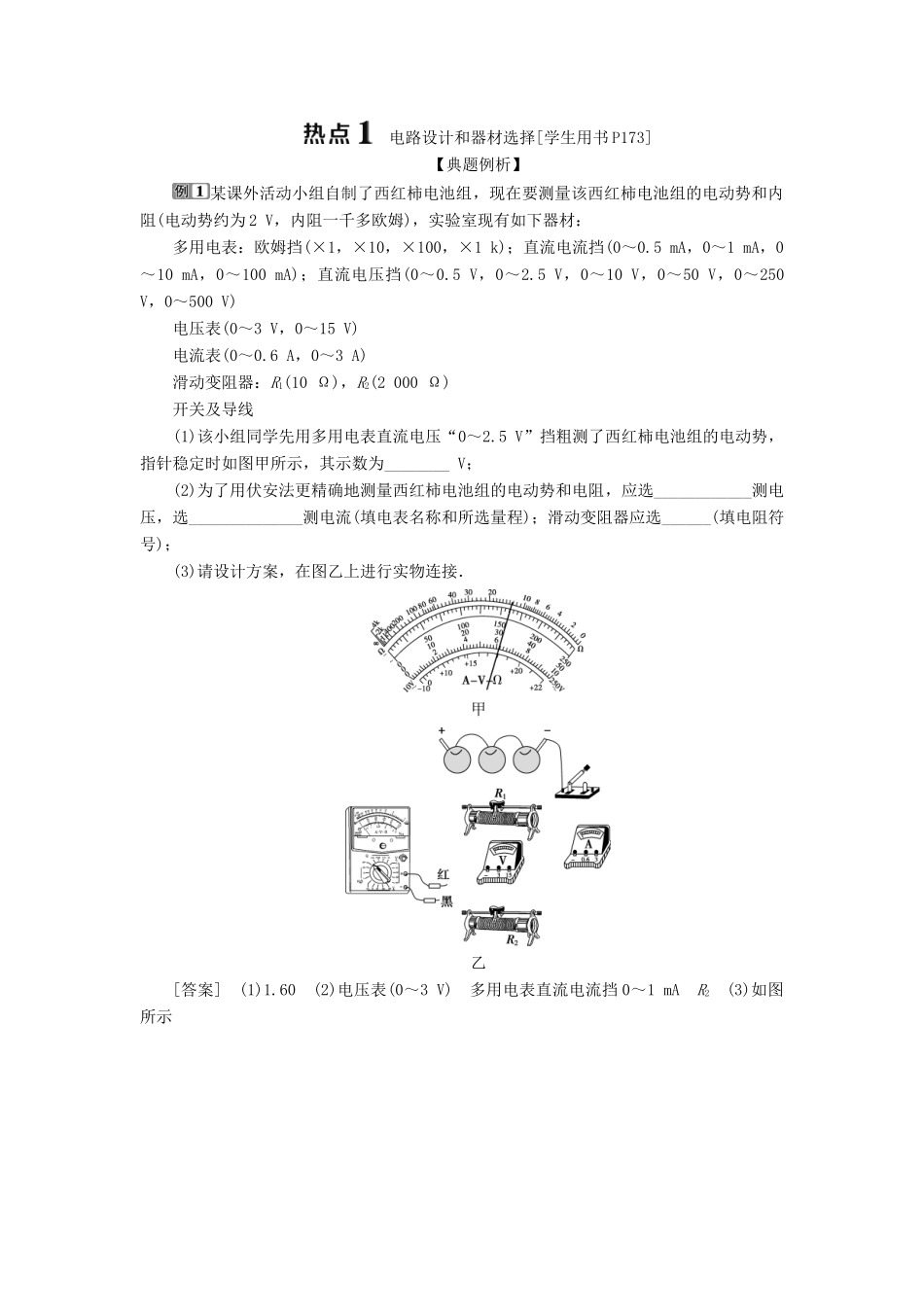

实验十 测定电源的电动势和内阻一、实验目的1．会用电流表和电压表测定电池的电动势和内电阻．2．进一步加深对闭合电路欧姆定律的理解．3．进一步熟练掌握电压表和电流表的使用方法．二、实验原理闭合电路欧姆定律：E＝U 外＋U 内．如果电表器材是电压表和电流表，可用 U－I 法，即 E＝U＋Ir.原理图如图甲，实物连接图如图乙．三、实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、刻度尺、铅笔等．四、实验过程1．连接电路电流表用 0.6 A 量程，电压表用 3 V 量程，按实验电路图连接好电路．2．测量与记录(1)把变阻器的滑片移动到使阻值最大的一端．(2)闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1，U1)．(3)用同样方法测量出多组 I、U 值，填入数据记录表格中．(4)断开开关，拆除电路，整理好器材．五、数据处理设计表格，将测得的六组 U、I 值填入表格中．第 1 组第 2 组第 3 组第 4 组第 5 组第 6 组U/VI/A方法一：计算法．(1)联立六组对应的 U、I 数据，数据满足关系式：U1＝E－I1r、U2＝E－I2r、U3＝E－I3r…(2)让第 1 式和第 4 式联立方程，第 2 式和第 5 式联立方程，第 3 式和第 6 式联立方程，这样解得三组 E、r，取其平均值作为电池的电动势 E 和内阻 r 的大小．方法二：图象法．(1)在坐标纸上以路端电压 U 为纵轴、干路电流 I 为横轴建立 U－I 坐标系．(2)在坐标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧．(3)直线与纵轴交点的纵坐标值即为电池电动势的大小(一次函数的纵轴截距)，直线斜率的绝对值即为电池的内阻 r 的大小，即 r＝.六、误差分析1．偶然误差(1)读数不准引起误差．(2)用图象法求 E 和 r 时，由于作图不准确造成误差．2．系统误差(1)若采用甲图电路，由于电压表的分流作用造成误差，电压值越大，电压表的分流越多，对应的 I 真与 I 测的差越大．其 U－I 图象如图乙所示．结论：E 测r 真．七、注意事项1．为了使电池的路端电压变化明显，应选内阻大些的电池(选用已使用过一段时间的干电池)．2．在实验中不要将 I 调得过大，每次读完 U 和 I...
