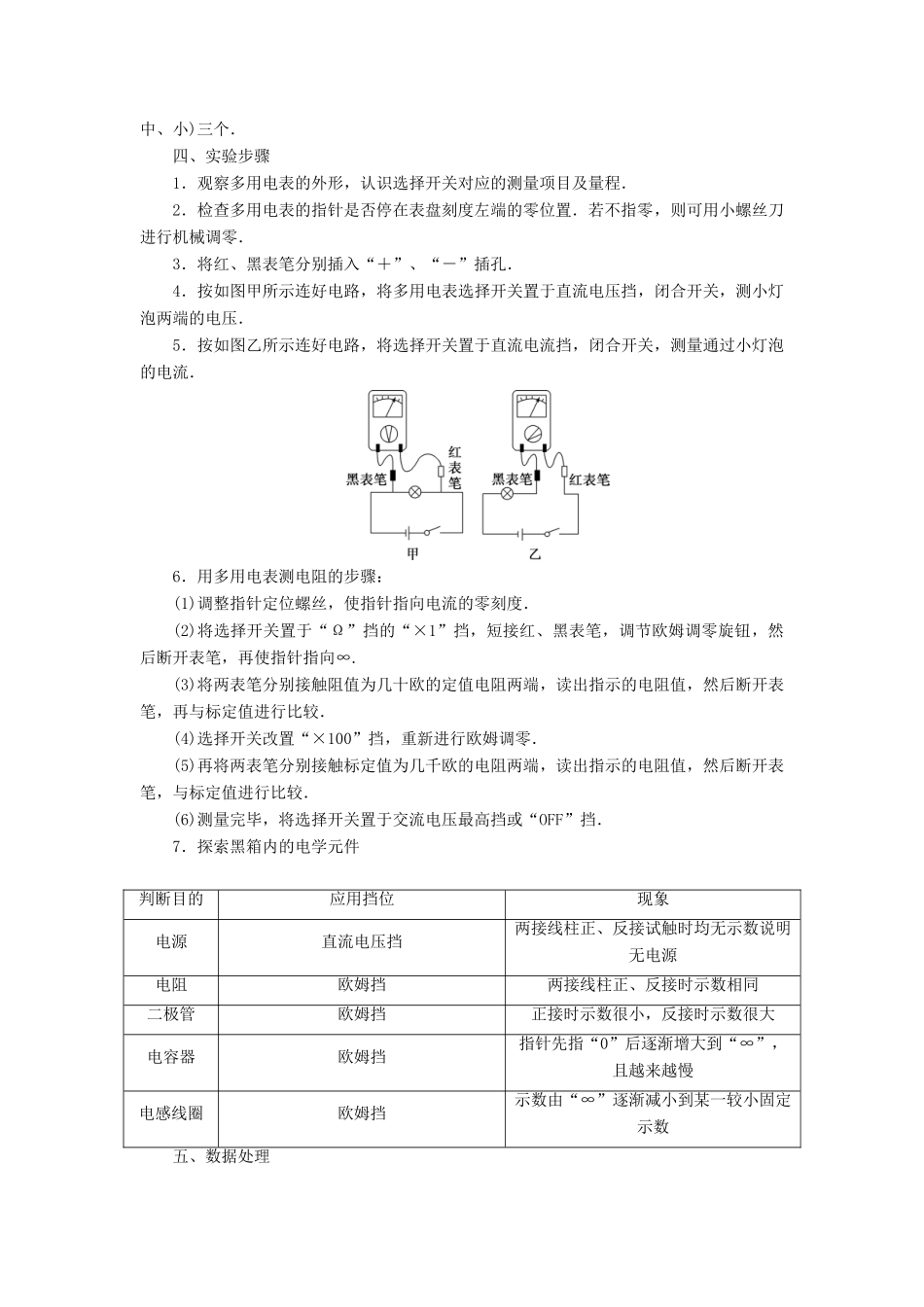

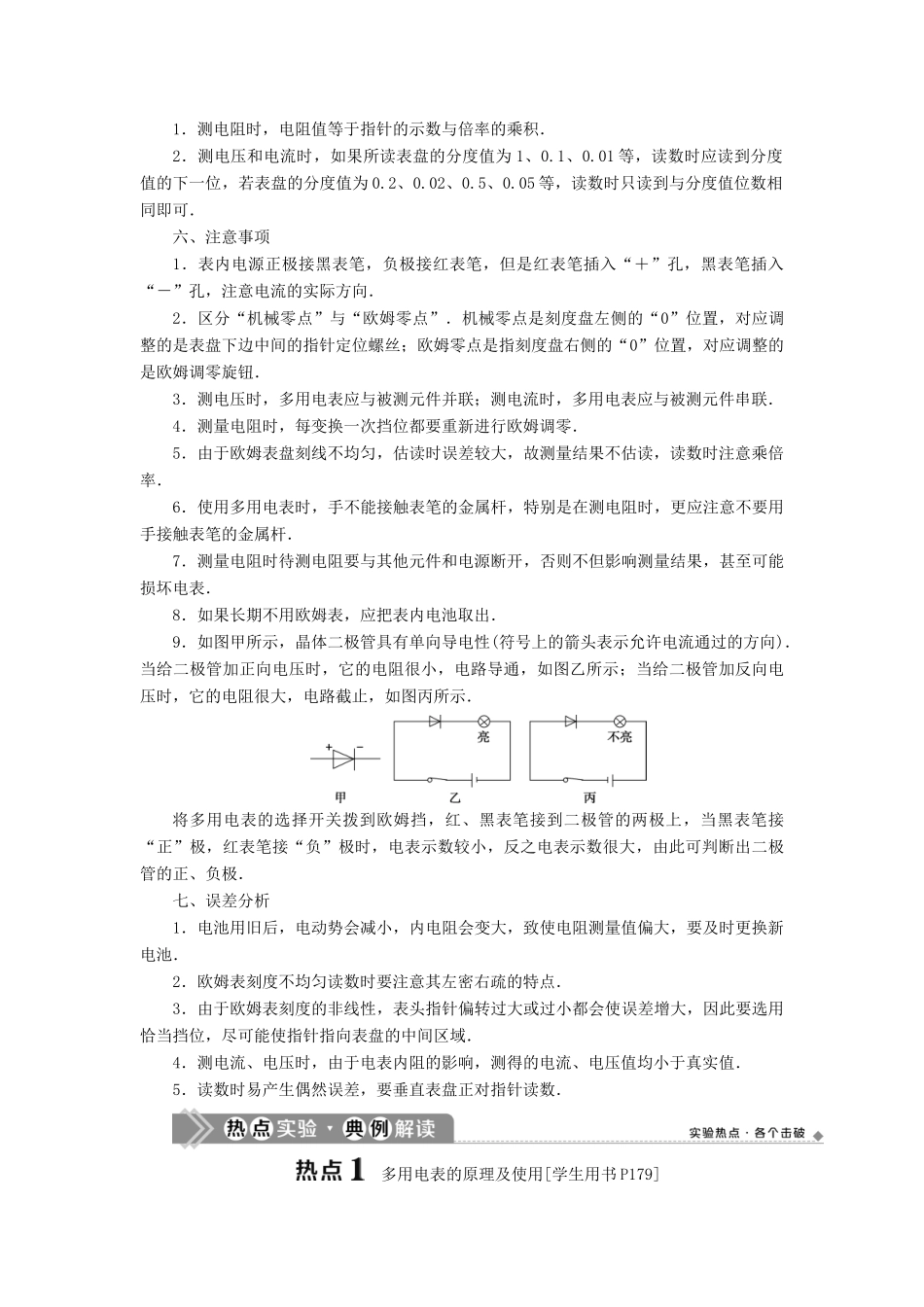

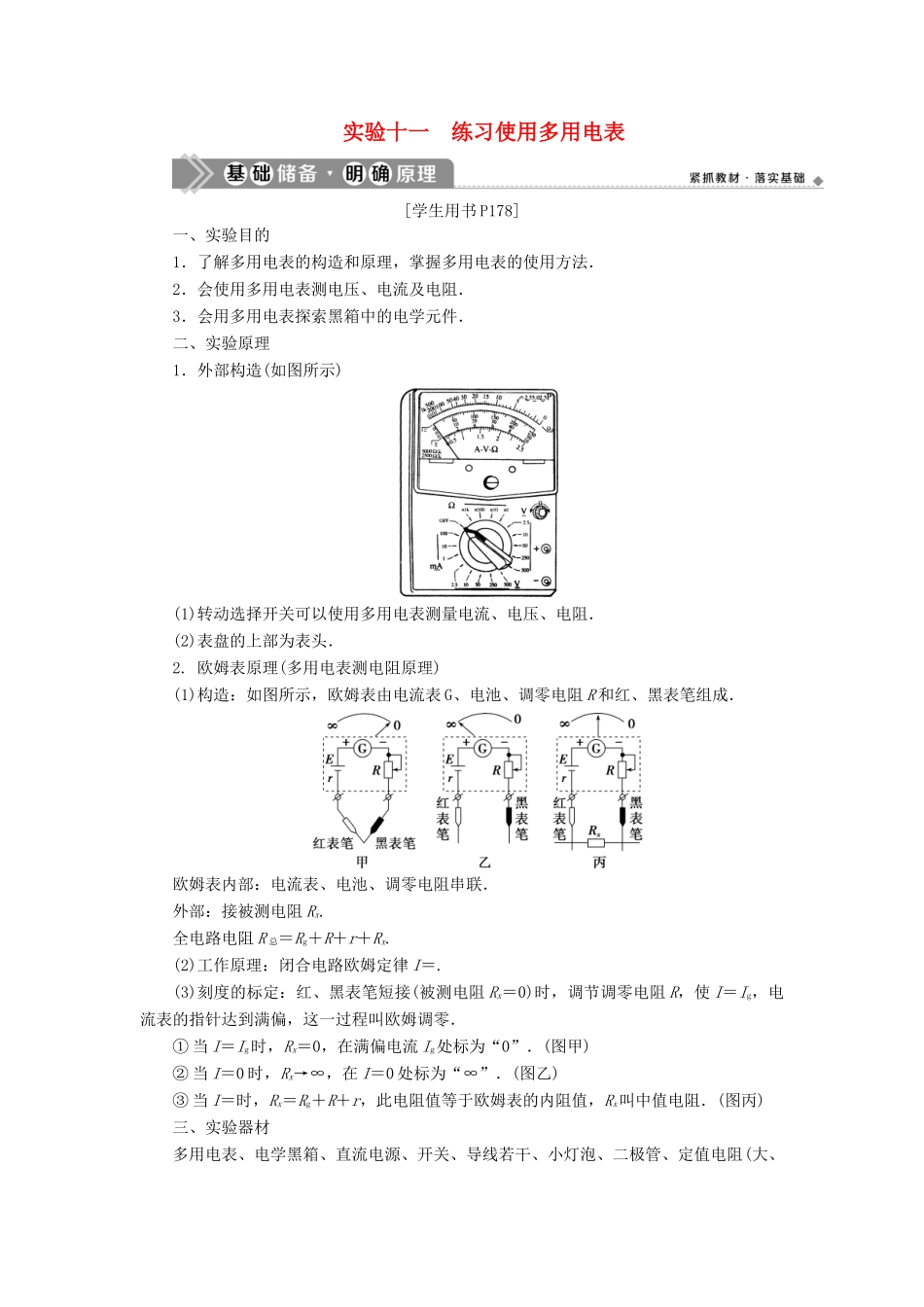

实验十一 练习使用多用电表[学生用书 P178]一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中的电学元件．二、实验原理1．外部构造(如图所示)(1)转动选择开关可以使用多用电表测量电流、电压、电阻．(2)表盘的上部为表头．2. 欧姆表原理(多用电表测电阻原理)(1)构造：如图所示，欧姆表由电流表 G、电池、调零电阻 R 和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻 Rx.全电路电阻 R 总＝Rg＋R＋r＋Rx.(2)工作原理：闭合电路欧姆定律 I＝.(3)刻度的标定：红、黑表笔短接(被测电阻 Rx＝0)时，调节调零电阻 R，使 I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零．① 当 I＝Ig时，Rx＝0，在满偏电流 Ig处标为“0”．(图甲) ② 当 I＝0 时，Rx→∞，在 I＝0 处标为“∞”．(图乙)③ 当 I＝时，Rx＝Rg＋R＋r，此电阻值等于欧姆表的内阻值，Rx叫中值电阻．(图丙)三、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．四、实验步骤1．观察多用电表的外形，认识选择开关对应的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”、“－”插孔．4．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，闭合开关，测小灯泡两端的电压．5．按如图乙所示连好电路，将选择开关置于直流电流挡，闭合开关，测量通过小灯泡的电流．6．用多用电表测电阻的步骤：(1)调整指针定位螺丝，使指针指向电流的零刻度．(2)将选择开关置于“Ω”挡的“×1”挡，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞.(3)将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较．(4)选择开关改置“×100”挡，重新进行欧姆调零．(5)再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较．(6)测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．7．探索黑箱内的电学元件判断目的应用挡位现象电源直流电压挡两接线柱正、反接试触时均无示数说明无电源电阻欧姆挡两接线柱正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大电容器欧姆挡指针先指“0”后逐渐增大到“∞”...
