版高考物理一轮复习 第八章 恒定电流 7 素养探究课（六）科学探究——电学实验基础学案-人教版高三全册物理学案

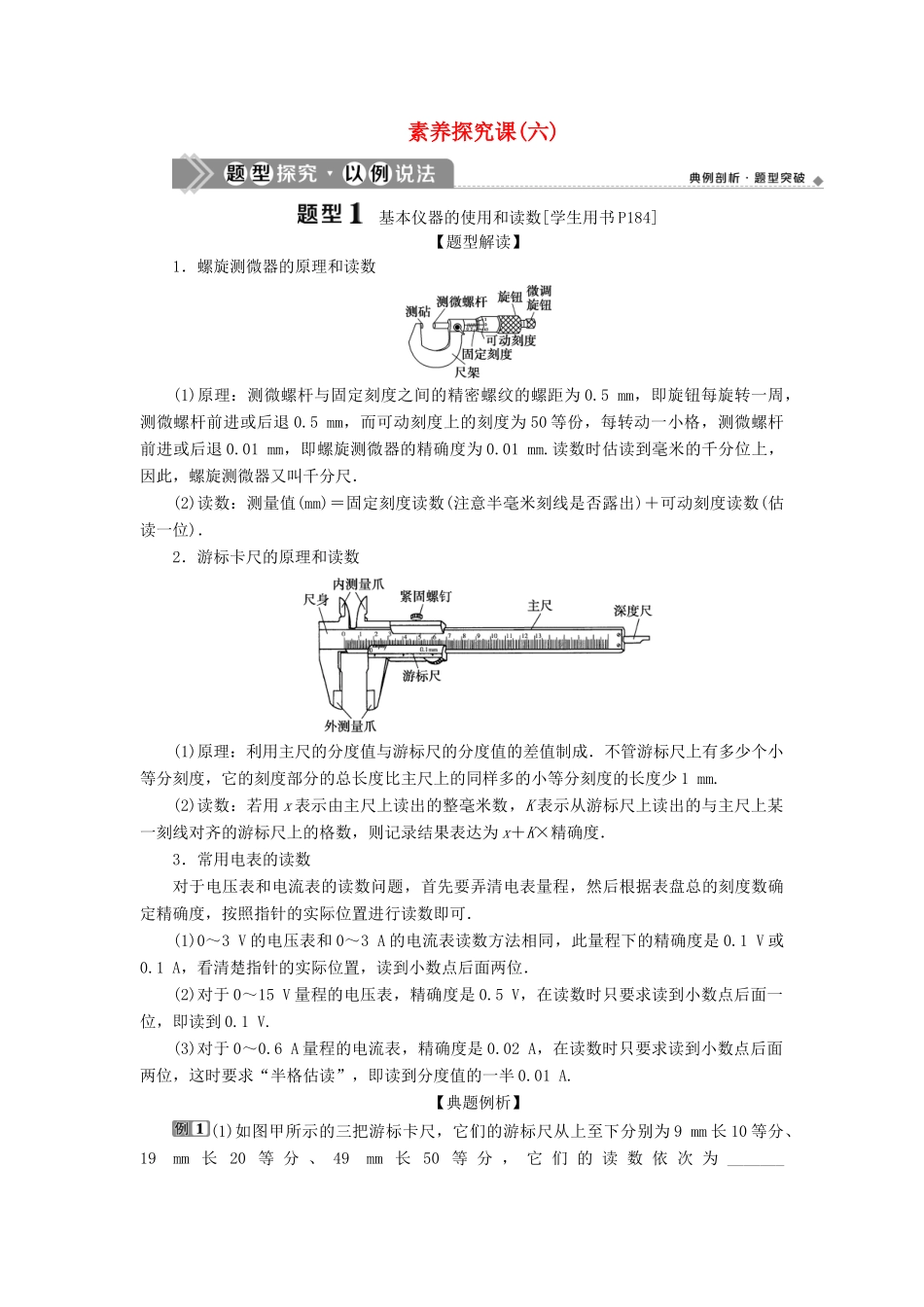

素养探究课(六) 基本仪器的使用和读数[学生用书 P184]【题型解读】1．螺旋测微器的原理和读数(1)原理：测微螺杆与固定刻度之间的精密螺纹的螺距为 0.5 mm，即旋钮每旋转一周，测微螺杆前进或后退 0.5 mm，而可动刻度上的刻度为 50 等份，每转动一小格，测微螺杆前进或后退 0.01 mm，即螺旋测微器的精确度为 0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．(2)读数：测量值(mm)＝固定刻度读数(注意半毫米刻线是否露出)＋可动刻度读数(估读一位)．2．游标卡尺的原理和读数(1)原理：利用主尺的分度值与游标尺的分度值的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度的长度少 1 mm.(2)读数：若用 x 表示由主尺上读出的整毫米数，K 表示从游标尺上读出的与主尺上某一刻线对齐的游标尺上的格数，则记录结果表达为 x＋K×精确度．3．常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V 的电压表和 0～3 A 的电流表读数方法相同，此量程下的精确度是 0.1 V 或0.1 A，看清楚指针的实际位置，读到小数点后面两位．(2)对于 0～15 V 量程的电压表，精确度是 0.5 V，在读数时只要求读到小数点后面一位，即读到 0.1 V.(3)对于 0～0.6 A 量程的电流表，精确度是 0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到分度值的一半 0.01 A.【典题例析】(1)如图甲所示的三把游标卡尺，它们的游标尺从上至下分别为 9 mm 长 10 等分、19 mm 长 20 等 分 、 49 mm 长 50 等 分 ， 它 们 的 读 数 依 次 为 ________mm，______mm，________mm.(2)使用螺旋测微器测量金属丝的直径，示数如图乙所示，则金属丝的直径是________mm.(3)① 图丙使用 0.6 A 量程时，对应刻度盘上每一小格代表________A，图中表针示数是________A；当使用 3 A 量程时，对应刻度盘中每一小格代表________A，图中表针示数为________A.② 图丁使用较小量程时，每小格表示________V，图中表针的示数为________V．若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针示数为________V.(4)旋钮式电阻箱如图所示，电流从接线柱 A 流入，从 B 流出，则接入电路的电阻为____________Ω.现欲将接入电路的电阻改为 2 ...
