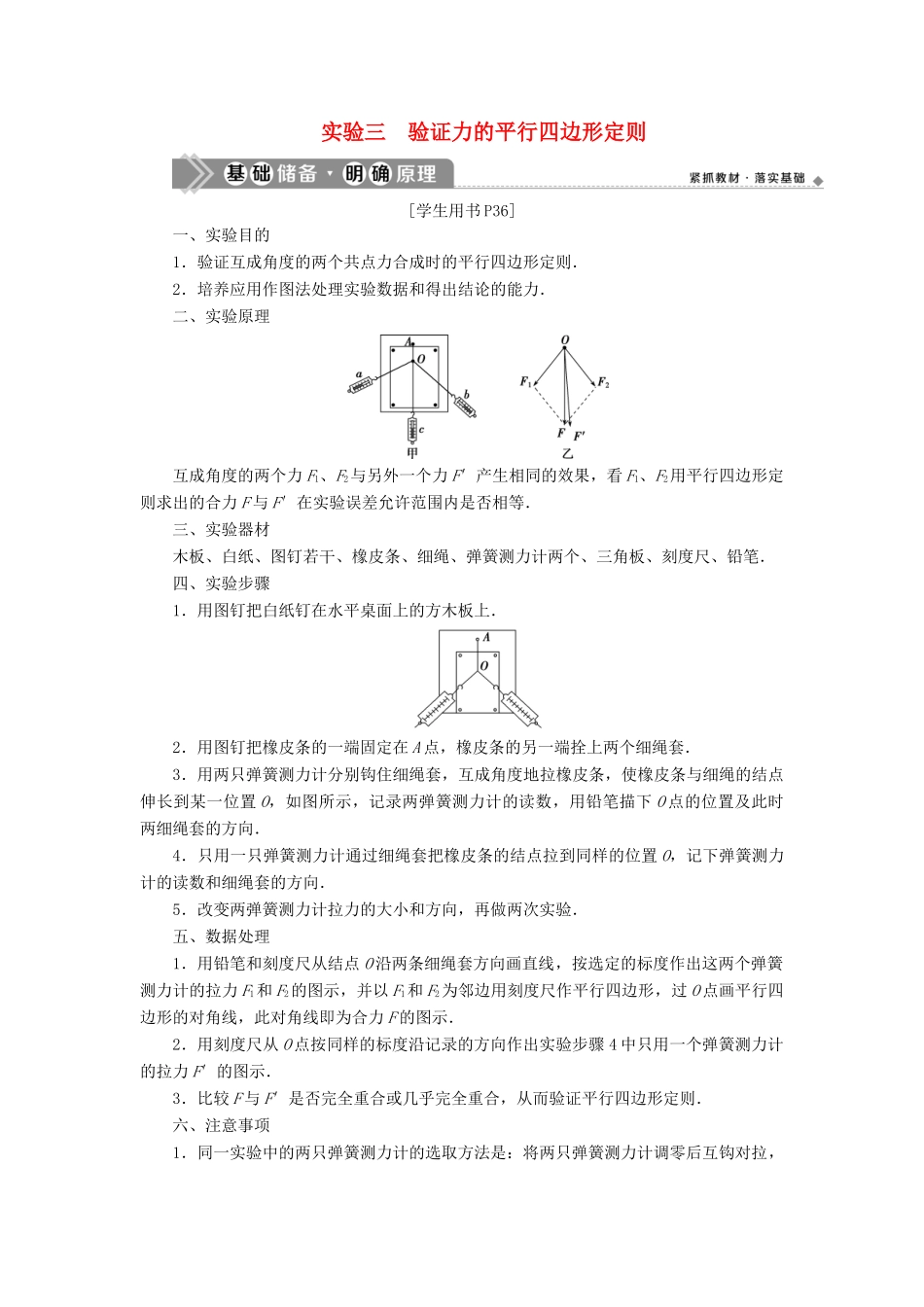

实验三 验证力的平行四边形定则[学生用书 P36]一、实验目的1．验证互成角度的两个共点力合成时的平行四边形定则．2．培养应用作图法处理实验数据和得出结论的能力．二、实验原理互成角度的两个力 F1、F2与另外一个力 F′产生相同的效果，看 F1、F2用平行四边形定则求出的合力 F 与 F′在实验误差允许范围内是否相等．三、实验器材木板、白纸、图钉若干、橡皮条、细绳、弹簧测力计两个、三角板、刻度尺、铅笔．四、实验步骤1．用图钉把白纸钉在水平桌面上的方木板上．2．用图钉把橡皮条的一端固定在 A 点，橡皮条的另一端拴上两个细绳套．3．用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条与细绳的结点伸长到某一位置 O，如图所示，记录两弹簧测力计的读数，用铅笔描下 O 点的位置及此时两细绳套的方向．4．只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置 O，记下弹簧测力计的读数和细绳套的方向．5．改变两弹簧测力计拉力的大小和方向，再做两次实验．五、数据处理1．用铅笔和刻度尺从结点 O 沿两条细绳套方向画直线，按选定的标度作出这两个弹簧测力计的拉力 F1和 F2的图示，并以 F1和 F2为邻边用刻度尺作平行四边形，过 O 点画平行四边形的对角线，此对角线即为合力 F 的图示．2．用刻度尺从 O 点按同样的标度沿记录的方向作出实验步骤 4 中只用一个弹簧测力计的拉力 F′的图示．3．比较 F 与 F′是否完全重合或几乎完全重合，从而验证平行四边形定则．六、注意事项1．同一实验中的两只弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩对拉，读数相同．2．在同一次实验中，使橡皮条拉长时，结点 O 的位置一定要相同．3．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～100°为宜．4．实验时弹簧测力计应与木板平行，读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．5．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，移开细绳套后，再将所标点与 O 点连接，即可确定力的方向．6．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍长一些．七、误差分析1．弹簧测力计本身的误差．2．读数误差和作图误差．3．两分力 F1、F2间的夹角 θ 越大，用平行四边形定则作图得出的合力 F 的相对误...
