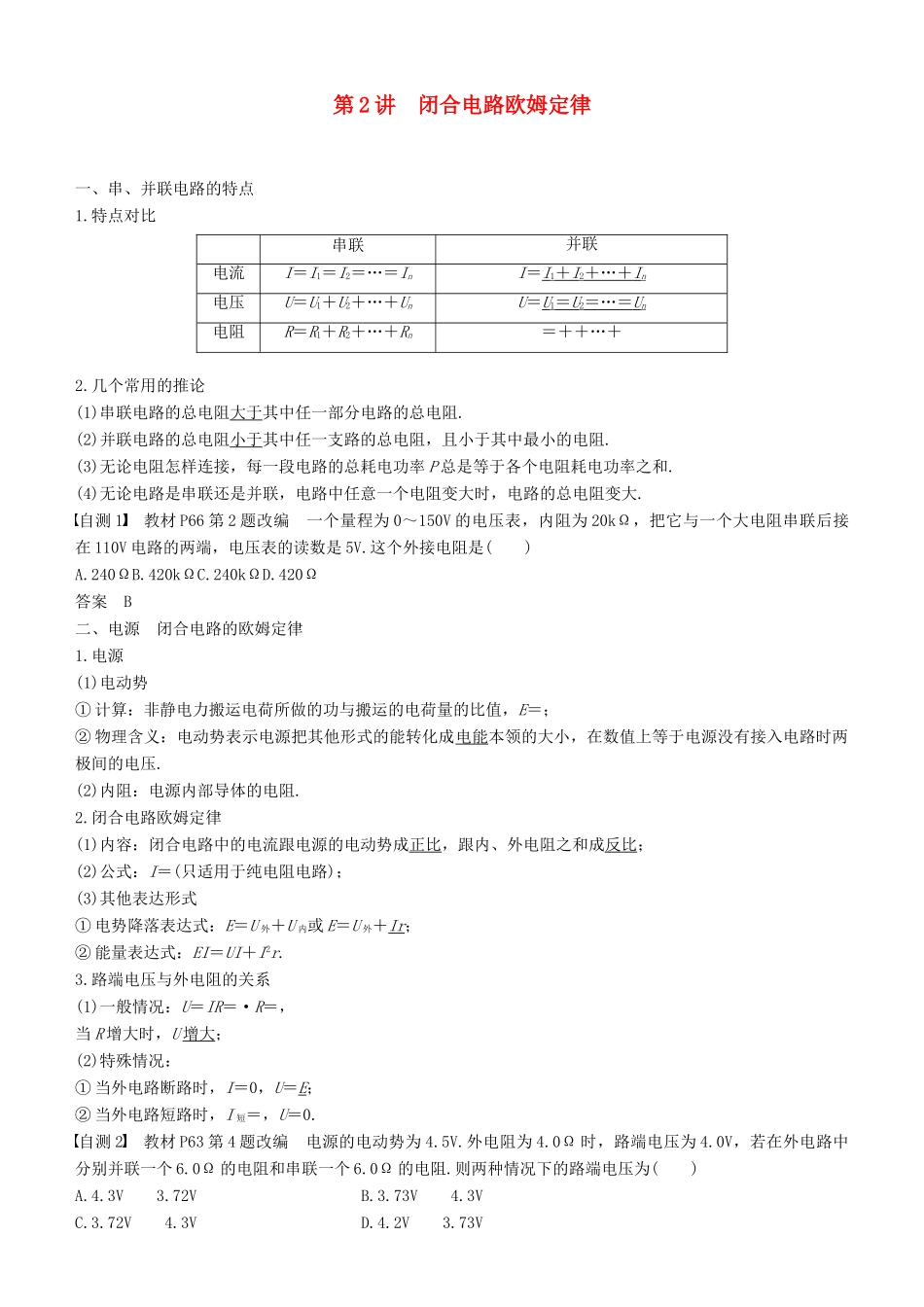

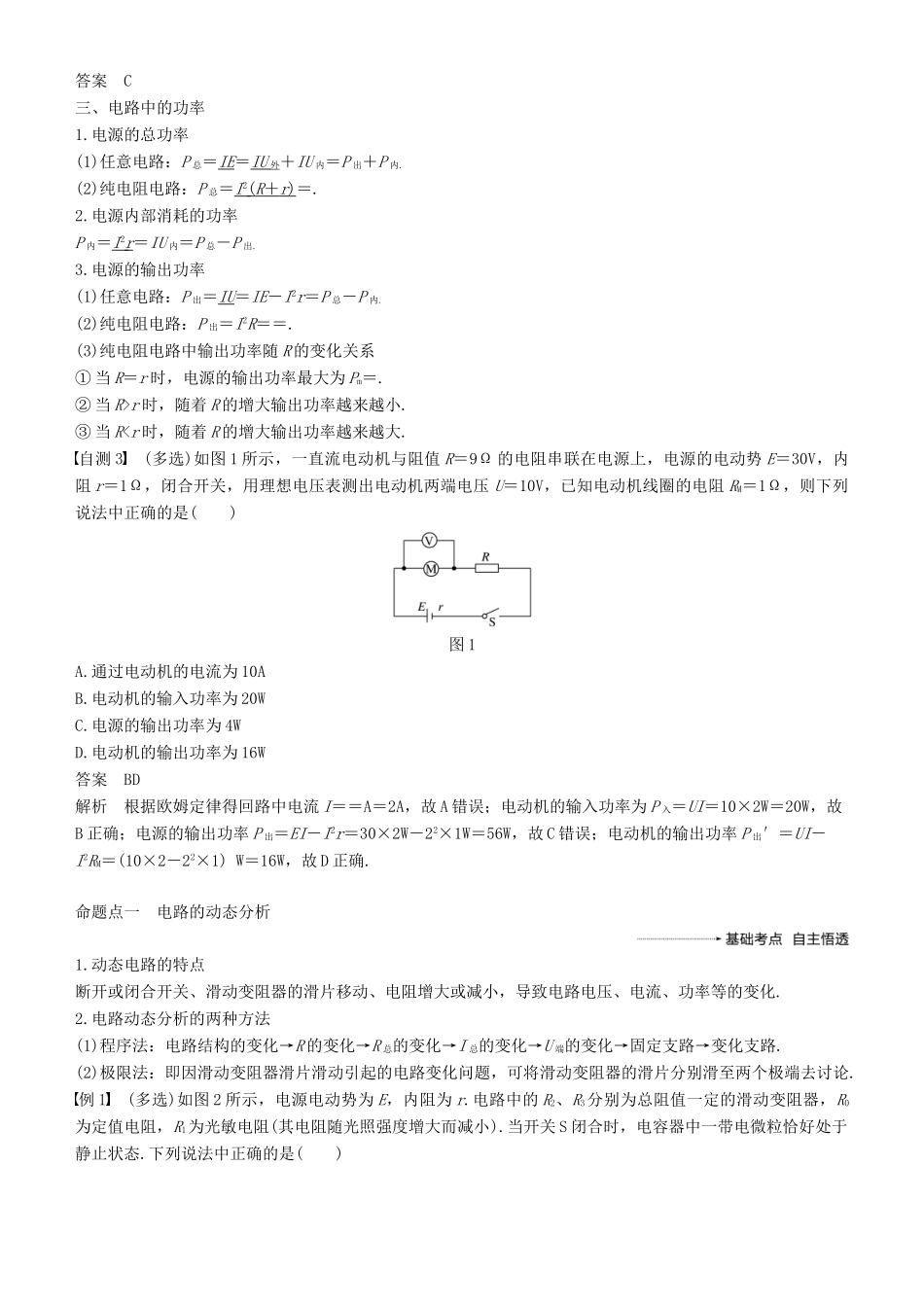

第 2 讲 闭合电路欧姆定律一、串、并联电路的特点1.特点对比串联并联电流I＝I1＝I2＝…＝InI＝I1＋ I 2＋…＋ I n电压U＝U1＋U2＋…＋UnU＝U1＝ U 2＝…＝ U n电阻R＝R1＋R2＋…＋Rn＝＋＋…＋2.几个常用的推论(1)串联电路的总电阻大于其中任一部分电路的总电阻.(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻.(3)无论电阻怎样连接，每一段电路的总耗电功率 P 总是等于各个电阻耗电功率之和.(4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大.自测 1 教材 P66 第 2 题改编 一个量程为 0～150V 的电压表，内阻为 20kΩ，把它与一个大电阻串联后接在 110V 电路的两端，电压表的读数是 5V.这个外接电阻是( )A.240ΩB.420kΩC.240kΩD.420Ω答案 B二、电源 闭合电路的欧姆定律1.电源(1)电动势① 计算：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝；② 物理含义：电动势表示电源把其他形式的能转化成电能本领的大小，在数值上等于电源没有接入电路时两极间的电压.(2)内阻：电源内部导体的电阻.2.闭合电路欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比；(2)公式：I＝(只适用于纯电阻电路)；(3)其他表达形式① 电势降落表达式：E＝U 外＋U 内或 E＝U 外＋Ir；② 能量表达式：EI＝UI＋I2r.3.路端电压与外电阻的关系(1)一般情况：U＝IR＝·R＝，当 R 增大时，U 增大；(2)特殊情况：① 当外电路断路时，I＝0，U＝E；② 当外电路短路时，I 短＝，U＝0.自测 2 教材 P63 第 4 题改编 电源的电动势为 4.5V.外电阻为 4.0Ω 时，路端电压为 4.0V，若在外电路中分别并联一个 6.0Ω 的电阻和串联一个 6.0Ω 的电阻.则两种情况下的路端电压为( )A.4.3V 3.72VB.3.73V 4.3VC.3.72V 4.3VD.4.2V 3.73V答案 C三、电路中的功率1.电源的总功率(1)任意电路：P 总＝IE＝IU 外＋IU 内＝P 出＋P 内.(2)纯电阻电路：P 总＝I 2 ( R ＋ r ) ＝.2.电源内部消耗的功率P 内＝I 2 r ＝IU 内＝P 总－P 出.3.电源的输出功率(1)任意电路：P 出＝IU＝IE－I2r＝P 总－P 内.(2)纯电阻电路：P 出＝I2R＝＝.(3)纯电阻电路中输出功率随 R 的变化关系① 当 R＝r 时，电源的输出功率最大为 Pm＝.② 当 R>r 时，随着 R 的增大输出功率越来越小.③ 当 R
