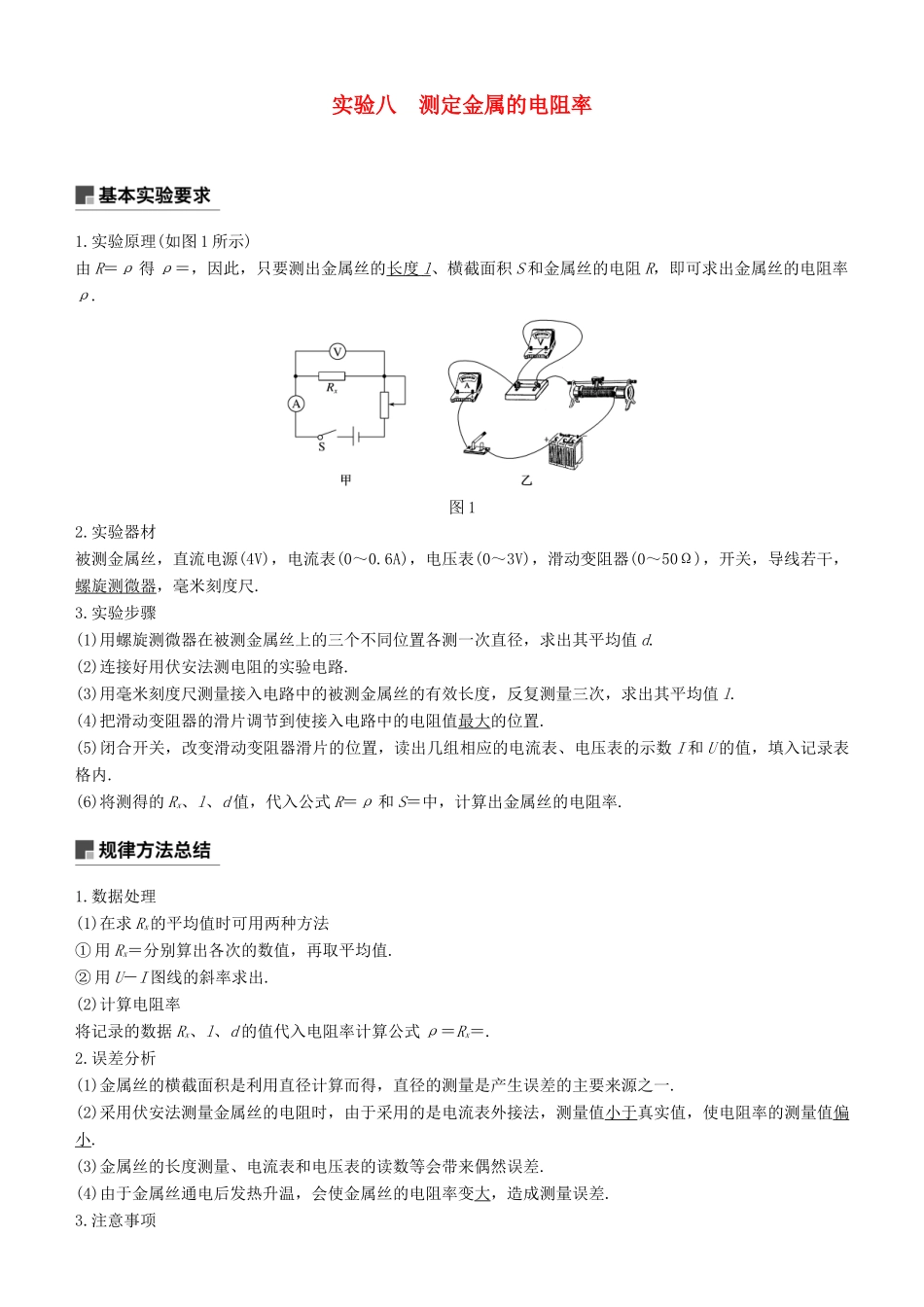

实验八 测定金属的电阻率1.实验原理(如图 1 所示)由 R＝ρ 得 ρ＝，因此，只要测出金属丝的长度 l 、横截面积 S 和金属丝的电阻 R，即可求出金属丝的电阻率ρ.图 12.实验器材被测金属丝，直流电源(4V)，电流表(0～0.6A)，电压表(0～3V)，滑动变阻器(0～50Ω)，开关，导线若干，螺旋测微器，毫米刻度尺.3.实验步骤(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值 d.(2)连接好用伏安法测电阻的实验电路.(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值 l.(4)把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置.(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数 I 和 U 的值，填入记录表格内.(6)将测得的 Rx、l、d 值，代入公式 R＝ρ 和 S＝中，计算出金属丝的电阻率.1.数据处理(1)在求 Rx的平均值时可用两种方法① 用 Rx＝分别算出各次的数值，再取平均值.② 用 U－I 图线的斜率求出.(2)计算电阻率将记录的数据 Rx、l、d 的值代入电阻率计算公式 ρ＝Rx＝.2.误差分析(1)金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一.(2)采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小.(3)金属丝的长度测量、电流表和电压表的读数等会带来偶然误差.(4)由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差.3.注意事项(1)本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表外接法.(2)实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、被测金属丝、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在被测金属丝的两端.(3)测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，亦即电压表两端点间的被测金属丝长度，测量时应将金属丝拉直，反复测量三次，求其平均值.(4)测金属丝直径一定要选三个不同部位进行测量，求其平均值.(5)闭合开关 S 之前，一定要使滑动变阻器的滑片处在有效电阻值最大的位置.(6)在用伏安法测电阻时，通过被测金属丝的电流强度 I 不宜过大(电流表用 0～0.6A 量程)，通电时间不宜过长，以免金属丝的温度明显升高，造成其电阻率在实验过程中逐渐增大.(7)若采用图象法求 R 的平均值，在描点时，要尽量使各点间的距离拉大一些，连线时要尽可能地让各点均匀...
