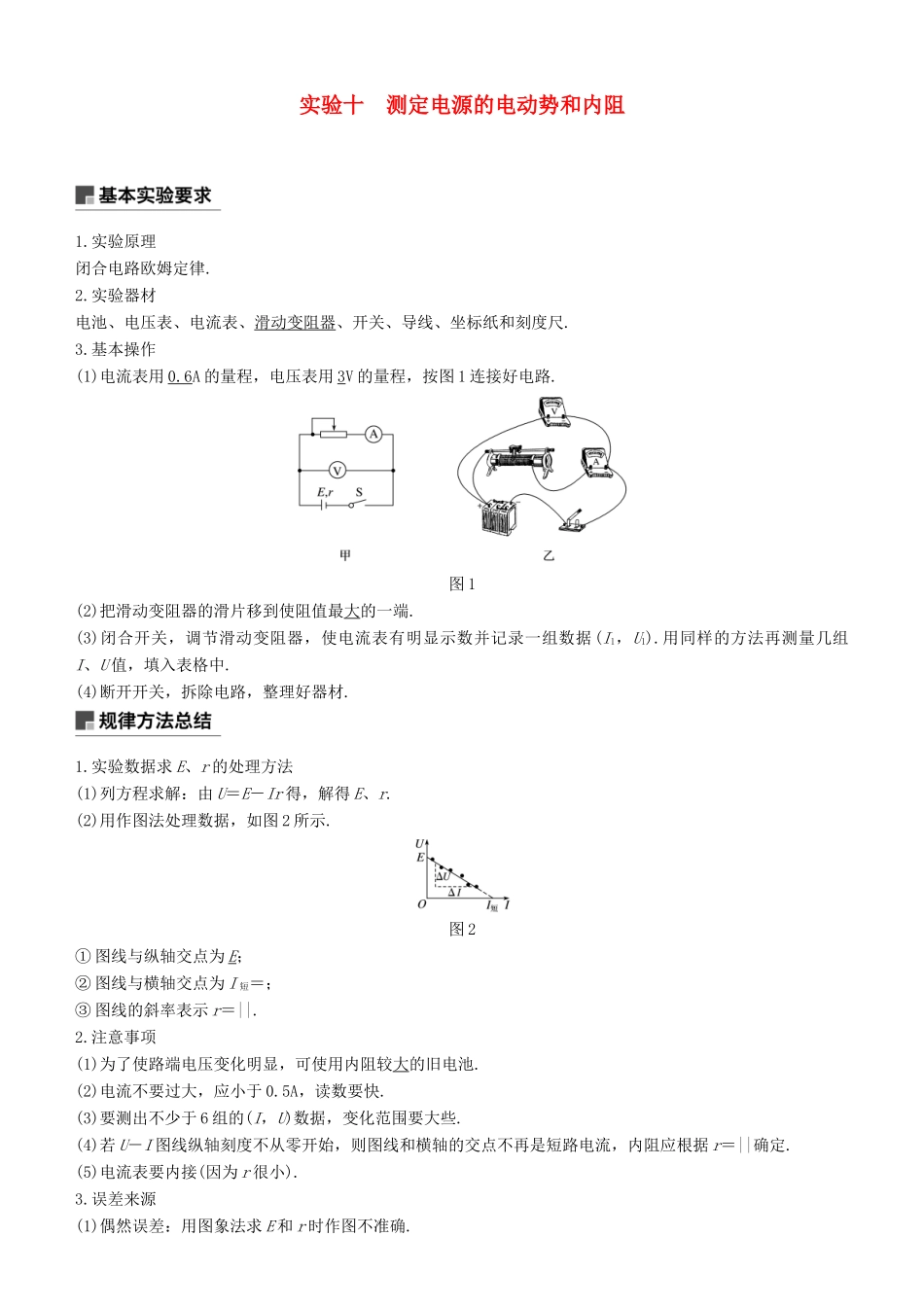

实验十 测定电源的电动势和内阻1.实验原理闭合电路欧姆定律.2.实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺.3.基本操作(1)电流表用 0.6A 的量程，电压表用 3V 的量程，按图 1 连接好电路.图 1(2)把滑动变阻器的滑片移到使阻值最大的一端.(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1).用同样的方法再测量几组I、U 值，填入表格中.(4)断开开关，拆除电路，整理好器材.1.实验数据求 E、r 的处理方法(1)列方程求解：由 U＝E－Ir 得，解得 E、r.(2)用作图法处理数据，如图 2 所示.图 2① 图线与纵轴交点为 E；② 图线与横轴交点为 I 短＝；③ 图线的斜率表示 r＝||.2.注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池.(2)电流不要过大，应小于 0.5A，读数要快.(3)要测出不少于 6 组的(I，U)数据，变化范围要大些.(4)若 U－I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据 r＝||确定.(5)电流表要内接(因为 r 很小).3.误差来源(1)偶然误差：用图象法求 E 和 r 时作图不准确.(2)系统误差：电压表分流.(3)本实验中测量结果是：E 测
